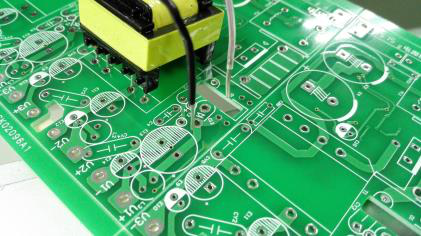

在印刷電路板（PCB）的制造過程中，阻焊印刷是一個至關重要的環節。阻焊層，即PCB上被油墨覆蓋的部分，通常使用綠色油墨，因此肉眼可見的綠色部分即為阻焊層。它的主要作用包括保護電路，防止PCB上的電路受到灰塵、濕氣、化學物質等外部環境的影響，從而延長PCB的使用壽命；防止短路，阻焊層提供良好的絕緣性能，確保導線之間的電氣隔離；提高電氣絕緣性能，防止電路中的信號受到外部干擾，同時防止外部的電磁干擾對電路產生影響，保證電子設備的正常運行和性能穩定；以及美觀作用，掩蓋PCB上的導線和焊點，使PCB看起來更加整潔。

隨著電子科技的不斷進步和電子制造業的蓬勃發展，PCB板的集成度越來越高，貼片元件的尺寸日趨微型化，安裝密度顯著提升，這對PCB板的阻焊印刷提出了更高要求。當前，印刷PCB板阻焊面臨的主要困難有：對位精度要求高，由于PCB上的電路元件越來越小，阻焊印刷的對位精度必須達到極高水平；油墨控制難度大，油墨的均勻性和附著性對印刷質量至關重要，但控制油墨的均勻性和附著性難度較大；生產效率需求高，阻焊印刷過程的復雜性和對精度的要求使得提高生產效率面臨挑戰。

為了克服這些困難，機器視覺技術被廣泛應用于PCB板阻焊印刷中。機器視覺通過高分辨率的相機和先進的圖像處理算法，可以實現對PCB上微小標識和電路的高精度識別與對位，從而大大提高印刷的準確性和效率。

雙翌WiseAlign視覺對位軟件是一款專為印刷行業自主研發的簡易型CCD視覺對位軟件，具有方便的圖像學習功能、簡捷的操作流程、高超的對位速度和精度等特點。該軟件在PCB板阻焊印刷中的應用主要體現在高精度對位，利用先進的圖像處理技術和算法，對位精度可達微米級（μm），確保印刷的準確性和質量；快速對位速度，高效的圖像處理算法和優化的工作流程使得對位時間可以在0.4秒內甚至更快完成，大大縮短了生產周期；簡單易用，簡捷的操作流程和方便的圖像學習功能使得操作人員可以快速上手并熟練掌握；以及提高生產效率和穩定性，實現對不同型號產品的快速切換和調試，減少設備更換和調試時間，提高設備運行效率和穩定性，降低廢品率和生產成本。

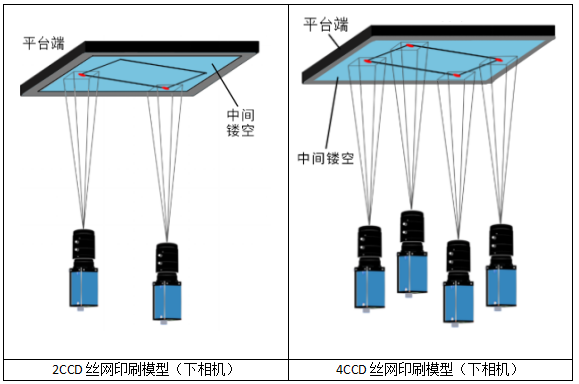

WiseAlign視覺對位系統在絲網印刷案例中的應用模型如下：

WiseAlign-2C雙相機自對位系統在工業自動化領域應用極為廣泛，軟件的界面操作簡便，便于用戶快速上手。在此案例中，設備利用WiseAlign視覺對位軟件進行高精度、高速度的對位作業，快速進行網板的對齊，保證了油墨在印刷的時候能準確無誤，在FPC印刷中的對位精度可達到±0.03mm，且對位過程在0.4秒內即可完成。

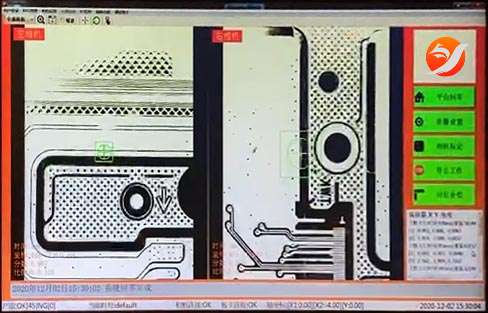

WiseAlign-2C應用的軟件主界面

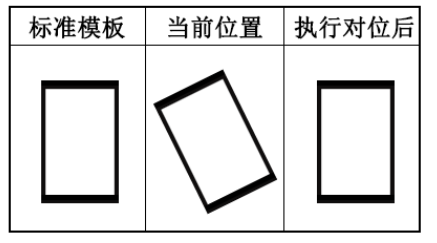

對位原理圖示

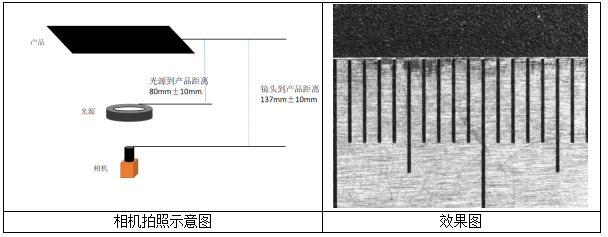

打光配置和實際Mark點拍照圖如下：

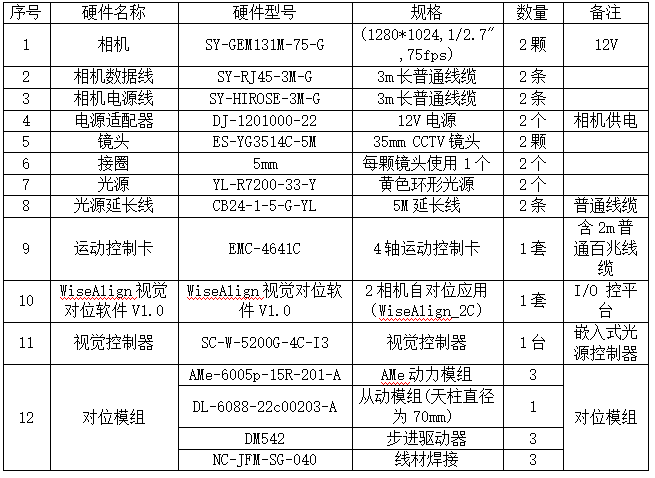

硬件配置清單如下：

此方案適用領域為:PCB片狀電路板、、柔性扁平電纜（FFC）、柔性觸摸屏、玻璃蓋板、光學薄膜、等軟性材料、片狀材料的絲網印刷、填孔、通孔、檢測等相關工藝制造。

深圳市雙翌光電科技有限公司主要產品包括視覺對位系統、機械手視覺定位、視覺檢測、圖像處理庫等為核心的20多款自主知識產權產品，主要客戶群體覆蓋消費電子、新能源、物流、交通、醫藥、科研、汽車制造業、光伏半導體、倉儲物流行業等領域。產品已在眾多客戶上線使用，技術先進，性能穩定，運行順暢，助力客戶減員增效，實現自動化轉型升級。
