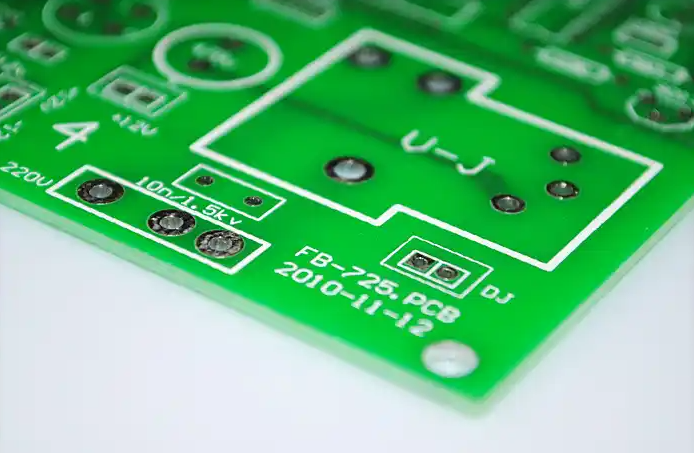

線路板，作為電子設備中不可或缺的組成部分，其表面密布著錯綜復雜的電路圖案和精密的元件布局。而在這些復雜的元素中，字符文字的存在如同一套精準的導航系統，為工程師、技術人員乃至用戶提供了關鍵的信息指引。這些字符文字，通常包括字母、數字、符號等，它們不僅標明了各個元件的具體位置、功能屬性，還詳細描述了電路的連接關系和運行邏輯。在電路板的制造、組裝、調試及后續維護過程中，這些字符文字扮演著至關重要的角色，是確保設備正常運行和高效維護的基石。

然而，盡管這些字符文字的重要性不言而喻，但在實際生產線上，使用普通絲印機進行這類精細線路板文字的印刷卻面臨著諸多挑戰。

首先，對位精度成為一大難題。由于線路板上的元件布局緊湊且精密，字符文字需要準確無誤地定位到每個指定的微小區域內。普通設別其對位精度有限，往往難以達到這一嚴苛標準，導致字符位置偏移、模糊不清，進而影響后續的生產流程和產品質量。

其次，印刷質量的不穩定性也是一大困擾。線路板表面的材質多樣，形狀各異，這要求印刷過程必須具備高度的適應性和穩定性。然而，絲印機在沒有機器視覺技術的幫助時，面對這些復雜情況后，往往是難以保證油墨的均勻分布和字符的完整清晰，出現油墨堆積、字符斷裂或模糊等問題，嚴重影響了產品的美觀度和可靠性。

此外，生產效率低下也是不容忽視的問題。為了保證字符文字的印刷精度和質量，絲印機可能需要經過多次的調整和校對，這不僅增加了生產成本，還延長了生產周期，降低了整體的生產效率。

為了克服這些挑戰，WiseAlign視覺對位軟件應運而生。該軟件通過先進的圖像處理技術和精密的算法，實現了對線路板上微小標識和電路圖案的高精度識別與精準對位。對位軟件能夠達到微米級（μm）的對位精度，這在線路板絲印過程中尤為重要。其強大的功能不僅解決了字符文字對位精度低、印刷質量不穩定的問題，還顯著提高了生產效率，軟件以其高效的圖像處理算法和優化的工作流程，實現了快速的對位速度。在一些案例中，對位時間可以在0.4秒內，甚至更快的完成，大大縮短了生產周期，提高了生產效率。為線路板制造商帶來了更多的商業機會和利潤空間。

WiseAlign視覺對位軟件以其卓越的性能和顯著的優勢，成功解決了使用普通絲印機進行線路板文字印刷時遇到的種種困難，為線路板的制造、維修和使用提供了更加優質、高效、可靠的解決方案。

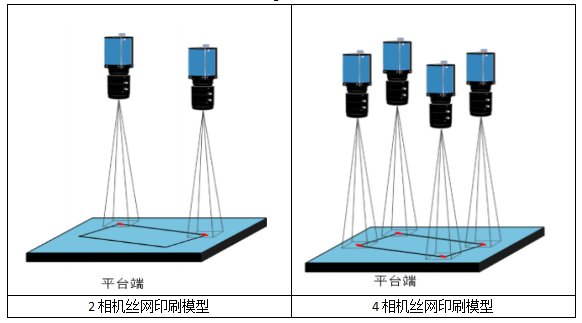

WiseAlign視覺對位系統在此FPC絲印中的應用模型如下：

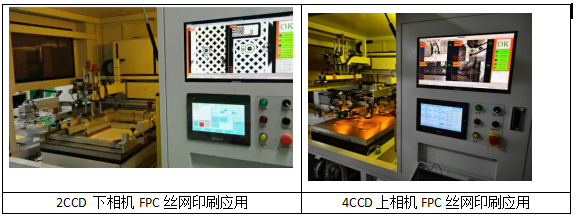

WiseAlign-2C雙相機自對位和WiseAlign-4C四相機自對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，線路板絲印對位精度可達±0.002mm，對位時間在0.4s內完成。

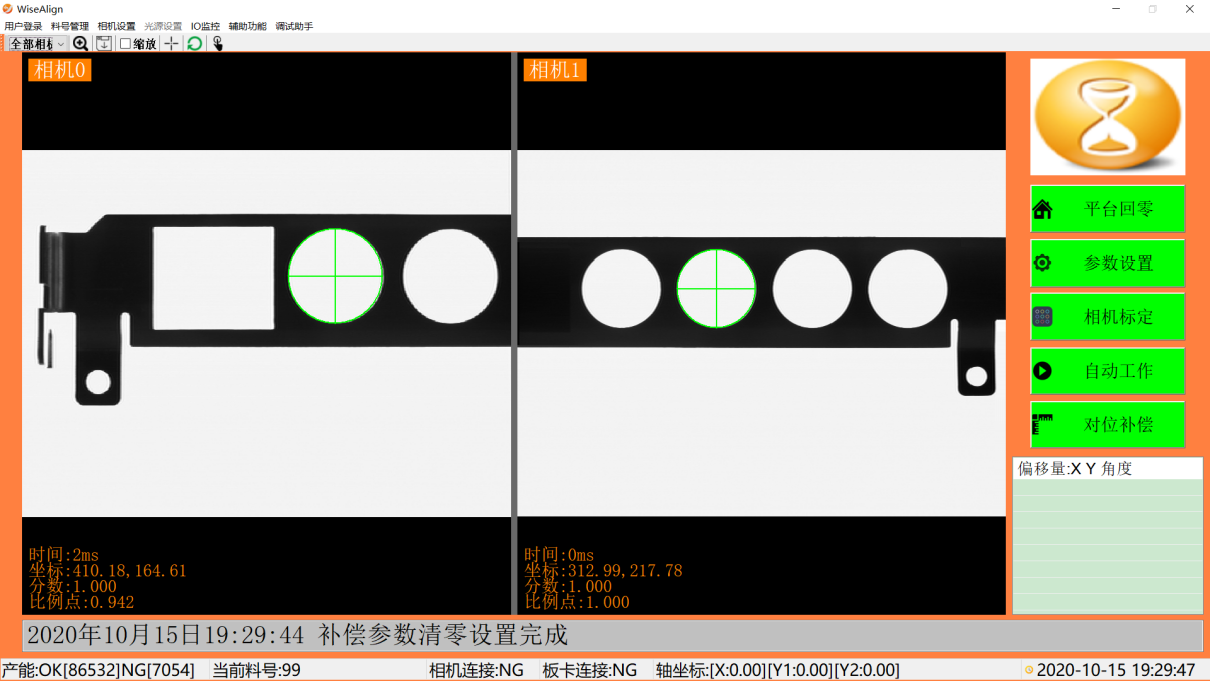

WiseAlign-2C軟件主界面

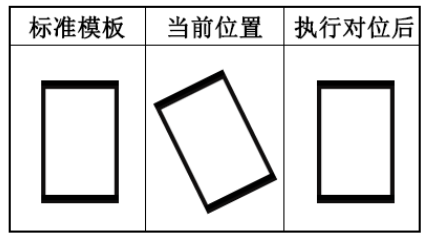

對位原理圖示

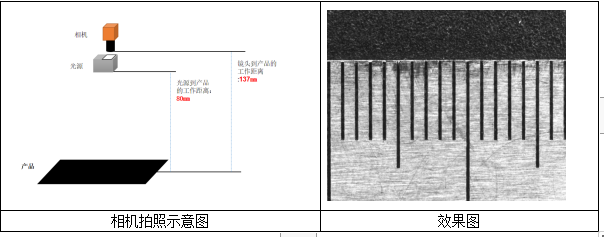

打光配置和實際Mark電拍照?qǐng)D如下：

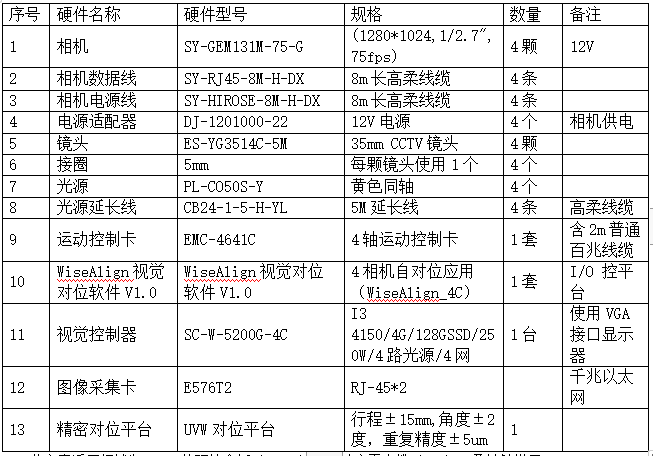

硬件配置清單如下：

此方案適用領域?yàn)?FPC、軟硬結合板（R-FPC）、柔性扁平電纜（FFC）、柔性觸摸屏、柔性傳感器、高密度互連板HDI、多層板等電子元器件的表面絲網印刷、填孔、通孔相關工藝制造。
