封裝及Bonding
新聞詳情

淺析氧化鋯在LED封裝工藝中的應用

發布時間:2023-05-06 16:45:30 瀏覽次數:1238




01

LED封裝



       LED封裝作為下游產業,是LED走向?qū)嵱谩⒆呦蚴袌龅漠a(chǎn)業化必經之路。將LED的芯片放置在塑料外殼的熱沉上,并密封在封裝體中,能夠起到保護芯片和完成電氣互連的作用。LED封裝的主要目的是:



(1)保護芯片隔絕氧氣、濕氣、輻射等免受其影響;



(2)支持導線,實現輸入電信號;



(3)防止組件受到機械振動、沖擊產生破損;



(4)及時有效地散熱,提高LED性能



(5)根據不同應用需求進行封裝設計,優化光學布局;



(6)在封裝材料中添加熒光粉,作為顏色轉換層,提高光提取效率。

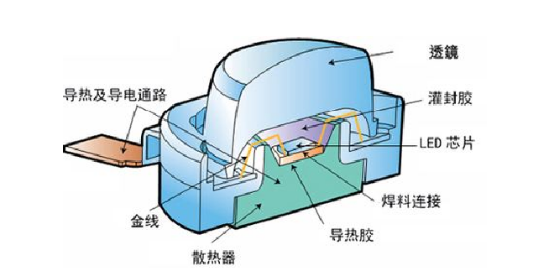

       LED器件的封裝結構如上圖所示,LED器件主要由芯片、引線、支架、環氧樹脂或有機硅樹脂灌封膠以及反光杯等組成。



02

封裝材料



       封裝材料作為LED不可或缺的組成部分,對LED芯片起到保護和密封的作用,使其免受環境濕度或溫度影響,保證其正常工作,提高器件實用性,并傳導芯片產生的熱量,幫助散熱,且可通過LED封裝材料減小芯片與空氣的折射率差距,增加光學輸出。

       為此,封裝材料必須具備高折光指數(RI)、高透光率、高熱導率與良好的耐熱耐候等性能。目前常用的LED封裝材料包括環氧樹脂、有機硅樹脂、聚碳酸酯(PC)和聚甲基丙烯酸甲酯(PMMA)。其中PC、PMMA用作外層透鏡材料,環氧樹脂和有機硅樹脂主要用作包裝材料,也可作透鏡材料。目前LED封裝領域中環氧樹脂和有機硅樹脂應用最廣。


03

氧化鋯在封裝中的應用



       目前,單純的樹脂材料已不能滿足LED封裝要求。近年來,具有優異的物理和化學性質的納米粒子(二氧化鈦、氧化鋯、氧化鋅、二氧化硅等)引起了人們的廣泛關注。將納米粒子引入有機聚合物中可以有效地提高其光學性能、力學性能和熱穩定性,聚合物基復合材料的性能取決于納米粒子的尺寸、形狀、濃度以及納米粒與聚合物之間的相互作用。

       氧化鋯(ZrO2)具有獨特的性質,如高折射率、高硬度、高化學穩定性和熱穩定性在可見光和近紅外光譜區域具有低的吸收和色散,因而廣泛應用于光學、傳感、催化等領域,常用于制備有機-無機納米復合材料。Ochi等采用雙酚A二縮水甘油醚、正丙醇鋯和六氫鄰苯二甲酸酐(HHPA)原位聚合,得到環氧/氧化鋯雜化材料。該方法制得的納米粒不同用量的納米復合材料,ZrO2粒徑均不超過10nm,在可見光范圍內透光率達到80%以上,在納米粒用量由0%增加至20%條件下,材料RI由1.542增加至1.599。

       另外,在LED封裝基板材料中,ZTA(氧化鋯增韌氧化鋁)基板通過摻雜鋯的氧化鋁陶瓷提高了可靠性,耐腐蝕、化學穩定性好,具有高斷裂韌性和抗彎強度、高耐溫能力、高載流容量、高絕緣電壓、高熱容與熱擴散能力以及與硅相近的熱膨脹系數(CTE),使其成為DBC覆銅板和LED電路板急需的高性能陶瓷材質電路載體。
