FPC排線的焊點小，現在這種焊接工藝被稱為精密焊接，傳統的焊接方法一般是手工焊接或自動焊錫機，但兩者的速度、工藝和質量都與激光焊接工藝有很大的不同。焊接質量的好壞關系到產品的質量。接下來我們來比較一下手工焊接和激光焊接的區別。

手工焊接

1. 在粘貼和對齊FPC和PCB板以前，應檢查PCB焊盤的光滑性和氧化性。撕下FPC雙面膠，貼在PCB金手指板之上。請注意，粘貼之后，PCB焊盤必須泄漏約1.0毫米的導線引腳

2. 錫焊：基準時間為1-2秒，必須根據FPC之上的白色標記線進行焊接。（焊接參考時間1-2S）主要控制送錫和拖焊的時間和位置:。

送錫拖焊的四個主要控制點：

時間：一般建議拖焊時間按烙鐵頭長度3S計算，約為4～10S。

溫度：二百九十度至三百一十度。

送錫位置：送錫位置最好在烙鐵尖端的下方位置，該位置偏向焊盤。

力度：烙鐵頭與工件的接觸強度：烙鐵頭與工件接觸時要施加一點壓力，原則是不要對FPC金手指造成損傷。

3. 焊之后自檢：45度角觀察。焊完之后，必須花1—2秒自檢，看是否有假焊、連續焊或偏差等缺陷。

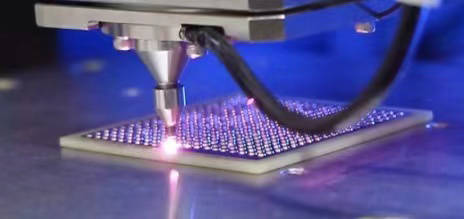

激光焊錫流程：

1、釬料球自動滾噴嘴處，噴嘴卡住未熔化釬料球;

2、噴嘴開始填充氮氣;

3、當?shù)獨鈮毫_到預先設定值。激光照射開始，釬料球熔化過程開始;

4、釬料球熔化，并在氮氣的壓力噴射出;

5、釬料球接觸到焊盤，形成凸點，焊盤無需預熱。

使用激光錫球噴焊機的優點：

(1)能量密度高，熱輸入低，熱變形小，熔化區和熱影響區窄，穿透深度大。

(2)由于冷卻速度快，焊縫組織精細，接頭性能好。

(3) 由于是非接觸焊接，不使用電極，因此節省了工時。

(4) 焊接速度快，可在0.2 S之內完成。
