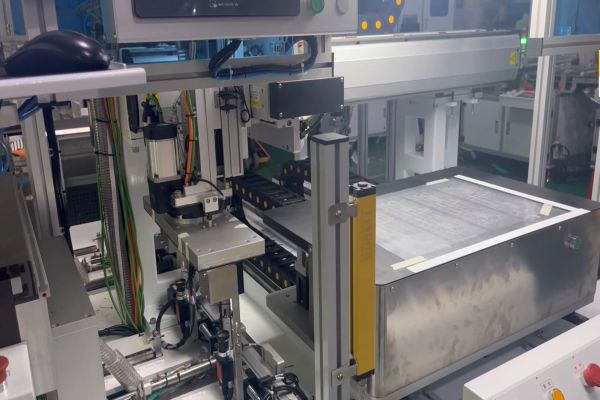

機器視覺高精度對位貼膜機應用 在電子設備、光學儀器等眾多行業中，貼膜工藝是保障產品質量和外觀的關鍵環節。傳統貼膜方式精度低、效率差，容易出現氣泡、褶皺、偏移等問題，影響產品的性能和美觀度。尤其是在處理手機屏幕、平板電腦顯示屏、光學鏡片等高精度貼膜需求時，傳統方法更是難以勝任。

MasterAlign視覺對位軟件的出現，為高精度對位貼膜機帶來了革命性的突破。該軟件依托先進的機器視覺技術和強大的算法，能夠快速、準確地識別待貼膜產品和膜材的特征點和位置信息。在貼膜過程中，軟件實時監控和調整貼膜機的動作，確保膜材與產品的貼合精度達到微米級別。

以手機屏幕貼膜為例，使用搭載MasterAlign視覺對位軟件的貼膜機，能夠在短時間內完成精準貼膜，有效避免氣泡和偏移問題，大大提高了貼膜的良品率。同時，軟件具備高度的靈活性和適應性，可根據不同產品的尺寸、形狀和貼膜要求進行快速調整，實現多樣化的貼膜需求。

此外，該軟件操作簡便，易于集成到現有的貼膜生產線上，降低了企業的生產成本和技術門檻。 借助MasterAlign視覺對位軟件，機器視覺高精度對位貼膜機在提高生產效率、保證產品質量、降低生產成本等方面發揮了重要作用，推動了相關行業的智能化和精細化發展。

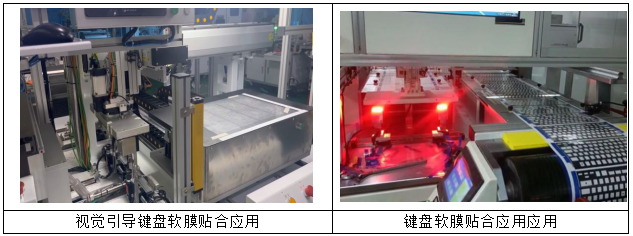

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-2C兩相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，對位精度可達到±0.02mm，而工作中穩定保持對位時間在0.04s內完成。

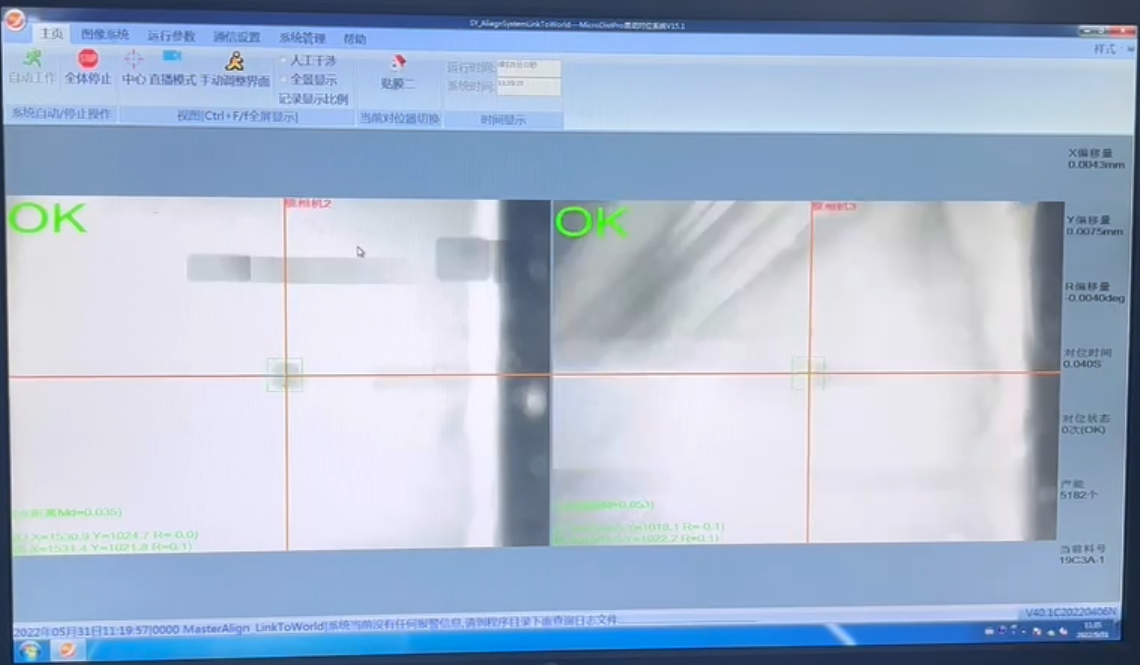

MasterAlign-2C軟件主界面

對位原理圖示

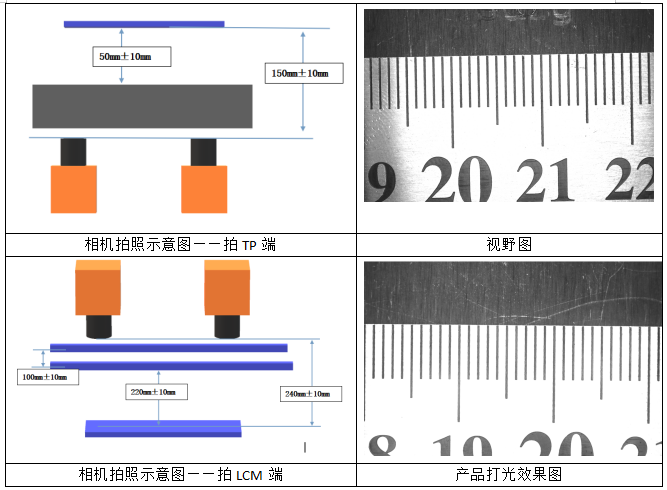

打光配置和實際Mark電拍照圖如下：

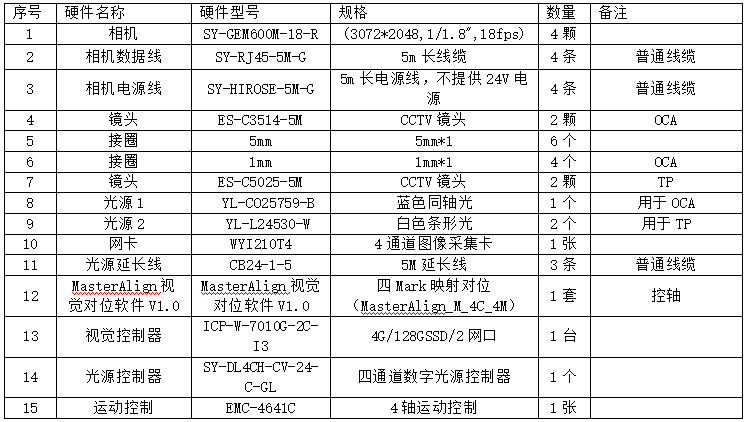

硬件配置清單如下：

此方案適用領域?yàn)?FPC、軟硬結合板（R-FPC）、柔性扁平電纜（FFC）、柔性觸摸屏、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。

深圳市雙翌光電科技有限公司是一家專注于機器視覺核心算法研究、視覺定位、視覺檢測、CCD光學檢測、視覺方案定制和研發與一體的高新技術企業。目前自主研發視覺系統，已在電子、包裝、印刷、化工、食品、塑膠、紡織等多行業、多領域得到成功的應用與廣泛好評。各級生產企業通過對機器視覺系統的現場應用，在實時監控產品生產質量、提高生產效率的同時，還可以大幅節約人工成本，是制造業在面向智能制造時代的最佳選擇。
