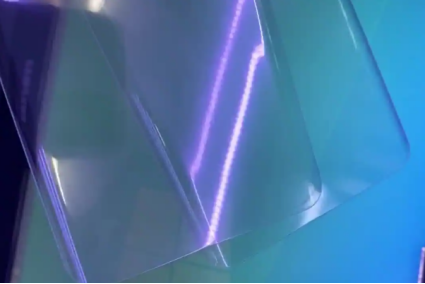

機器視覺對位貼合增光片應用 在液晶顯示領域，增光片的貼合質量直接影響顯示屏的亮度、對比度和視覺效果。增光片具有精密的光學結構，貼合過程需極高的精度和穩定性，傳統貼合方式難以滿足要求。比如在手機、平板電腦等小尺寸顯示屏以及液晶電視等大尺寸顯示屏的生產中，人工貼合易出現氣泡、褶皺、錯位等問題，導致顯示效果不佳，良品率降低。

雙翌的MasterAlign視覺對位軟件為增光片貼合帶來了革新。該軟件搭載先進的機器視覺算法，能夠快速、精準地識別增光片和顯示屏的特征點與位置信息。在貼合前，軟件對兩者進行精確對位，誤差控制在極小范圍內，實現微米級的高精度貼合。

以某知名顯示屏制造商為例，引入MasterAlign視覺對位軟件后，增光片貼合的良品率從原來的 80%提升至 95%以上。而且，軟件具有強大的自適應能力，能根據不同尺寸、型號的顯示屏和增光片自動調整貼合參數，大大提高了生產效率。此外，其操作簡便，可與各類貼合設備無縫集成，降低了企業的改造成本。

借助 MasterAlign 視覺對位軟件，機器視覺技術在增光片貼合應用中發揮出巨大優勢，有效提升了顯示產品的質量和生產效率，推動了液晶顯示行業的發展。

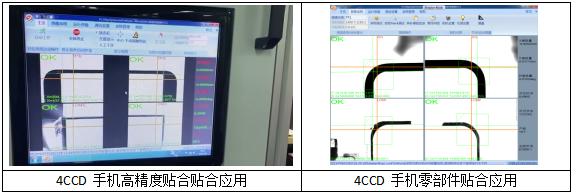

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-4C四相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此增光片貼合案例中使用MasterAlign軟件進行高精度的對位生產應用，在對位時候其軟件對位精度可達±0.002mm，而對位的時間在0.3s內完成。

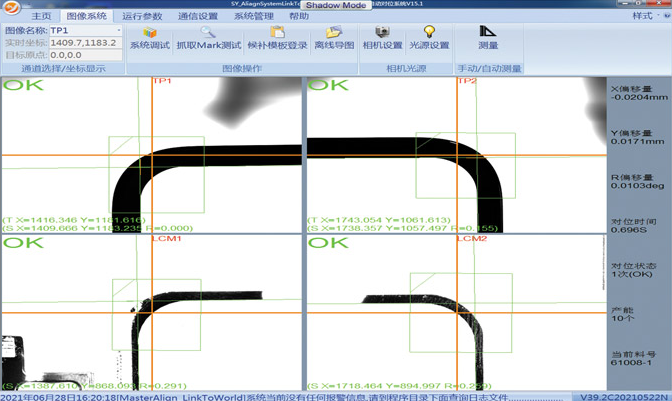

MasterAlign-4C軟件主界面

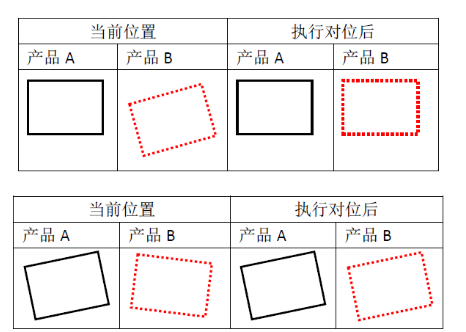

對位原理圖示

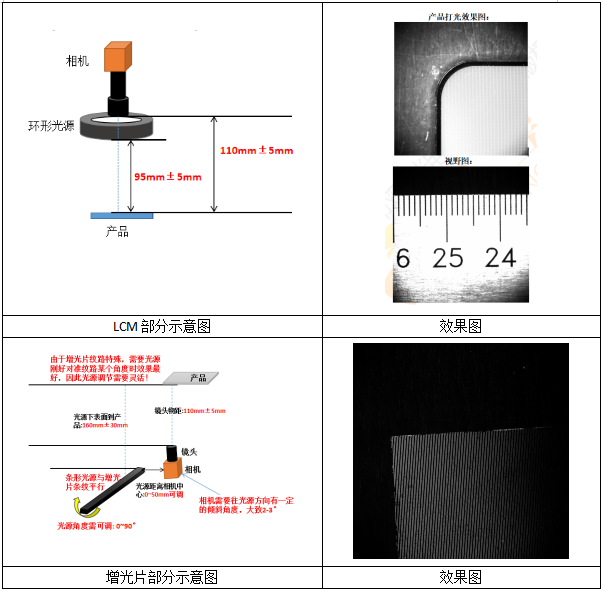

打光配置和實際Mark電拍照?qǐng)D如下：

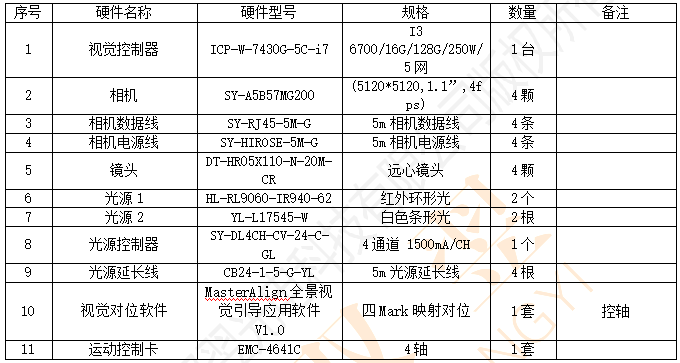

硬件配置清單如下：

此方案適用領域?yàn)?各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
