在折疊屏生產領域，精準的貼合工藝是保障產品性能與外觀的關鍵。機器視覺定位貼合技術搭載 MasterAlign 視覺對位軟件，為折疊屏制造帶來了前所未有的精度與效率提升，成為推動行業發展的重要力量。

MasterAlign 軟件借助先進的機器視覺系統，實現了極高的定位精度。在折疊屏貼合過程中，面對屏幕與柔性線路板、蓋板等部件的精細對接，軟件能夠精準識別各類元件的特征點，定位精度可達 ±0.03mm。以折疊屏內屏與柔性線路板的貼合為例，微小的偏差都可能影響屏幕顯示效果與折疊功能，使用 MasterAlign 軟件的機器視覺定位系統，能精準控制貼合位置，有效降低因貼合偏差導致的屏幕顯示異常，將次品率控制在 3% 以?xún)?nèi)，相比傳統貼合方式，次品率降低了 25%-35%，極大提升了折疊屏的良品率與產品質量。

其高效的運算與處理能力，顯著加快了貼合速度。當折疊屏各部件在生產線上快速流轉時，MasterAlign 軟件可在極短時間內完成對視覺圖像的分析與處理，迅速計算出部件的位置偏差，并實時引導貼合設備進行精準操作。配合高速貼合設備，每分鐘的貼合次數可比普通視覺貼合系統增加 40%-50%，大幅提高了生產效率，滿足了折疊屏大規模生產的需求，有效縮短了產品交付周期。

折疊屏生產涉及多種特殊材料，如柔性 OLED 屏幕、高強度折疊蓋板等，MasterAlign 軟件展現出卓越的材料適應性。無論是高透光的屏幕材料，還是表面具有特殊紋理的蓋板，軟件都能通過智能調節相機參數、運用獨特的圖像識別算法，穩定獲取清晰準確的圖像信息，實現精準定位貼合。這使得生產線能夠靈活應對不同批次、不同材質的折疊屏生產任務，無需復雜的重新調試過程，極大提高了生產線的通用性與靈活性，降低了企業的生產成本與設備投入。

MasterAlign 視覺對位軟件憑借在機器視覺定位貼合折疊屏應用中的高精度定位、高速度處理以及廣泛的材料適應性，為折疊屏制造行業提供了先進、可靠的技術解決方案，助力企業在競爭激烈的市場中脫穎而出，提升折疊屏產品的品質與市場競爭力。

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-8C八相機映射對位。此案例中使用軟件進行高精度的對位應用，在折疊屏手機這種需要高精度加工應用，其對位精度可達到±0.001mm，而工作中穩定保持對位時間在0.2s內完成。

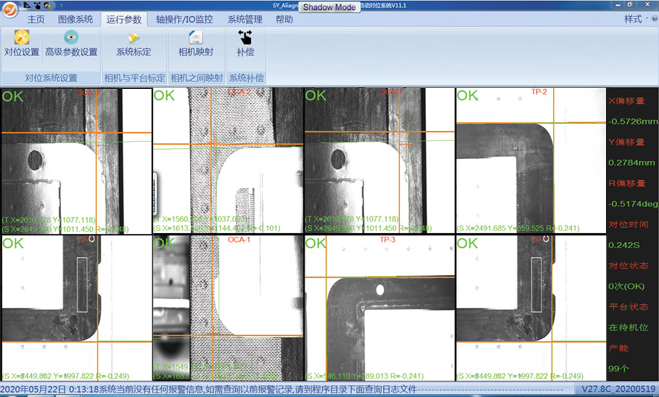

MasterAlign-8C軟件主界面

對位原理圖示

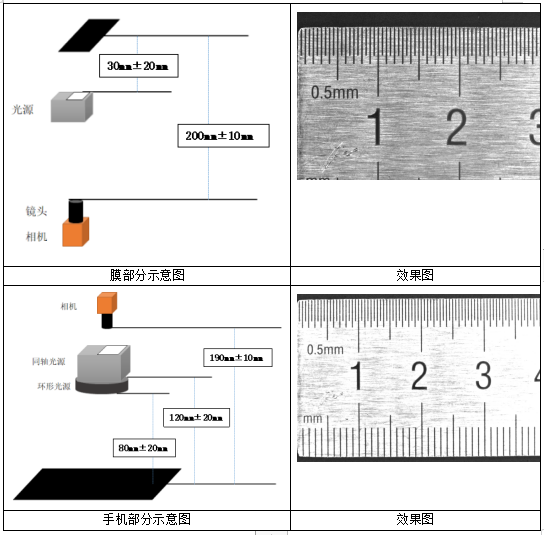

打光配置和實際Mark電拍照?qǐng)D如下：

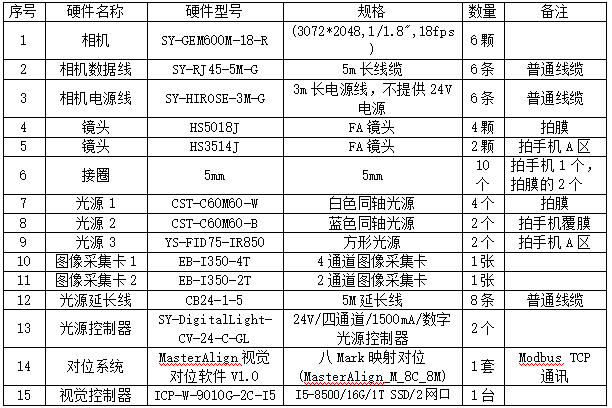

硬件配置清單如下：

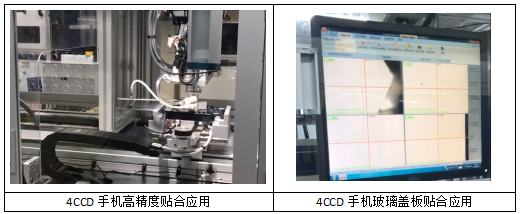

此方案適用領域?yàn)?各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。

在工業4.0的浪潮中，深圳市雙翌光電科技有限公司持續打造開放型機器視覺生態系統。其核心軟件平臺兼容主流工業相機與運動控制設備，支持從單機檢測到整線聯動的無縫銜接。通過獨有的"軟件即服務"模式，雙翌為制造企業提供可迭代升級的視覺算法庫、可視化編程界面及數據管理方案。無論您是尋求缺陷檢測的毫米級精度，還是需要跨設備的數據協同，雙翌的工程團隊都能以20+行業落地經驗，為您定制最合適的視覺軟件解決方案。
