在片對片貼合膜材的生產工藝中，實現精準對位是確保產品質量的核心。膜材質地柔軟且薄，在貼合過程中極易受到外力影響而發生位移、褶皺，同時，對兩片材料貼合的精度要求極高，哪怕是極細微的偏差，都可能導致產品性能下降，出現氣泡、脫膠等嚴重問題，影響產品的使用壽命與市場競爭力。傳統的人工對位方式不僅效率低下，而且難以保證每一次貼合都能達到高精度標準，無法滿足大規模、高質量生產的需求。

雙翌 MasterAlign 視覺對位系統憑借其卓越的性能，成為解決這一難題的關鍵。該系統運用先進的圖像識別算法，能夠快速捕捉片材與膜材的特征點，精準定位貼合位置。即使面對形狀復雜、材質多樣的片材以及易變形的膜材，也能在瞬間完成精準識別，實現亞像素級別的超高精度對位，確保兩片材料完美契合，有效避免因對位偏差導致的貼合瑕疵，極大地提高了產品的良品率。

雙翌 MasterAlign 視覺對位系統操作簡便，可與各類貼合設備無縫集成，輕松實現自動化貼合流程。在生產線上，系統能夠實時監測貼合過程，一旦發現貼合位置出現偏移或膜材狀態異常，能立即進行智能調整，確保貼合工作的連續性與穩定性。這不僅大幅提升了生產效率，還降低了人工成本，為片對片貼合膜材的生產企業在保證產品質量的同時，顯著提升產能，助力企業在激烈的市場競爭中脫穎而出。

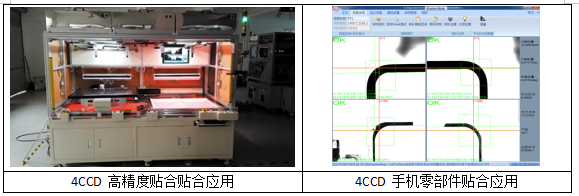

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-4C四相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此增光片貼合案例中使用MasterAlign軟件進行高精度的對位生產應用，在對位時候其軟件對位精度可達±0.002mm，而對位的時間在0.3s內完成。

MasterAlign-4C軟件主界面

對位原理圖示

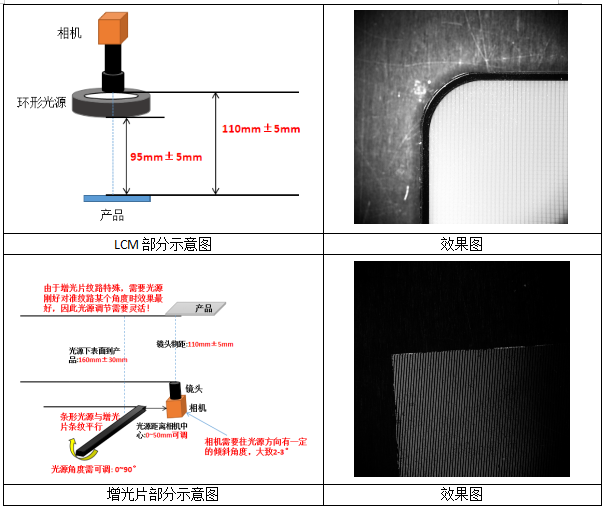

打光配置和實際Mark電拍照圖如下：

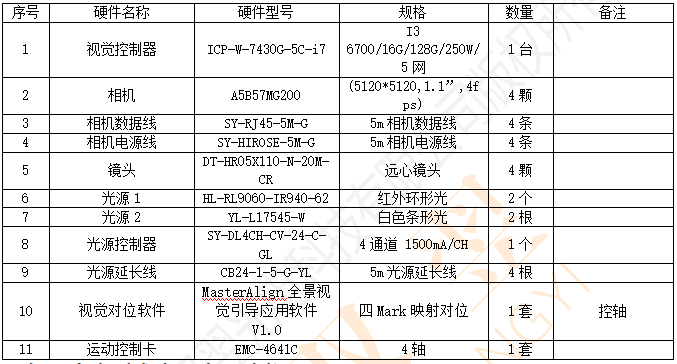

硬件配置清單如下：

此方案適用領域為:各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
