流水線雙工位貼合應用是一種高效的生產模式,它通過在流水線上設置兩個獨立但相互協作的工作站,實現了生產和裝配的并行處理,顯著提升了生產效率并縮短了生產周期。相較于傳統的單工位生產方式,雙工位貼合不僅減少了物料等待時間,還通過精確控制物料流動降低了浪費,同時優化了生產空間利用。然而,這種高效的生產模式對精度和速度提出了更高要求,特別是在貼合環節,任何微小的偏差都可能影響最終產品的質量和性能。
為了滿足這些嚴苛要求,雙翌MasterAlign視覺對位軟件應運而生。作為一款專為適應市場快速發展及應用需求而設計的通用型視覺對位解決方案,MasterAlign憑借其高精度、快速換型、強兼容性和高易用性,在流水線雙工位貼合應用中發揮了關鍵作用。通過先進的圖像處理算法,MasterAlign能夠精確提取圖像中的待處理物件邊緣點像素坐標,并將其轉換為機械坐標,實現微米級的對位精度。同時,其內置的建模工具支持快速保存和加載不同產品的圖像模板,大大縮短了換型時間,提升了生產靈活性。
此外,MasterAlign視覺對位軟件還具備強大的兼容性,能夠輕松集成到現有的生產線中,與多種品牌和型號的工業相機、PLC、機械手等設備無縫對接。其簡潔明了的操作界面和豐富的學習途徑,使得即便是非專業編程人員也能快速上手,降低了操作難度,提高了生產效率。
總之,流水線雙工位貼合應用結合雙翌MasterAlign視覺對位軟件,不僅實現了高精度、高速度的對位功能,還大幅提升了生產效率和產品質量,為現代制造業的轉型升級提供了有力支持。

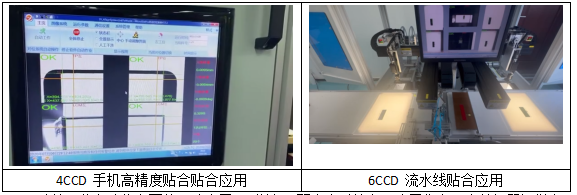

MasterAlign視覺對位系統在此貼合中的應用模型如下:
MasterAlign映射對位在工業自動化中應用非常廣泛,機構工藝簡單易實現,軟件操作簡單容易上手。貼合案例中使用MasterAlign軟件進行高精度的對位生產應用,在對位時候其軟件對位精度可達±0.002mm,而對位的時間在0.3s內完成。

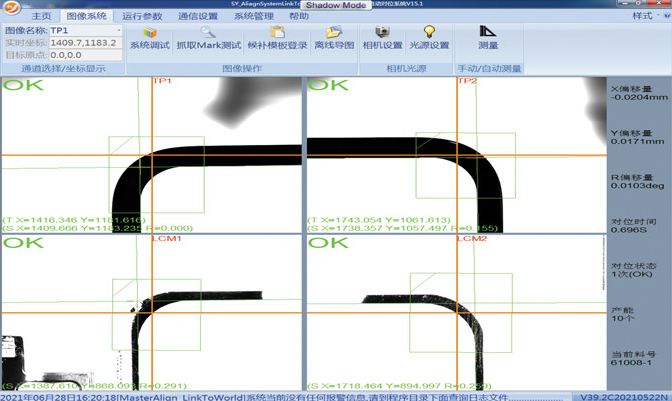

MasterAlign-4C軟件主界面

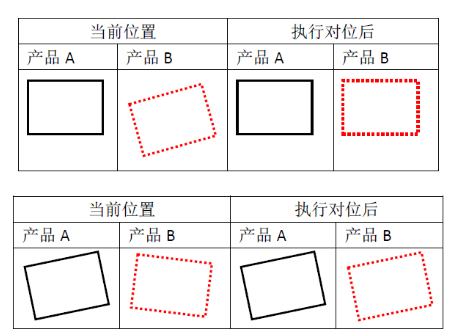

對位原理圖示

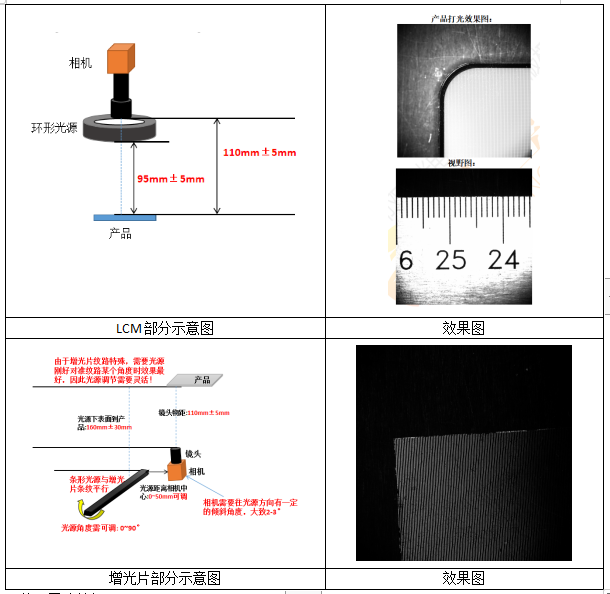

打光配置和實際Mark電拍照圖如下:

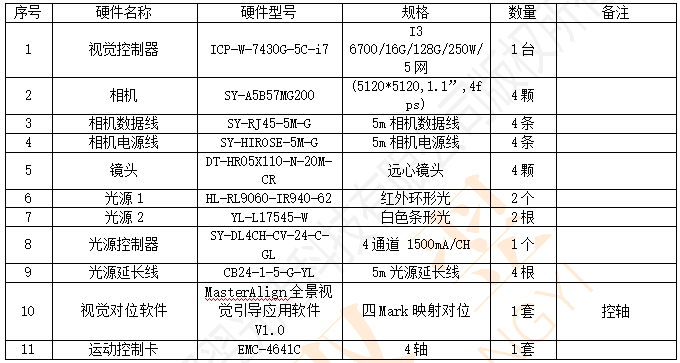

硬件配置清單如下:
此方案適用領域為:各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
隨著工業自動化方面的迅速發展,深圳市雙翌光電科技有限公司作為一家以機器視覺為技術核心,自主技術研究與應用拓展為導向的高科技企業,在不斷開發制造更新、更可靠的產品,以滿足各行業的需求。除高品質的產品外,在技術上訓練有素的深圳市雙翌光電科技有限公司銷售隊伍還提供全方位的服務,從解決應用問題、技術銷售支持到對用戶的要求做出快速反應。深圳市雙翌光電科技有限公司一直致力于支持廣大用戶,并協助他們成為其行業中的佼佼者。
