OCA全貼合工藝是一種先進的屏幕貼合技術，它通過使用光學透明膠（Optically Clear Adhesive）將保護膜、觸摸屏與顯示屏緊密結合，以增強顯示屏的透明度和亮度，提高觸摸靈敏度和防護能力。這種工藝在手機、平板電腦等電子產品的屏幕制造中尤為重要，因?yàn)樗軌驕p少眩光、增加對比度，并提高連接強度。然而，OCA膠膜在貼合過程中容易產生氣泡、吸附塵埃和雜質，導致二次污染，且對于大尺寸的貼合存在效率低下的問題。

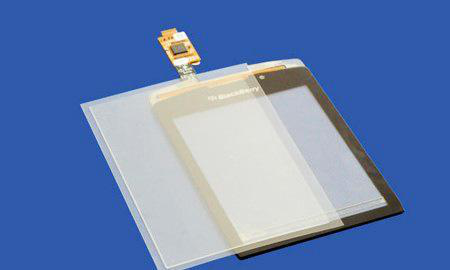

在OCA全貼合機加工中，主要涉及到將FPC bonding后的Sensor與cover glass貼合在一起，這一過程需要精確的對位和壓力控制。全貼合技術可以分為軟貼硬和硬貼硬兩個步驟，分別對應Sense glass與PSA貼附和Sense glass與Cover glass貼附。這一過程對于精度要求極高，任何偏差都可能導致產品質量問題。

MasterAlign視覺對位軟件是專為快速部署和應用廣泛設計的視覺定位軟件，它具有高兼容性，支持多品牌設備，簡單易學，無需編程基礎。該軟件集成了多種圖像處理功能和行業模板，適用于3C電子到醫療等多個行業，通過直觀界面實現快速配置和調試。MasterAlign軟件通過四相機系統捕捉觸摸屏上下兩層玻璃的圖像信息，然后運用先進的算法進行精確的對位與定位，確保它們之間的誤差達到最小。軟件的高精度與高效率確保了貼合的質量與速度，同時，軟件的智能化與穩定性能也得到了體現，能夠根據不同型號、不同尺寸的觸摸屏產品自動調整貼合參數，實現智能化生產。

MasterAlign視覺對位軟件在OCA全貼合機中的應用，極大地提高了貼合的精度，減少了氣泡、褶皺和錯位等問題的發生，提升了產品的整體品質。軟件簡化了操作流程，降低了對操作人員技能的要求，提高了生產效率。此外，MasterAlign軟件還支持一鍵自動完成標定步驟和圖畫式補償指引等功能，進一步提升了設備的智能化水平和易用性。結合OCA全貼合工藝和MasterAlign視覺對位軟件，可以實現高精度、高效率的貼合操作，滿足現代制造業對于產品質量和生產效率的雙重需求。MasterAlign軟件以其智能化、穩定性和易用性，在多個行業中得到了廣泛應用，為制造業的轉型升級提供了有力支持。

MasterAlign視覺對位系統在此貼合中的應用模型如下：

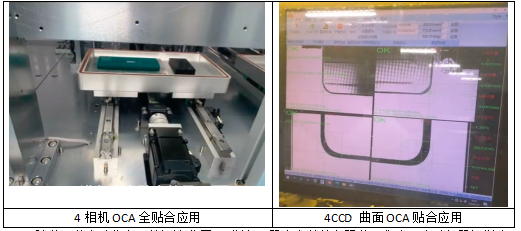

MasterAlign-4C四相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中用戶的OCA貼合機使用MasterAlign軟件進行高精度的對位生產應用，在對位時候其軟件對位精度可達±0.002mm，而對位的時間在0.3s內完成。

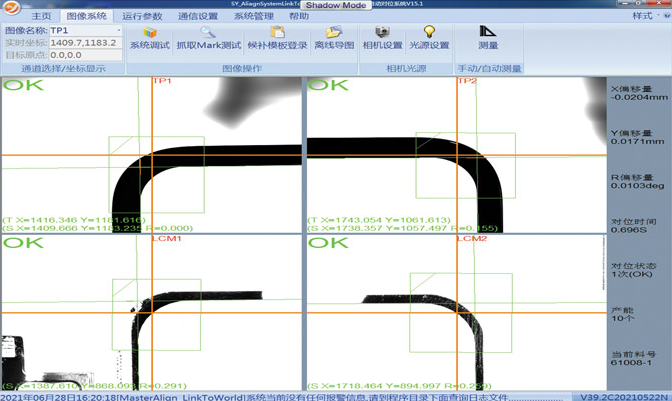

MasterAlign-4C軟件主界面

對位原理圖示

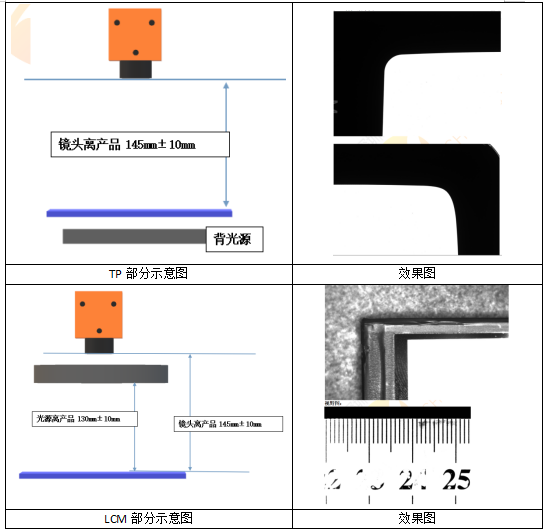

打光配置和實際Mark電拍照?qǐng)D如下：

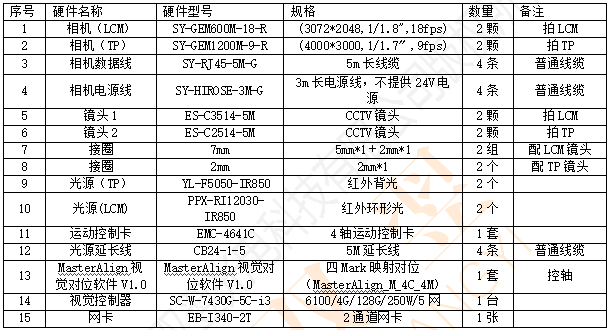

硬件配置清單如下：

此方案適用領域?yàn)?各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
