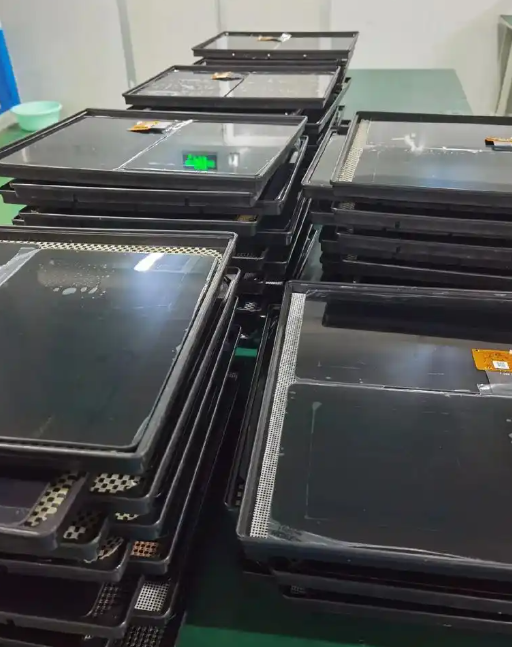

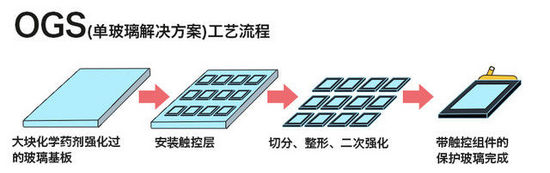

OGS（One Glass Solution）全貼合應用采納了MasterAlign視覺對位軟件，這一組合為觸摸屏制造行業帶來了顯著的技術革新與生產效率的提升，特別是在四相機映射對位方面展現出卓越的性能。

MasterAlign視覺對位軟件，憑借其高精度、高效率、廣泛兼容性及智能化的特點，成為OGS全貼合工藝中的核心工具。在OGS全貼合過程中，軟件通過四相機映射對位技術，實現了對觸摸屏上下兩層玻璃的精準對位與貼合，確保了產品的品質與穩定性。

四相機映射對位技術是MasterAlign視覺對位軟件在OGS全貼合應用中的一大亮點。該技術通過四個高精度相機同時捕捉觸摸屏上下兩層玻璃的圖像信息，運用先進的圖像處理與算法，對兩層玻璃進行精確的對位與定位。四相機系統能夠全方位、無死角地覆蓋整個貼合區域，確保對位的準確性與一致性。同時，該技術還能夠?qū)崟r(shí)調整對位參數，以適應不同尺寸、不同型號的觸摸屏產品，實現智能化生產。

在OGS全貼合的具體工作流程中，MasterAlign視覺對位軟件首先通過四相機系統捕捉觸摸屏上下兩層玻璃的圖像信息。然后，軟件對圖像進行預處理，包括去噪、增強對比度等，以提高對位的準確性。接著，軟件運用先進的算法對兩層玻璃進行精確的對位與定位，確保它們之間的誤差達到最小。最后，根據預設的貼合工藝參數，軟件控制貼合機對兩層玻璃進行全貼合操作。整個過程中，軟件的高精度與高效率確保了貼合的質量與速度。

MasterAlign視覺對位軟件在OGS全貼合應用中的優勢不僅在于四相機映射對位技術，還體現在其智能化與穩定性能方面。軟件能夠根據不同型號、不同尺寸的觸摸屏產品自動調整貼合參數，實現智能化生產。同時，軟件具備穩定可靠的運行性能，能夠確保貼合機在長時間運行過程中的穩定性與可靠性，降低了設備故障率與停機時間，提高了生產線的整體效率。

綜上所述，OGS全貼合應用采用MasterAlign視覺對位軟件，特別是其四相機映射對位技術，實現了高精度、高效率、智能化與穩定性的貼合操作。這一組合不僅提高了產品質量與生產效率，還降低了生產成本與人工干預程度，為觸摸屏制造行業帶來了顯著的技術革新與生產效率的提升。未來，隨著技術的不斷進步與應用的深入拓展，MasterAlign視覺對位軟件有望在OGS全貼合領域發揮更加重要的作用，推動行業邁向更高的水平。

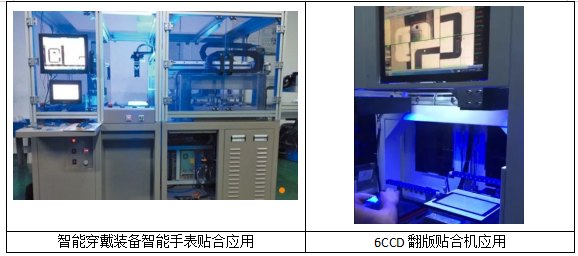

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-2C四相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，對手表的對位精度可達到±0.02mm，而工作中穩定保持對位時間在0.4s內完成。

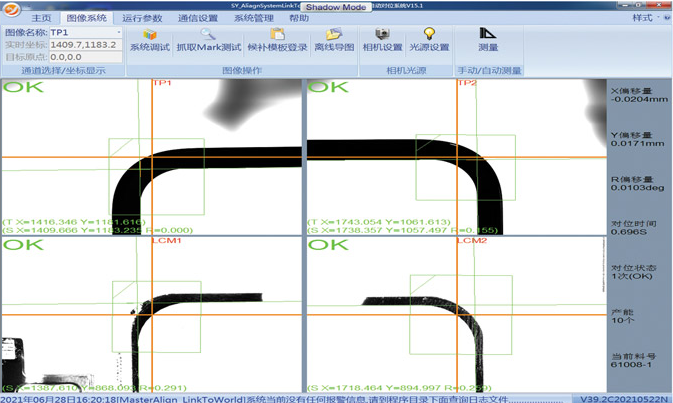

MasterAlign-4C軟件主界面

對位原理圖示

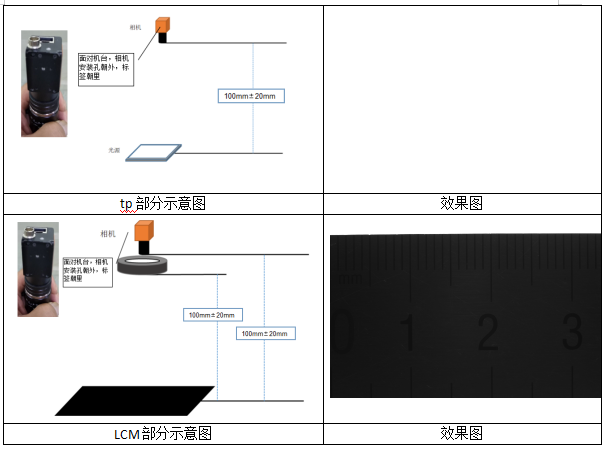

打光配置和實際Mark電拍照?qǐng)D如下：

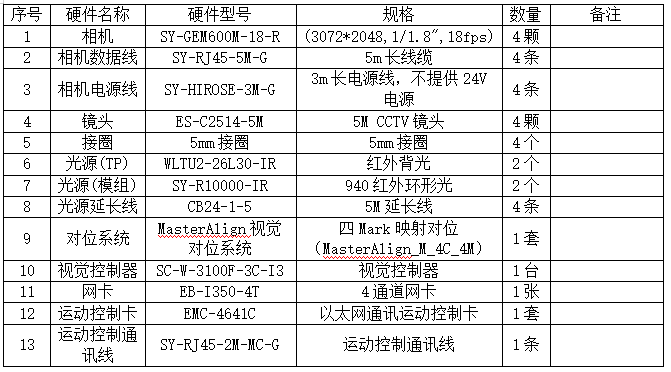

硬件配置清單如下：

此方案適用領域?yàn)?FPC、軟硬結合板（R-FPC）、柔性扁平電纜（FFC）、柔性觸摸屏、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。

深圳市雙翌光電科技有限公司為所有需要工業自動化的行業提供先進系統和優質產品?？蛻魪奈覀冸p翌得到的不僅僅是現成的方案，更是特別根據客戶行業的要求量身制做的視覺檢測、視覺定位、視覺對位、視覺測量等系統與產品范圍的方案。雙翌光電追求的不只是技術可行性的發展，更是符合客戶利益的理性發展。
