攝像頭模組的高精度貼合是智能手機、平板電腦、安防監控等電子設備制造中的核心工藝之一，其質量直接關系到設備的成像效果與用戶體驗。在這一精密制造過程中，MasterAlign視覺對位軟件的應用無疑為攝像頭模組的高精度貼合帶來了革命性的改變。

MasterAlign視覺對位軟件集成了前沿的視覺識別技術和精密的算法，能夠?qū)崟r捕捉并分析攝像頭模組與基板之間的微小差異，實現微米級的高精度對位。通過對攝像頭模組邊緣、鏡頭位置以及基板上的對位標記進行精確識別與比對，軟件能夠自動調整模組的位置，確保其與基板完美貼合，從而避免了因?qū)ξ徊粶?zhǔn)而導致的成像模糊、視角偏差等問題。

此外，MasterAlign視覺對位軟件還具備高效、穩定的處理能力。它能夠快速響應生產線上的各種變化，自動完成從識別、對位到貼合的整個過程，大大縮短了生產周期，提高了生產效率。同時，軟件的自動化特性也減少了人工干預，降低了因人為操作失誤而導致的廢品率，進一步提升了整體的生產效益。

更重要的是，MasterAlign視覺對位軟件還具備高度的靈活性和可擴展性。它能夠適應不同型號、不同規格的攝像頭模組與基板，滿足多樣化、定制化的生產需求。隨著電子設備市場的不斷變化和升級，MasterAlign視覺對位軟件將持續為攝像頭模組的高精度貼合提供強有力的技術支持，推動電子設備制造行業向更高質量、更高效率的方向發展。

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-2C兩相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中用戶使用MasterAlign軟件進行高精度的對位生產應用，在對位時候其軟件對位精度可達±0.002mm，而對位的時間在0.3s內完成。

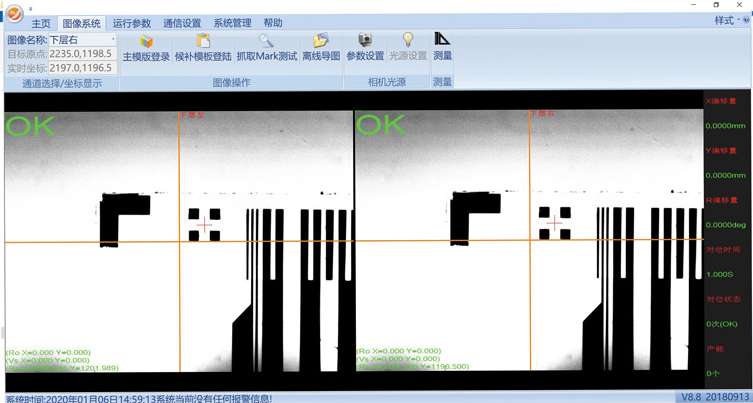

MasterAlign-2C軟件主界面

對位原理圖示

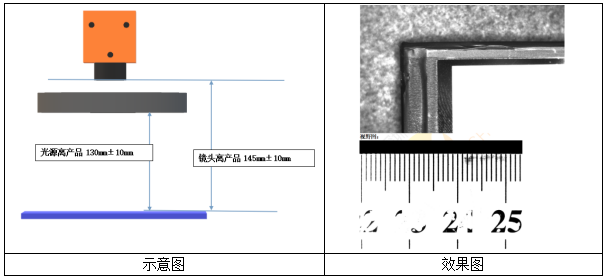

打光配置和實際Mark電拍照圖如下：

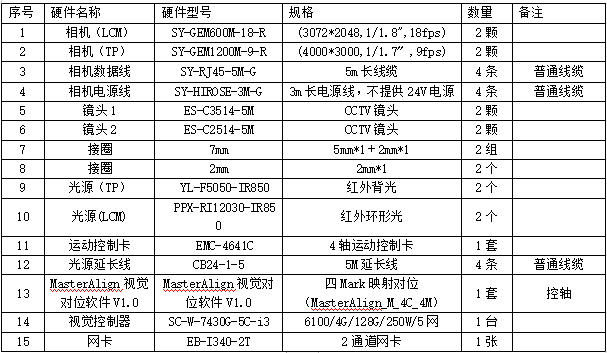

硬件配置清單如下：

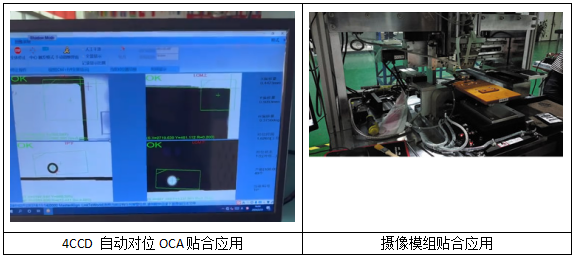

此方案適用領域為:各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
