軟對硬自動對位貼合機是一種高精度、高效率的設備,專門用于將軟質材料(如薄膜、橡膠等)與硬質材料(如金屬、塑料、玻璃等)進行自動對位并貼合在一起。其工作原理基于先進的視覺識別技術和精密的機械控制系統。在貼合過程中,首先通過真空吸附將所要貼合的產品穩定地固定在貼合平臺上,然后利用高精度的CCD對位系統或視覺識別技術(如MasterAlign視覺對位軟件)實時捕捉材料的特征點,進行高精度對位計算,并自動調整對位貼合位置。一旦對位準確,設備便通過滾輪滾動、加熱、加壓等方式,將兩種材料緊密貼合在一起,確保貼合質量和穩定性。
這種貼合機廣泛應用于智能終端設備(如手機、平板電腦)、光學顯示產品(如LCD、OLED屏幕)、電子制造產品(如PCB板、LED燈片)以及廣告及標識產品等領域。與傳統貼合機相比,軟對硬自動對位貼合機具有更高的對位精度、更強的自動化程度、更廣的材料適用性以及更穩定的貼合質量。
特別是當使用MasterAlign視覺對位軟件時,貼合機的性能將得到進一步提升。MasterAlign視覺對位軟件集成了先進的視覺識別技術、精密的圖像處理算法和智能的控制邏輯,能夠?qū)崟r捕捉屏幕特征點,進行高精度對位計算,并自動調整對位貼合位置,從而確保每一次貼合都達到最佳效果。此外,軟件的界面簡潔清晰,易于操作和學習,能夠降低操作人員的學習成本和時間成本。同時,MasterAlign視覺對位軟件還具有較高的兼容性,方便進行換型和通用性生產,進一步降低了生產成本和換型難度。
綜上所述,軟對硬自動對位貼合機及其配套的MasterAlign視覺對位軟件在多個領域都展現出了顯著的優勢和特點,為現代制造業的高質量、高效率生產提供了有力支持。
MasterAlign視覺對位系統在此貼合中的應用模型如下:
MasterAlign-4C四相機映射對位。此案例中使用軟件進行高精度的對位應用,在軟對硬貼合中,其對位精度可達到±0.001mm,而工作中穩定保持對位時間在0.02s內完成。

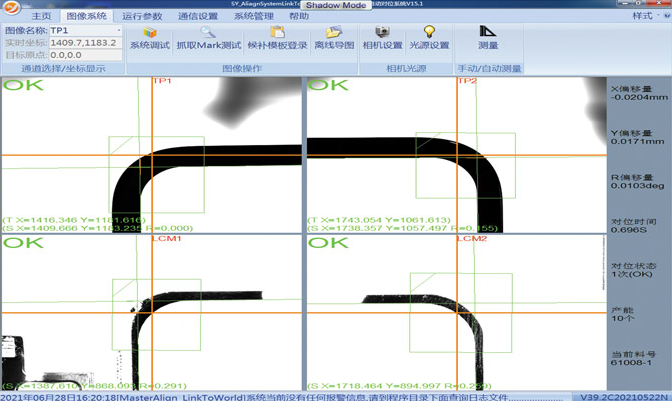

MasterAlign-4C軟件主界面
對位原理圖示

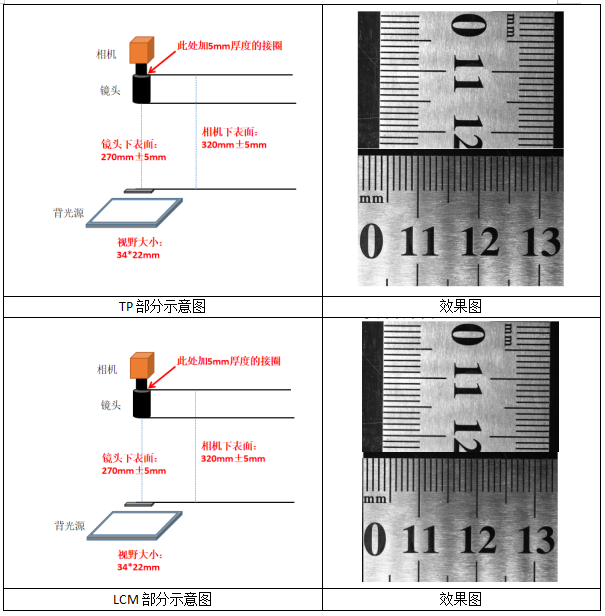

打光配置和實際Mark電拍照圖如下:

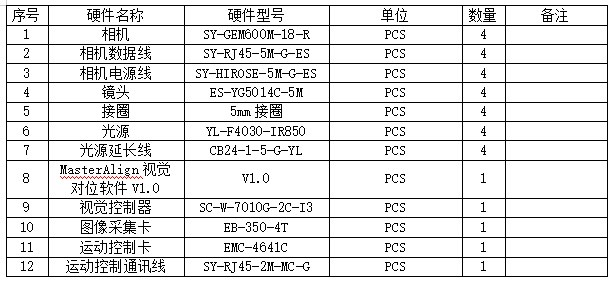

硬件配置清單如下:

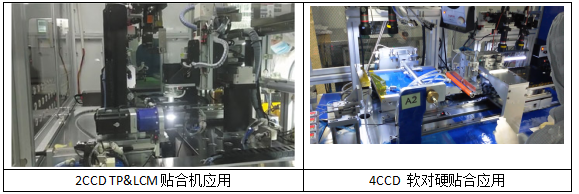

此方案適用領域為:各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
深圳市雙翌光電科技有限公司為所有需要工業自動化的行業提供先進系統和優質產品??蛻魪奈覀冸p翌得到的不僅僅是現成的方案,更是特別根據客戶行業的要求量身制做的視覺檢測、視覺定位、視覺對位、視覺測量等系統與產品范圍的方案。雙翌光電追求的不只是技術可行性的發展,更是符合客戶利益的理性發展。
