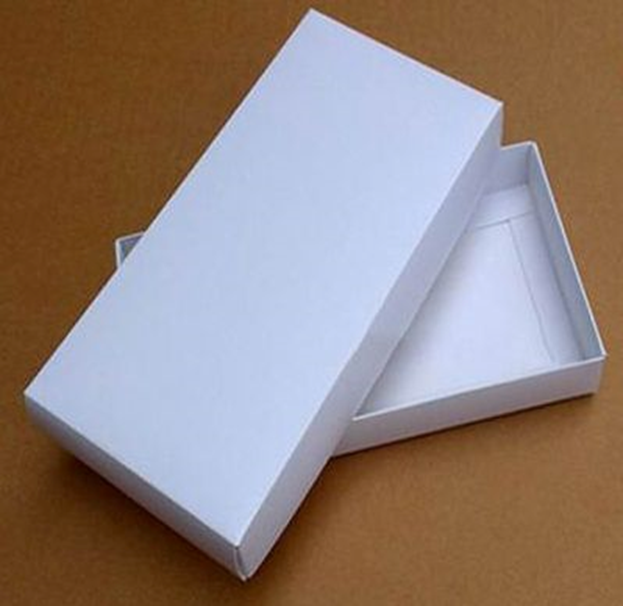

機器視覺技術在紙盒天地蓋貼合過程中的應用，雖然帶來了生產效率的提升，但也面臨著一系列挑戰。首先，定位精度要求極高，紙盒天地蓋的貼合必須精確無誤，以確保最終產品的外觀和結構質量。然而，由于紙張材質的差異、尺寸變化、傳送帶運行誤差等多種因素，實現這一高精度定位并非易事。其次，貼合速度要求快，在現代化的高速生產線上，紙盒天地蓋的貼合必須在極短的時間內完成，這對機器視覺系統的實時性和響應速度構成了嚴峻考驗。再者，生產現場的環境干擾也是一大難題，光線變化、塵埃、振動等不利因素都可能影響機器視覺系統的穩定性和準確性。

針對上述困難，MasterAlign視覺對位軟件提供了有效的解決方案。該軟件通過高精度相機和先進的圖像處理算法，能夠?qū)崿F(xiàn)對紙盒天地蓋的精確識別和定位。它不僅能夠自動計算面紙和灰紙的偏移角度和坐標，還能將這些信息實時反饋給機械手，從而確保貼合過程的精確性和穩定性。此外，MasterAlign視覺對位軟件具備快速的圖像處理和響應能力，能夠在極短的時間內分析相機捕捉到的圖像信息，并立即指導機械手進行貼合操作，滿足了高速生產線的需求。

在應對環境干擾方面，MasterAlign視覺對位軟件也表現出色。通過先進的圖像處理算法，它能夠自動調整圖像參數和識別算法，以適應不同的生產環境，確保貼合精度的穩定性和可靠性。同時，該軟件還具備友好的人機交互界面，用戶可以方便地進行視覺模板的切換和貼合位置補償值的微調，大大提高了操作的便捷性和靈活性。

更重要的是，MasterAlign視覺對位軟件無需依賴第三方機械手軟件，即可實現機械手軌跡示教、路徑規劃、通訊測試等關鍵功能。這一特點不僅簡化了操作流程，降低了維護成本，

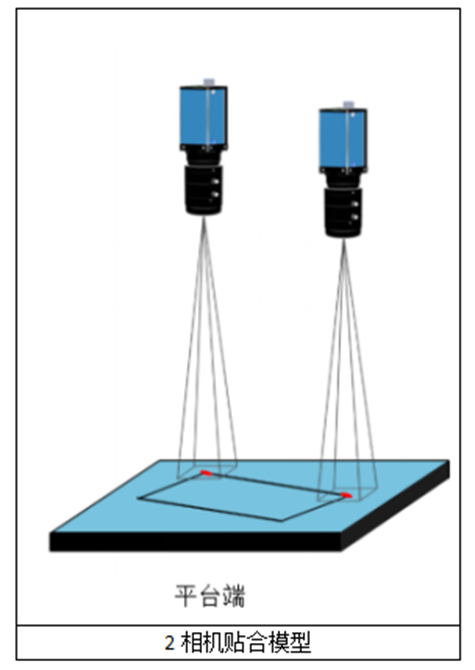

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-2C兩相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，對位精度可達到±0.02mm，而工作中穩定保持對位時間在0.4s內完成。

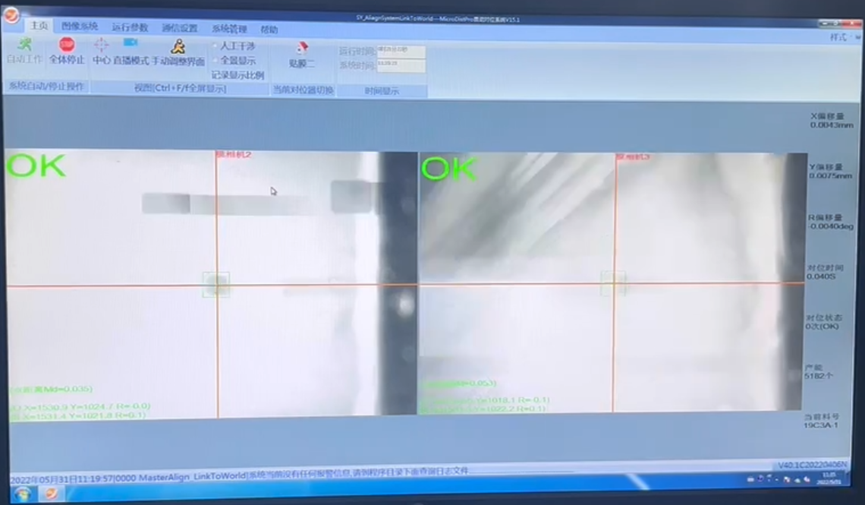

MasterAlign-2C軟件主界面

對位原理圖示

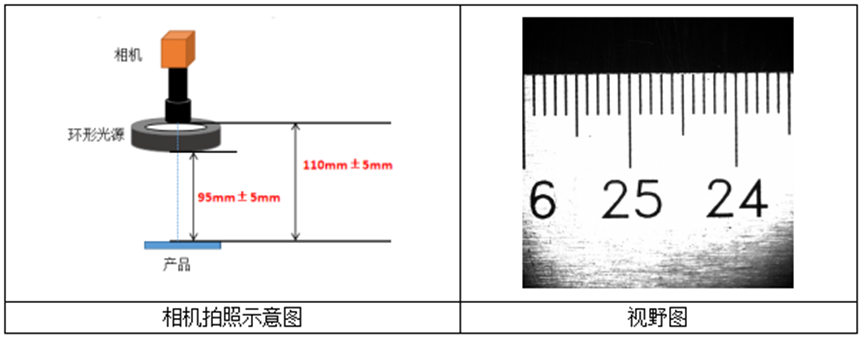

打光配置和實際Mark電拍照?qǐng)D如下：

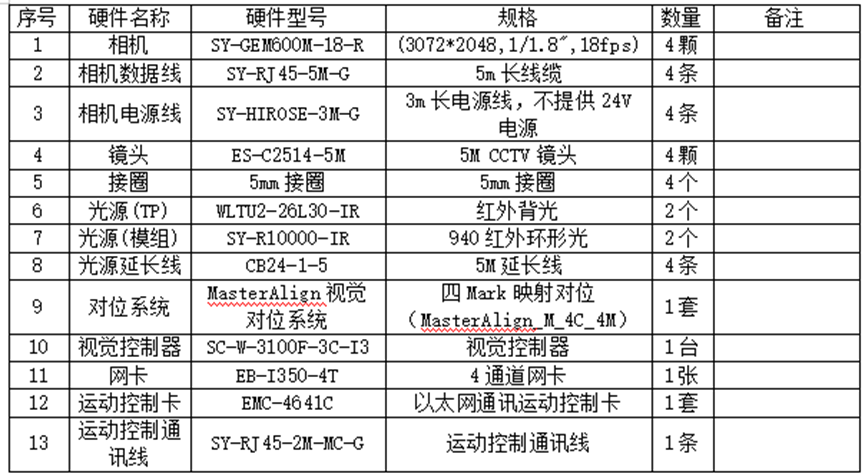

硬件配置清單如下：

此方案適用領域?yàn)?FPC、軟硬結合板（R-FPC）、柔性扁平電纜（FFC）、柔性觸摸屏、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
