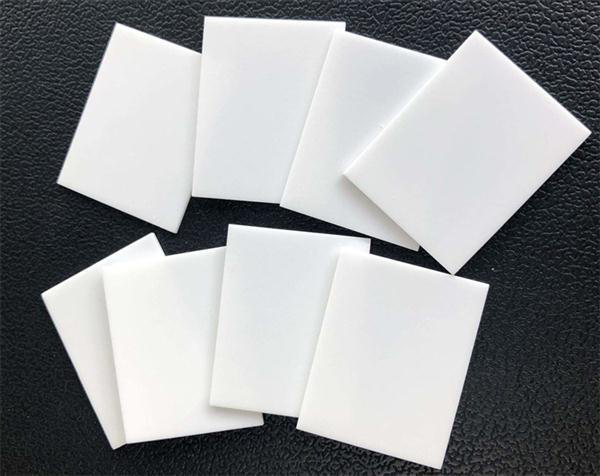

陶瓷基板絲網印刷工藝是制造電子元件的關鍵技術之一，尤其在制造電阻器、電容器、導體線路等電子元件以及實現金屬化處理方面發揮著重要作用。該工藝通過在陶瓷基板表面精確印刷電子漿料，形成所需的電路圖案和元件。在這個過程中，印刷壓力、印刷速度等參數需要被精確控制，以確保印刷質量和精度。

為了進一步提升陶瓷基板絲網印刷的精度和效率，WiseAlign視覺對位軟件被廣泛應用于該工藝中。WiseAlign作為機器視覺行業內的一種簡單而高效的視覺定位軟件，它結合了高精度的成像技術與復雜的圖像處理算法，能夠?qū)崿F(xiàn)對陶瓷基板表面的微米級精準識別與定位。該軟件的視覺精度高達±0.002mm，確保了印刷圖案與基板預設位置的偏差被嚴格控制在極小的范圍內。

在印刷過程中，WiseAlign的CCD自動對位視覺系統持續監測并調整印刷頭的位置，確保每一層漿料的沉積都嚴格遵循設計藍圖。這種動態調整機制不僅提高了印刷的一致性和穩定性，還減少了人工干預的需要，降低了人為錯誤的風險，從而加快了生產節奏，提高了生產效率和良品率。

通過采用WiseAlign視覺對位軟件，陶瓷基板絲網印刷工藝能夠?qū)崿F(xiàn)更高水平的自動化和智能化。該系統能夠自動完成定位、調整、印刷等一系列操作，大大提高了生產效率。同時，由于減少了人工干預，也降低了生產成本。此外，WiseAlign視覺對位軟件的應用還使得陶瓷基板絲網印刷工藝更加靈活，能夠適應不同形狀、不同面積和不同材料的印刷需求。

總的來說，陶瓷基板絲網印刷工藝與WiseAlign視覺對位軟件的結合，為電子元件的制造提供了有力支持。這種高精度、高效率、高靈活性的工藝不僅提高了電子元件的性能表現和整體質量，還為電子行業的發展注入了新的活力。未來，隨著技術的不斷進步和創新，WiseAlign視覺對位軟件的應用將會有更加廣泛和深入應用，會為電子行業的持續發展做出更大的貢獻。

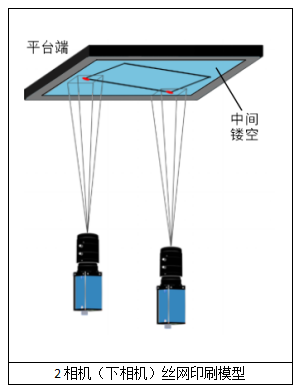

WiseAlign視覺對位系統在此絲網印刷的應用模型如下：

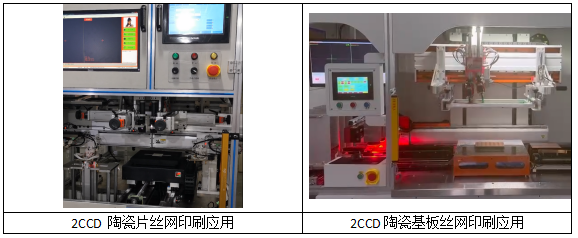

WiseAlign-2C雙相機自對位在工業自動化領域中應用的非常廣泛，其機構工藝簡單，容易實現，而雙翌WiseAlign軟件操作簡單容易上手，公司也配套提供軟件教學、遠程培訓。此案例中使用軟件進行高精度的對位應用，產品在網板絲印的過程中對位精度可達±0.02mm，而在對位的時間也可以控制在在0.3s內完成，只要硬件設備配合得當，更快的速度也能夠達到，極大的提升了生產的效率。

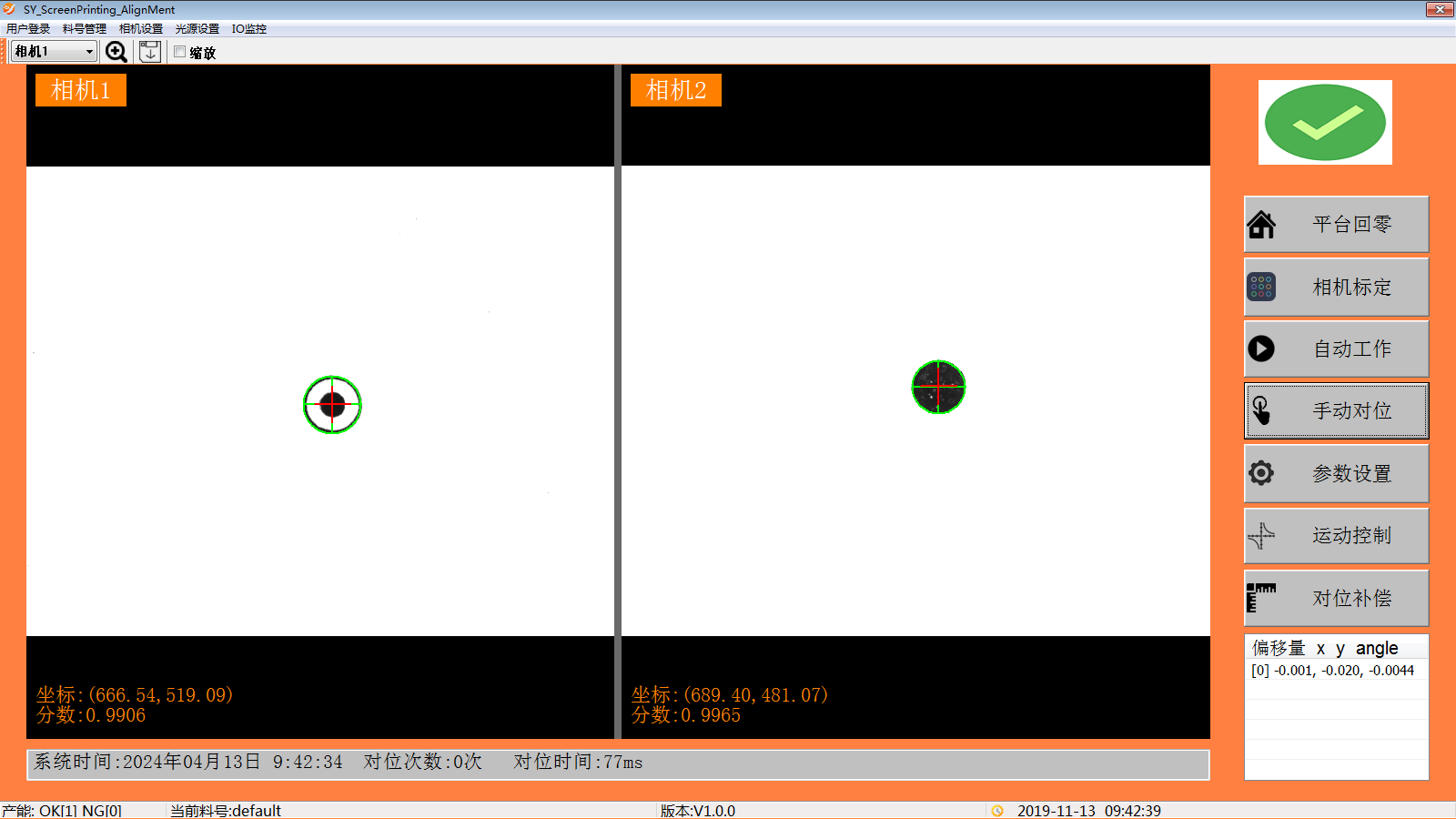

WiseAlign-2C軟件主界面

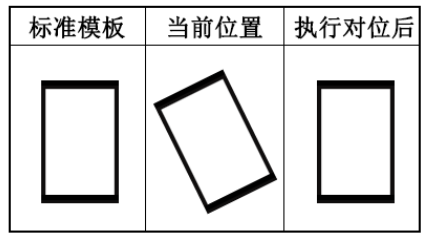

對位原理圖示

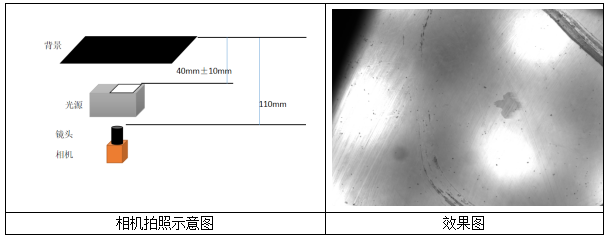

打光配置和實際Mark電拍照圖如下：

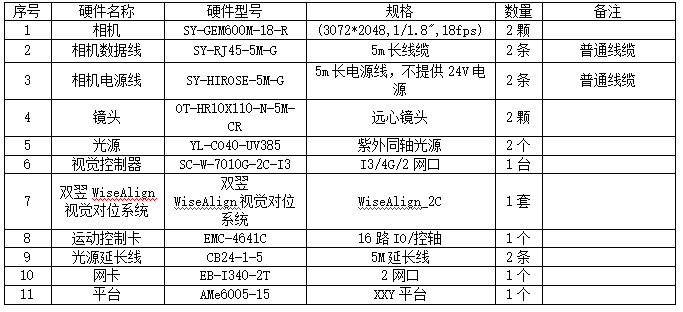

硬件配置清單如下：

此方案適用領域?yàn)?Pet薄膜材料、柔性觸摸屏、玻璃、電腦鍵盤線路、多層板等電子元器件的表面絲網印刷、填孔、通孔相關工藝制造。
