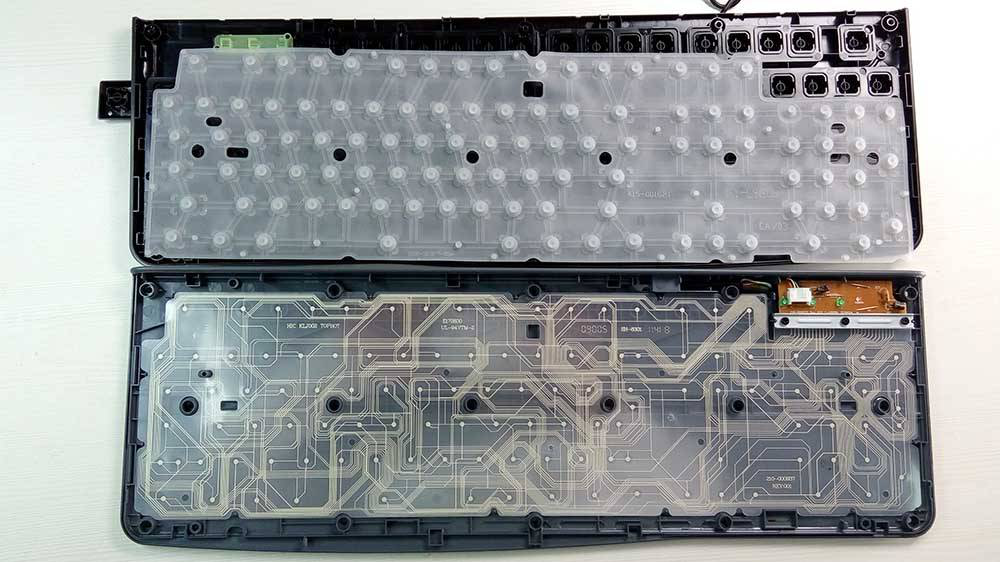

柔性薄膜鍵盤是薄膜鍵盤的典型形式。這類薄膜鍵盤之所以稱為柔性,是因?yàn)樵摫∧ゆI盤的面膜層、隔離層、電路層全部由各種不同性質的軟件薄膜所組成。柔性薄膜鍵盤的電路層,均采用電器性能良好的聚酯薄膜(PET)作為開關電路圖形的載體。
由于聚酯薄膜所具有性質的影響,使得該薄膜鍵盤具有良好的絕緣性、耐熱性、抗折性和較高的回彈性。開關電路的圖形,包括開關的聯機及其引出線均采用低電阻,低溫條件下固化的導電性涂料印刷而成。因此,整個薄膜鍵盤的組成,具有一定的柔軟性,不僅適合于平面體上使用,還能與曲面體配合。柔性薄膜鍵盤引出線與開關體的本身是一體的,在制作群體開關的聯機時,將其匯集于薄膜的某一處,并按設計指定的位置和標準的線距向外延伸,作為柔軟的、可任意彎曲的、密封的引出導線與整機的后置電路相連。
為了實現更高精度的組裝和貼合,柔性薄膜鍵盤的生產過程中引入了雙翌MasterAlign視覺對位軟件。這款先進的視覺引導系統能夠精確地捕捉鍵盤軟膜上的關鍵特征點,確保在貼合過程中實現微米級的定位精度。通過實時圖像處理和算法分析,MasterAlign軟件能夠迅速調整軟膜的位置和角度,使其與基底或其他組件完美對齊。
更值得一提的是,柔性薄膜鍵盤的引出線與開關本體是渾然一體的。在制作多個開關的連接線路時,這些線路會被巧妙地匯集在薄膜的某一區域,并按照預設的位置和標準化的線距向外延伸。這些引出導線柔軟、可自由彎曲且密封良好,能夠方便地連接到主機的后端電路,實現了與整機電路的靈活、可靠連接。

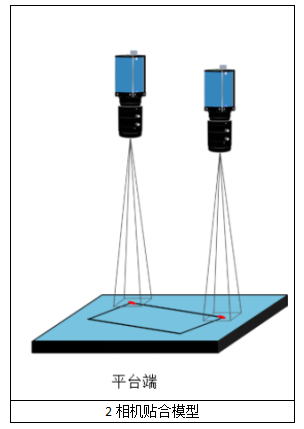

MasterAlign視覺對位系統在此貼合中的應用模型如下:

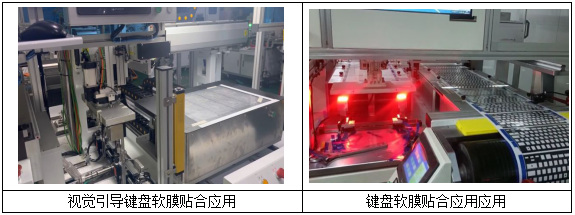

MasterAlign-2C兩相機映射對位在工業自動化中應用非常廣泛,機構工藝簡單易實現,軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用,對位精度可達到±0.02mm,而工作中穩定保持對位時間在0.4s內完成。

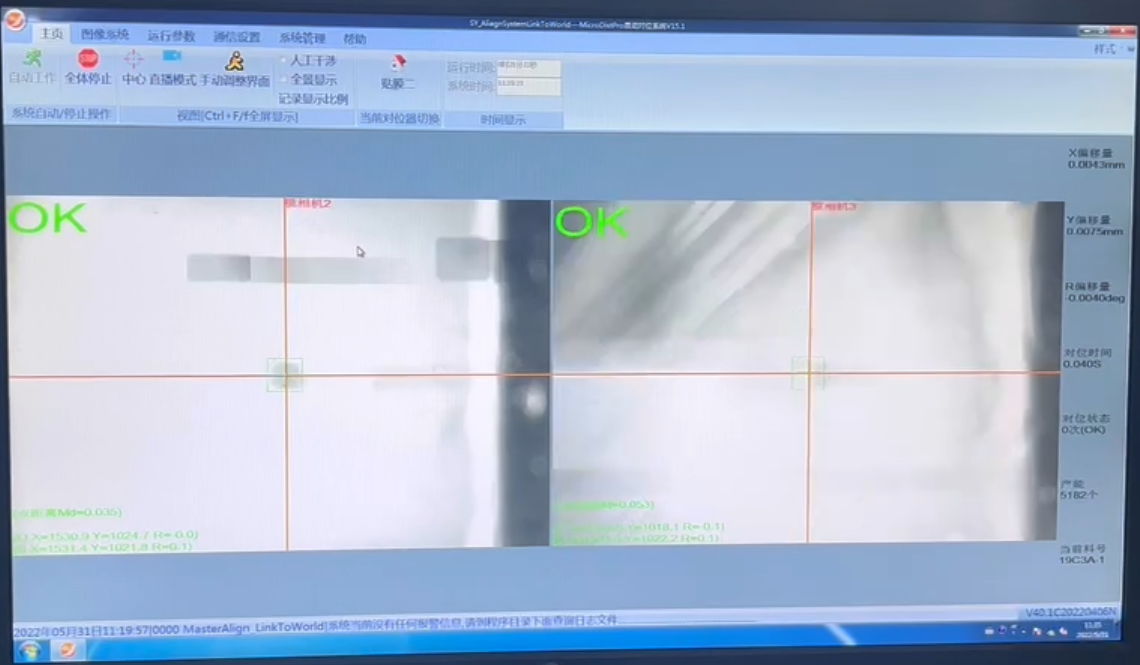

MasterAlign-2C軟件主界面
對位原理圖示

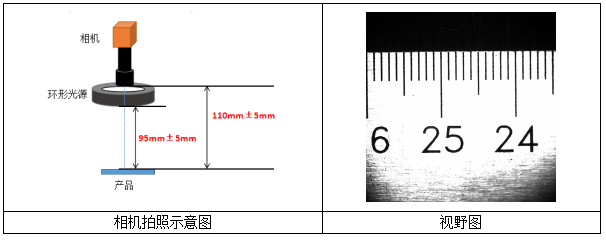

打光配置和實際Mark電拍照?qǐng)D如下:

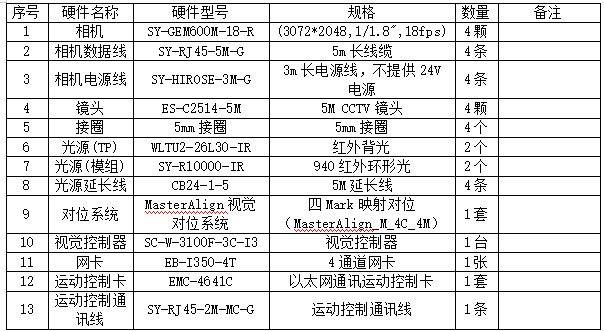

硬件配置清單如下:
此方案適用領域?yàn)?FPC、軟硬結合板(R-FPC)、柔性扁平電纜(FFC)、柔性觸摸屏、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。
深圳市雙翌光電科技有限公司是專注于視覺系統及機器視覺部件研發、生產和營銷的高科技企業,是專業的機器視覺核心部件及解決方案提供商。雙翌視覺堅守“持續創新”的理念,目前已經成功在消費電子、新能源、半導體、汽車、物流、交通、醫藥、科研等行業為客戶提供優質的產品和定制化的視覺解決方案。
