1、7430工控機在BIOS頁面中無任何設置

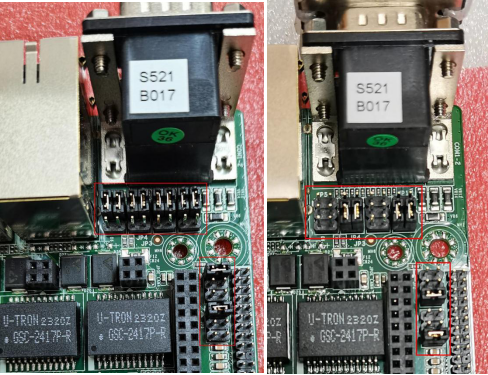

2、COM1 串口默認為 232,跳帽如下: COM1 改為 485,跳帽如下:

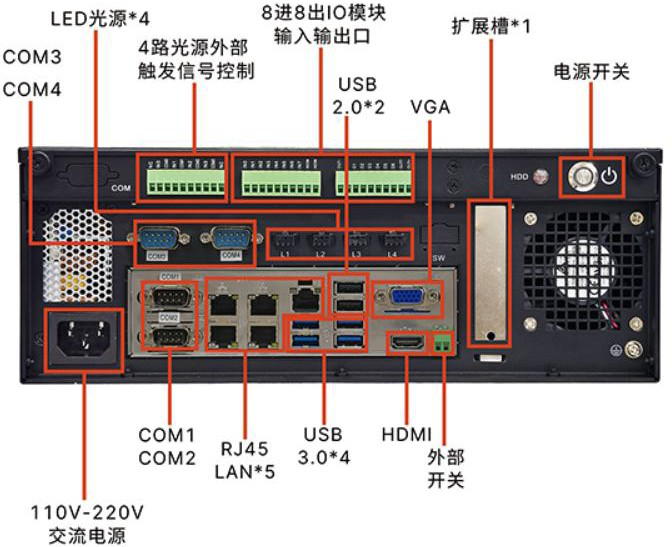

3、7430串口COM1,COM2定義,如下圖:
CV-GL系列恒壓數字光源控制器為數字光源控制器。256 級亮度調節,輸出亮度支持手動調節和軟件調節,軟件調節支持RS-232或RS-485串口通訊,我們可以使用SY-DL4CH-CV-24-C-GL光源控制器來驗證工控機 485 串口是否可以正常工作。
1、連接線路

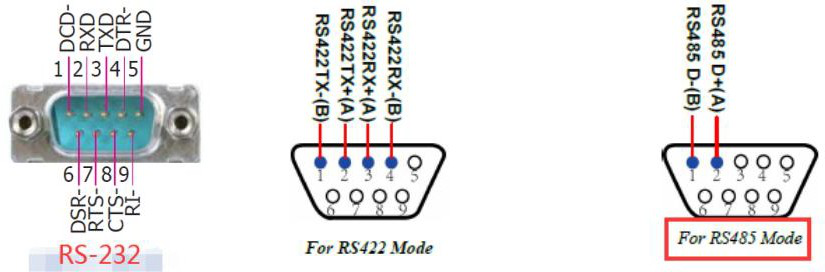

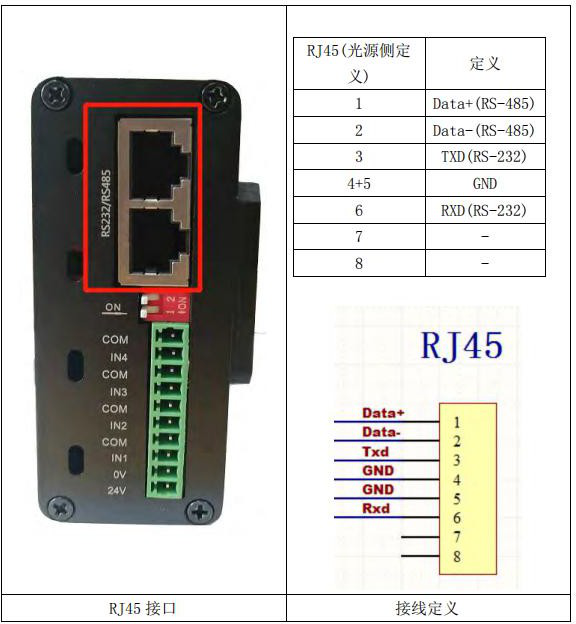

RS232/RS-422/485 定義如下圖所示,按照定義接線:

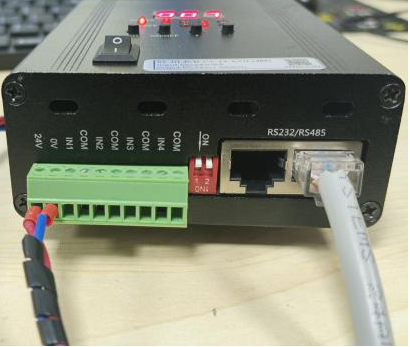

已知7430的485模式在COM1串口上是1,2針腳輸入輸出,需要準備RJ45 網線將水晶頭插入數字光源控制器的485 RJ45接口,將另外一端的網線拆開,將橙白色的線與2連接,黃色的線與1連接

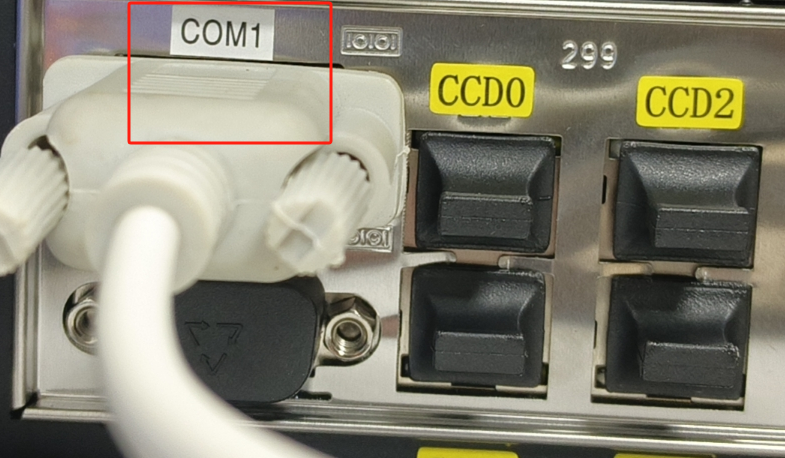

將串口線與COM1連接

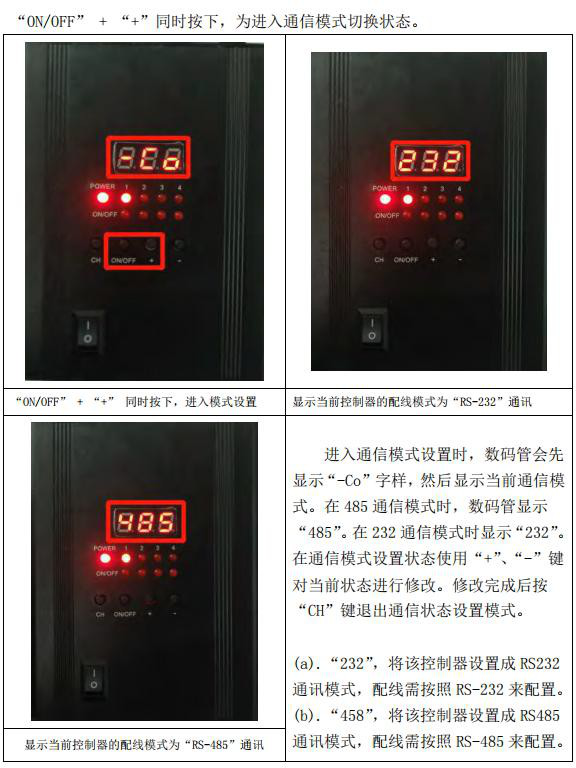

2、將SY-DL4CH-CV-24-C-GL光源控制器通訊模式設置成 485 模式,設置方法如下:

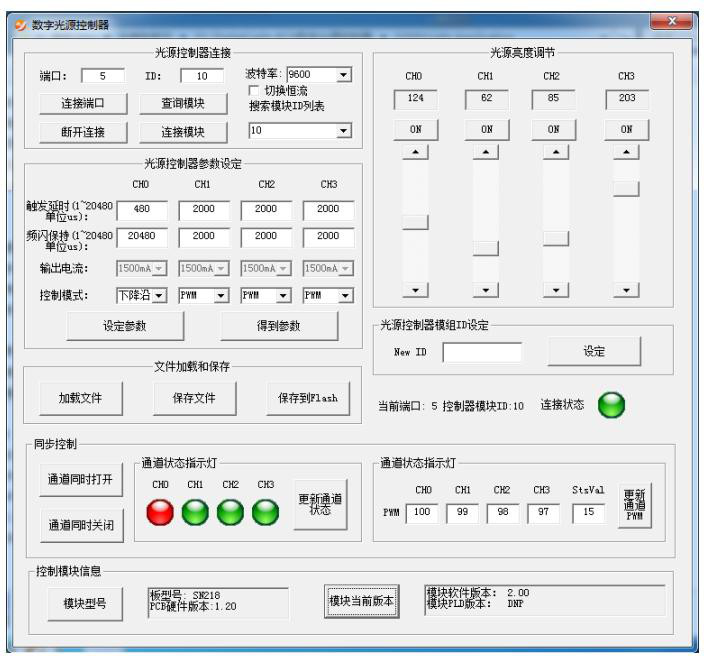

3、使用光源控制器 DEMO 軟件測試連接是否正常
SYilDLight_DIO程序位置:
C:\Program Files\Shuangyi\SY-COM Module\Utility\SYiIDLight.exe
