6413工控機串口設置RS-485以及測試方法

發布時間:2024-10-18 17:53:25 最后更新:2024-10-21 14:21:51 瀏覽次數:431

一、6413串口設置RS-485方法說明

1、COM1串口設置485模式:

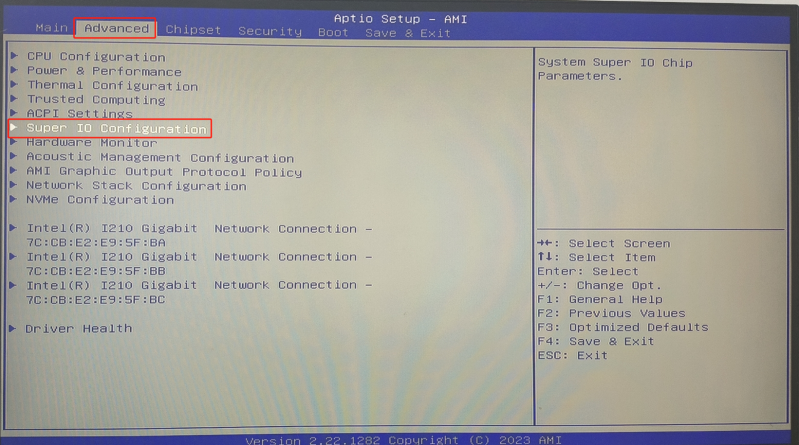

a.進入BIOS選擇“Advanced”頁面中,選擇“Super IO Configuration”

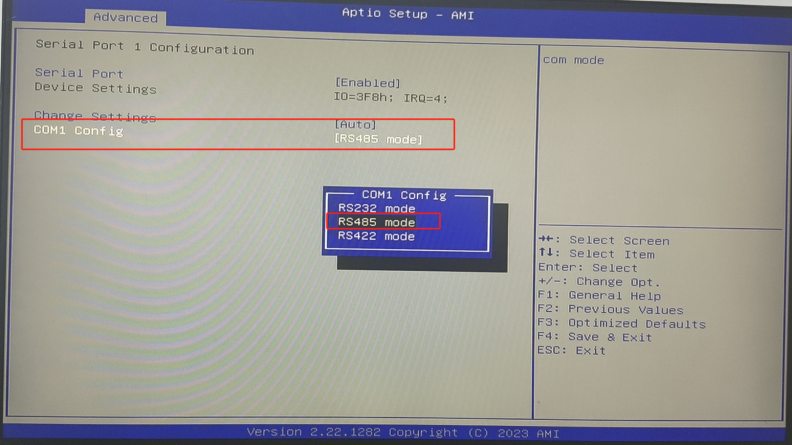

b.選擇“com1”所在的選項,回車,選擇“RS485 mode”模式,回車,按“F4”保存退出

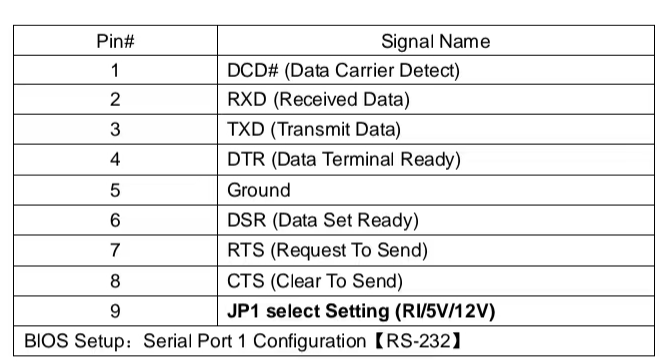

c.6413的串口定義

232

422

485

二、RS-485 測試方法

CV-GL系列恒壓數字光源控制器為數字光源控制器。256級亮度調節,輸出亮度支持手動調節和軟件調節,軟件調節支持RS-232或RS-485串口通訊,我們可以使用SY-DL4CH-CV-24-C-GL光源控制器來驗證工控機 485 串口是否可以正常工作。

1、連接線路

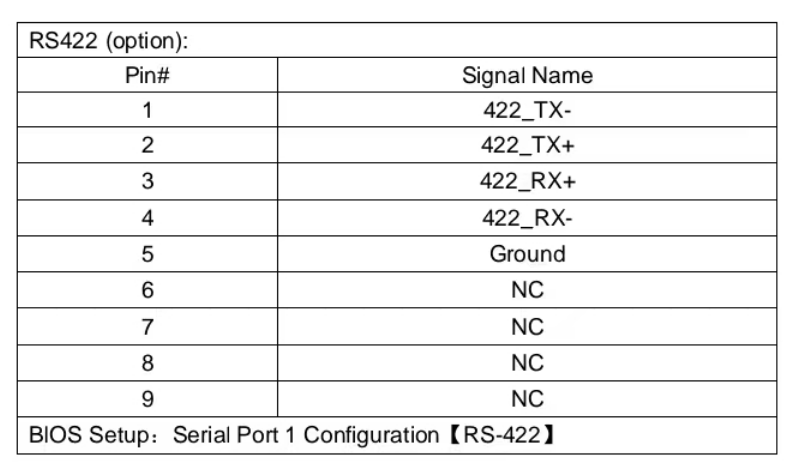

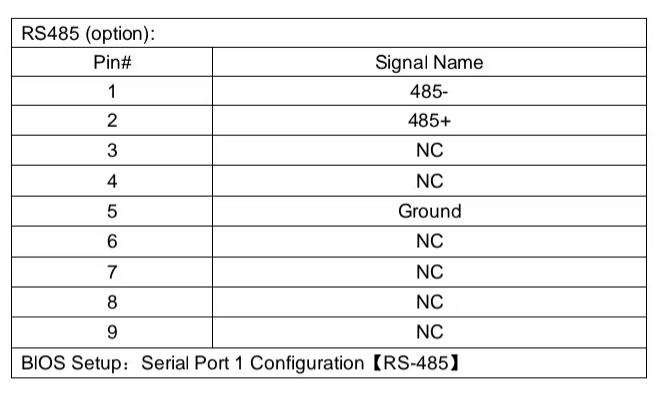

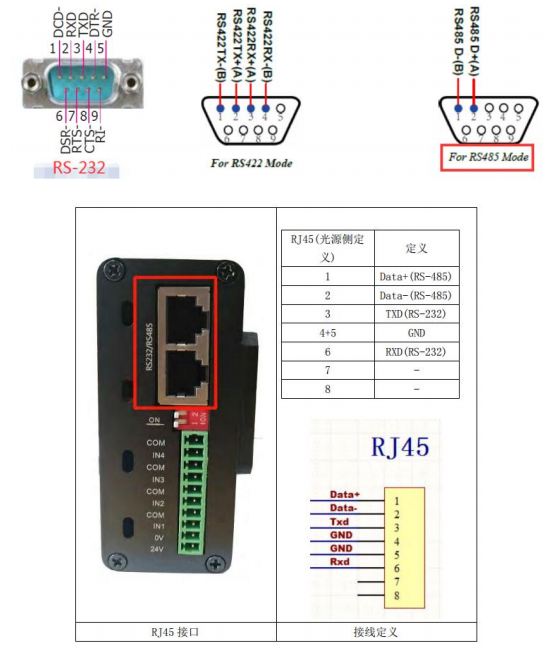

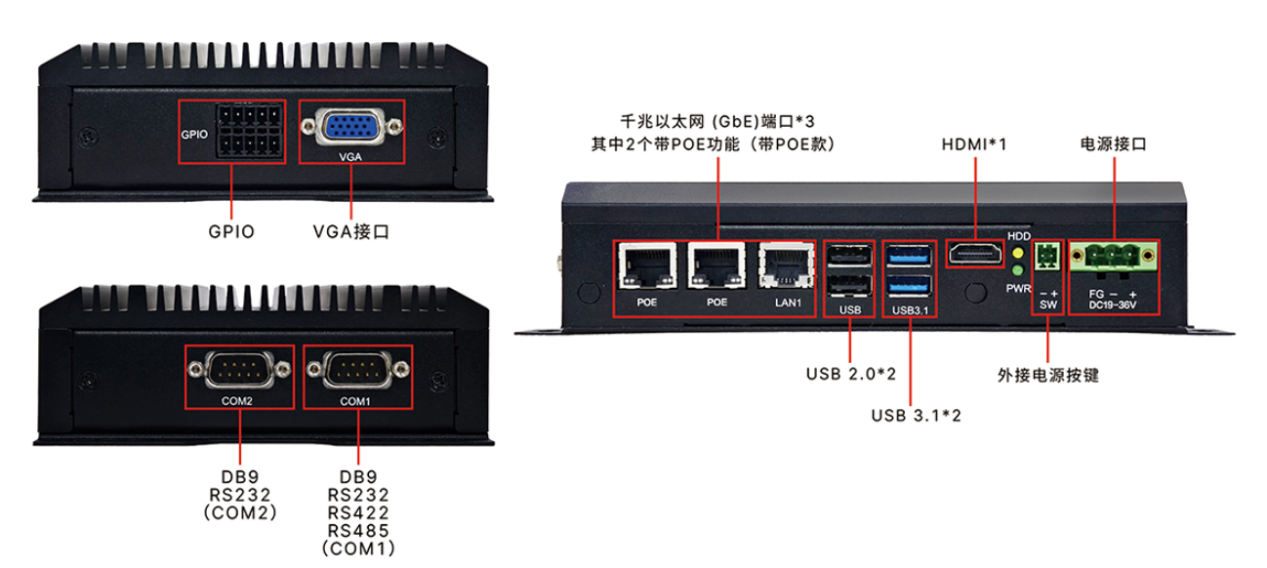

RS232/RS-422/485 定義如下圖所示,按照定義接線:

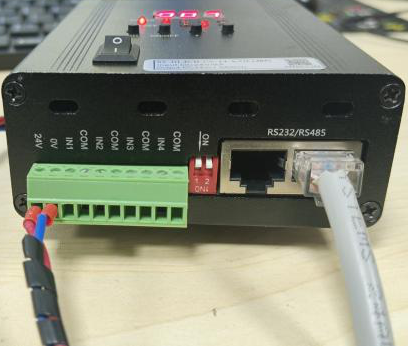

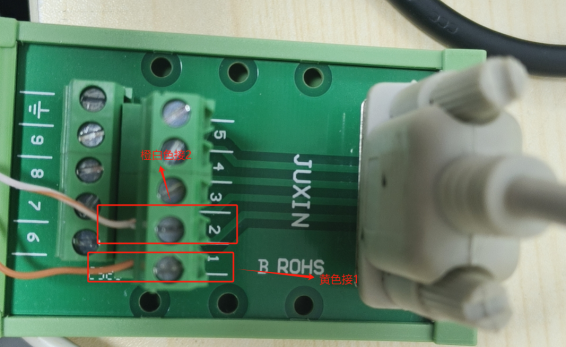

已知6413的485模式在COM1串口上是1,2針腳輸入輸出,需要準備RJ45 網線將水晶頭插入數字光源控制器的485 RJ45接口,將另外一端的網線拆開,將橙白色的線與2連接,黃色的線與1連接

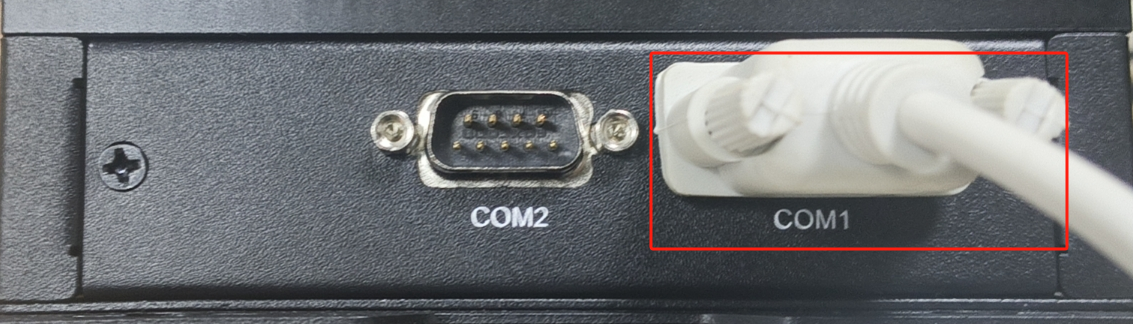

將串口線與COM1連接

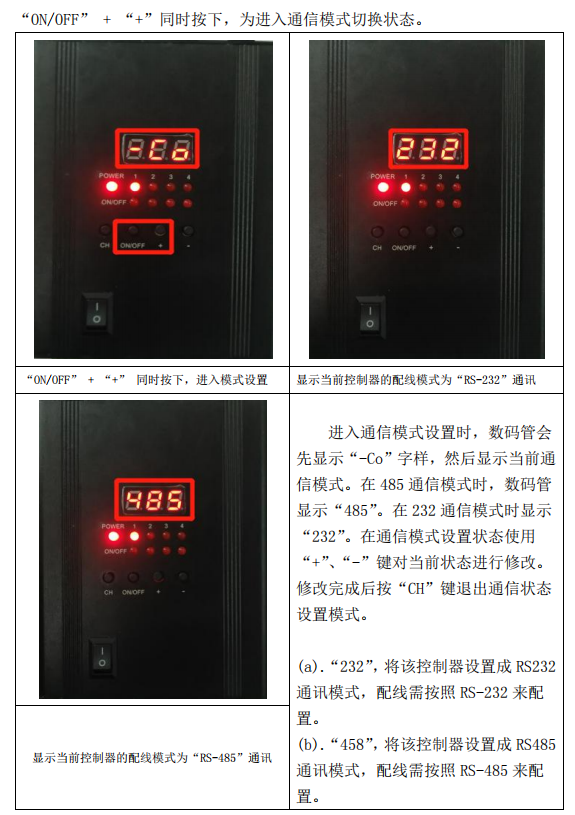

2、將SY-DL4CH-CV-24-C-GL光源控制器通訊模式設置成 485 模式,設置方法如下:

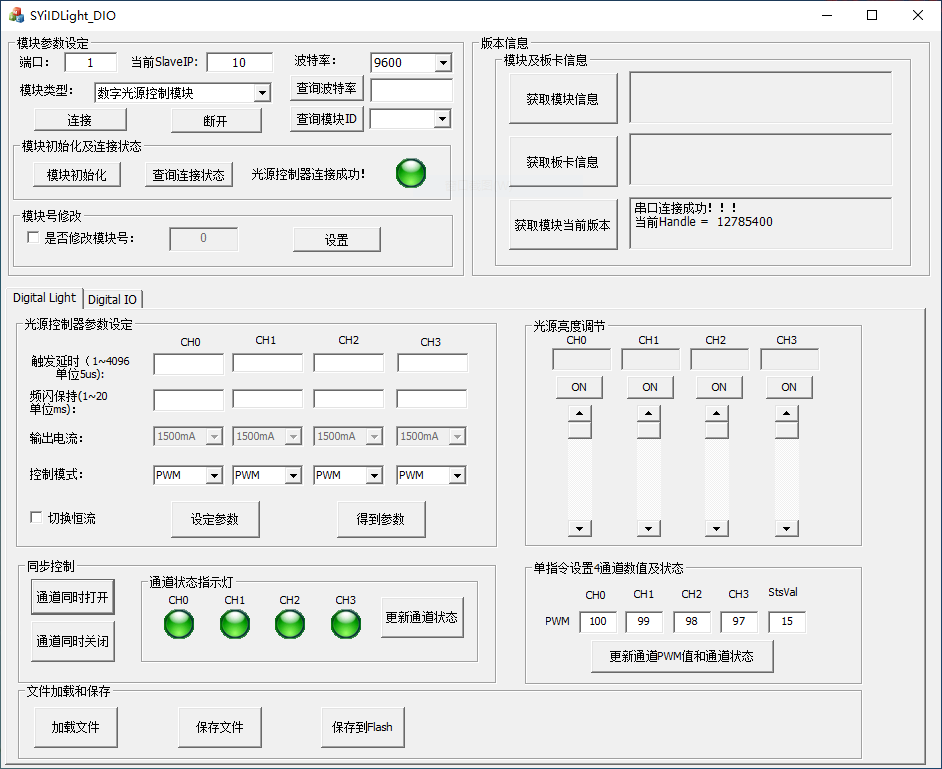

3、使用光源控制器 DEMO 軟件測試連接是否正常

SYilDLight_DIO程序位置: C:\Program Files\Shuangyi\SY-COM Module\Utility\SYiIDLight.exe
