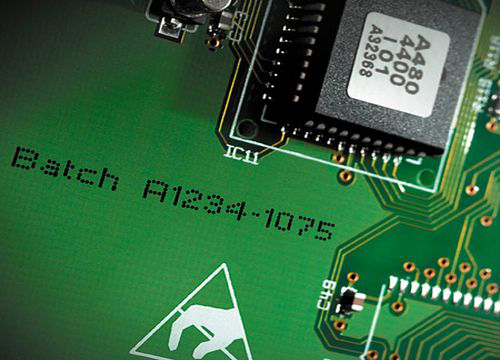

PCB板符文標識的重要性不言而喻,它們不僅承載著電路板上各元器件的身份信息,還直接關聯到電路的連接準確性、設備的維修與調試,以及整體產品的性能和可靠性。這些符文標識通常使用絲印機進行絲網印刷完成,確保在復雜的電路板生產過程中,每個元器件都能被準確無誤地識別和定位。
而在PCB板的絲網印刷流程中,WiseAlign視覺對位軟件扮演了核心驅動者的角色。該軟件專為行業內追求極致精度的對位任務而打造,能夠精準捕捉并精確對齊PCB板上那些細微的標識和錯綜復雜的電路布局。其依托尖端的圖像分析技術和精細算法,實現了微米級(μm)甚至更高的亞米級別,絲印中大致精度能做到,如±0.002mm級別的卓越對位精度。這種高度的準確性不僅確保了印刷圖案的清晰無誤,還極大地減少了因?qū)ξ徽`差產生的次品,從而提升了產品質量。
WiseAlign視覺對位軟件以其高效的圖像處理機制和優化的工作流程,顯著加速了對位過程。在此類應用實例中,這一過程能在瞬間完成,快至0.3秒,根據需求也能夠更短,極大地縮短了生產周期,為大規模、連續性的PCB板印刷生產注入了強勁動力,有效提升了整體的生產效率。
WiseAlign視覺對位系統在此PCB標識絲印中的應用模型如下:

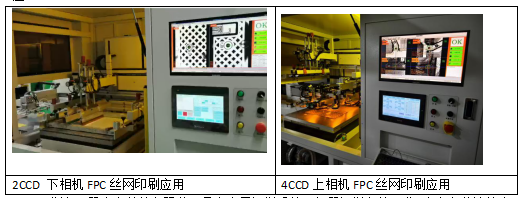

WiseAlign-2C雙相機自對位和WiseAlign-4C四相機自對位在工業自動化中應用非常廣泛,機構工藝簡單易實現,軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用,F(xiàn)PC柔性線路板對位精度可達±0.02mm,對位時間在0.4s內完成。

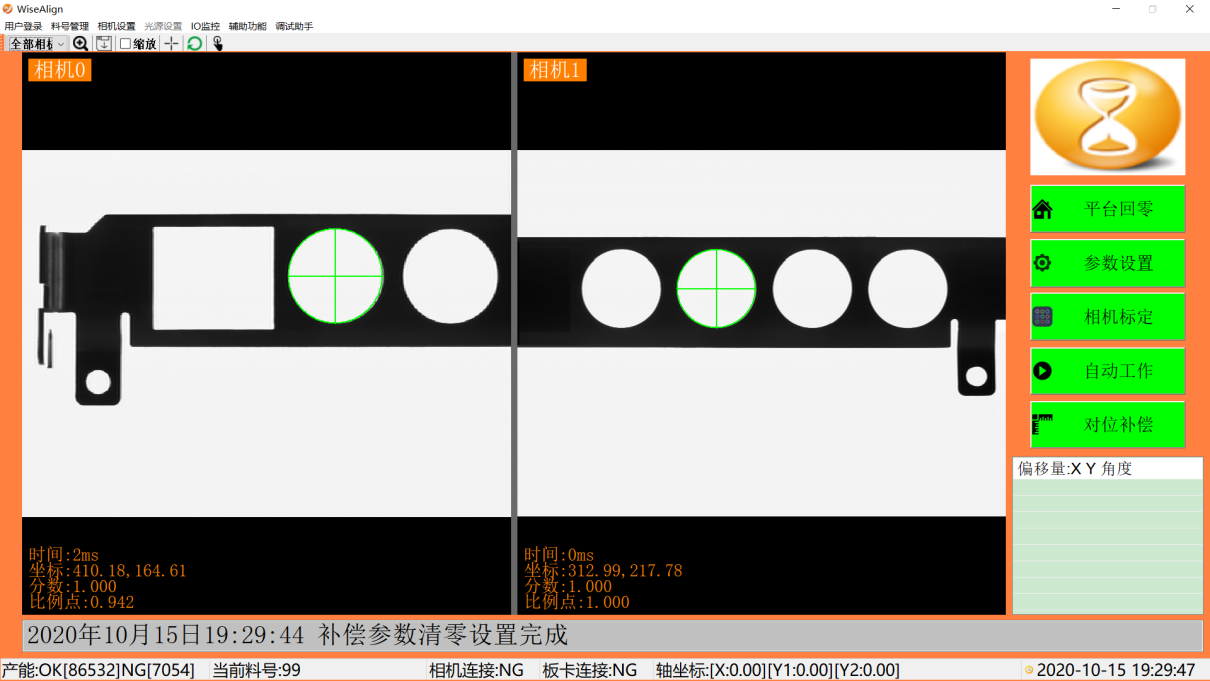

WiseAlign-2C軟件主界面

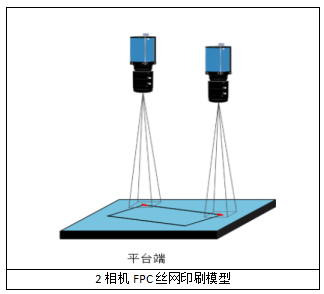

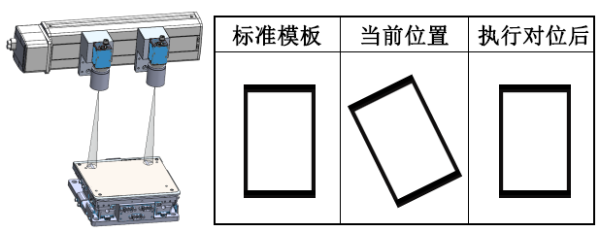

對位原理圖示

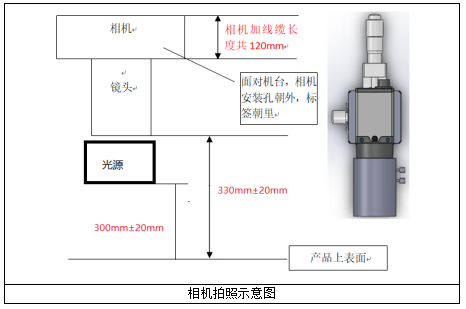

打光配置如下:

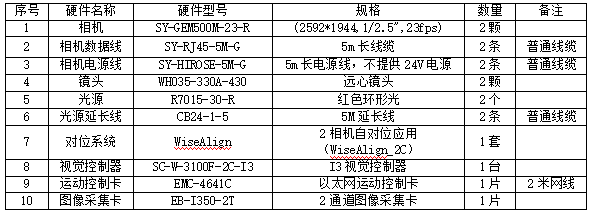

硬件配置清單如下:
此方案適用領域?yàn)?FPC、軟硬結合板(R-FPC)、柔性扁平電纜(FFC)、集成電路(IC)、塑料外殼和面板、陶瓷基板、多層板等電子元器件的表面絲網印刷、填孔、通孔相關工藝制造。
深圳市雙翌光電科技有限公司是專注于視覺系統及機器視覺部件研發、生產和營銷的高科技企業,是專業的機器視覺核心部件及解決方案提供商。雙翌視覺堅守“持續創新”的理念,目前已經成功在消費電子、新能源、半導體、汽車、物流、交通、醫藥、科研等行業為客戶提供優質的產品和定制化的視覺解決方案。
