PVC薄膜，全名為Polyvinylchlorid薄膜，是一種由聚氯乙烯（PVC）為主要成分制成的塑料薄膜。它以其獨特的物理和化學性能，在多個行業中得到了廣泛應用。PVC薄膜不僅具有良好的耐磨性、耐刮性、耐水性和耐油性，還能抵抗多種化學物質的侵蝕，這使得它在包裝、建材、醫藥、電氣等領域中發揮著重要作用。

絲網印刷是PCV薄膜應用中一種重要的技術。PVC薄膜絲網印刷是將油墨通過絲網印版上的網孔轉移到PVC薄膜表面，形成所需圖案和文字的過程。這種技術結合了PVC薄膜的優良性能和絲網印刷的高精度特點，使得印刷品在色彩、清晰度、耐久性等方面都達到了很高的水平。

在PVC薄膜的絲網印刷過程中，引入WiseAlign視覺對位軟件無疑將帶來顯著的優勢。WiseAlign，作為雙翌光電科技有限公司專為印刷行業研發的簡易型CCD視覺對位軟件，其高精度、高效率與易操作性完美契合PVC薄膜絲網印刷的需求。該軟件通過高精度的視覺識別與定位技術，將圖案與PVC薄膜表面的位置精確匹配，確保每一次印刷都準確無誤，顯著提升印刷精度至微米級，達到±0.002mm的卓越表現。

WiseAlign的快速對位速度和高效的圖像處理算法，對位時間能輕松控制在0.3秒內，這一步驟節省的時間，能夠有效縮短整個流程的生產周期，提升了生產效率，讓機器產量翻倍。在卷對卷PVC薄膜的連續印刷作業中，這一特性尤為關鍵，速度的提升，有助于企業實現大規模、高效率的生產目標。此外，WiseAlign視覺對位軟件還具備降低廢品率的能力，一是通過算法帶來的精確對位減少因位置偏差導致的次品，從而提升產品質量和生產效益。二是系統軟件能夠?qū)Ξa(chǎn)品進行印刷質量的檢測，確保產品的生產質量，及時發現各種細小瑕疵，及時作出印刷上的調整，避免了企業物料的損失。

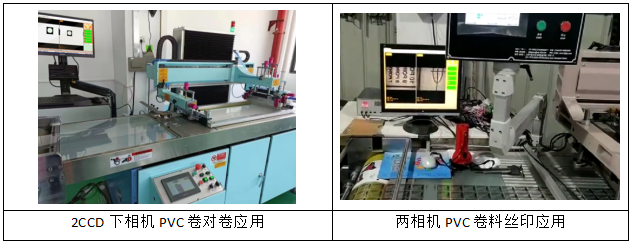

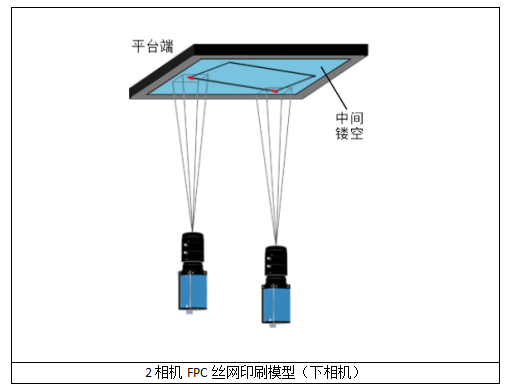

WiseAlign視覺對位系統在這項卷對卷PVC膜應用案例的應用模型如下：

WiseAlign-2C雙相機自對位系統是工業自動化中運用最多的系統之一，軟件的界面分布簡潔明了，便于用戶快速上手。在此案例中，利用WiseAlign軟件進行高精度、高速度的對位作業。

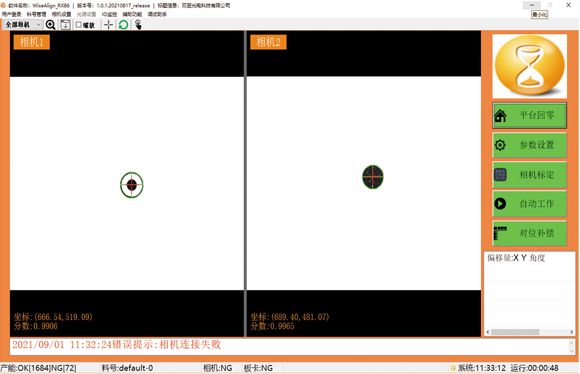

WiseAlign-2C應用的軟件主界面

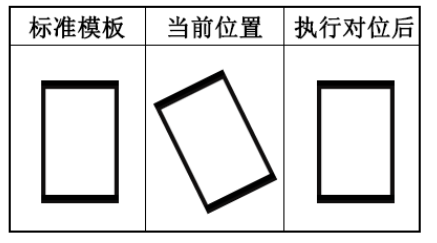

對位原理圖示

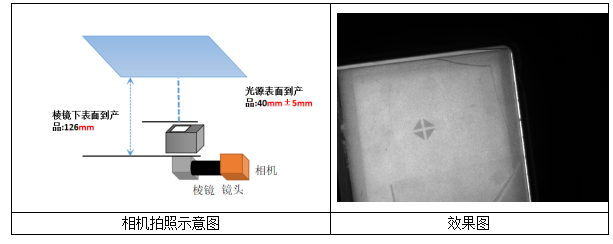

打光配置和實際Mark點拍照圖如下：

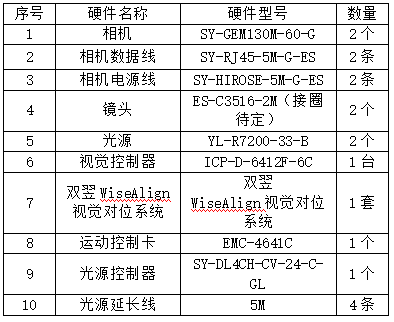

硬件配置清單如下：

此方案適用領域為:PET薄膜、PVC薄膜、柔性扁平電纜（FFC）、柔性觸摸屏、電熱膜、地暖膜、鋁箔、銅箔等金屬箔材、光學薄膜、絕緣薄膜等軟性卷材的絲網印刷、填孔、通孔、檢測等相關工藝制造。
