全球半導體行業的快速發展和需求的不斷增加，為半導體視覺檢測設備的機器視覺進入半導體行業提供了一個適當?shù)钠鯔C(jī)。半導體制造業是一個要求高精度、高功率、零誤差的行業。由于現代加工技術的快速發展，對檢測的需求越來越高，普通檢測技術不能滿足要求，機器視覺是集圖像處理、機械工程技術、控制、電光源照明、光學成像、傳感器、模擬和數字視頻技術、計算機硬件和軟件技術為一體的綜合技術，可以滿足半導體行業的檢測需求，可以快速準確地執行各種檢測功能，在半導體生產過程之中發揮重要作用。

半導體測試設備和視覺檢測系統在半導體行業的應用實例：

1.機器視覺技術在小型電子元器件及工業產品外觀檢查中的應用

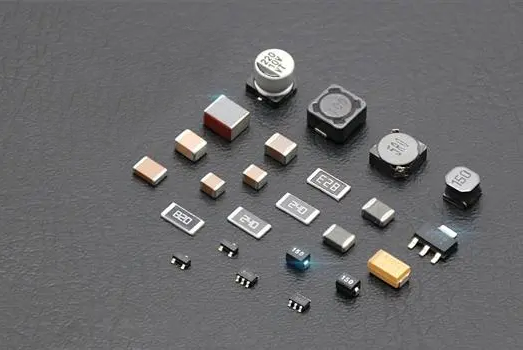

機器視覺技術在小型電子元器件的質檢中發揮著不可或缺的作用。無論是貼片產品的外觀測試，還是硅片的精密檢測，機器視覺都能勝任。在這些檢測中，重點關注的缺陷包括印刷錯誤、內容錯誤、圖像錯誤、方向錯誤、漏印以及表面缺陷等多種問題。檢測系統通過高速自動拍照的方式捕捉被測物體表面的細微變化，隨后將捕獲的數據實時傳輸至計算機進行深度處理。經過復雜的算法分析，系統能夠迅速而準確地識別出存在缺陷的產品，從而實現快速篩選與分類，大大提高了質檢的效率和準確性。

2.機器視覺在集成電路芯片與電子連接器平面度檢測中的應用

對于集成電路芯片和電子連接器這類高精度產品，機器視覺技術的應用至關重要。在平面度檢測中，機器視覺系統能夠精確測量引腳的數量和幾何形狀，包括引腳之間的間距、寬度、高度以及彎曲程度等關鍵參數。通過自動化、連續化的檢測流程，不僅顯著提高了檢測效率，還大大降低了人工成本，并減輕了工作人員的勞動強度。更重要的是，機器視覺技術保證了檢測的準確性和一致性，有效避免了人為因素導致的誤差，確保了產品質量。

3.機器視覺在PCB微電腦通訊接口及SMT元件檢測中的應用

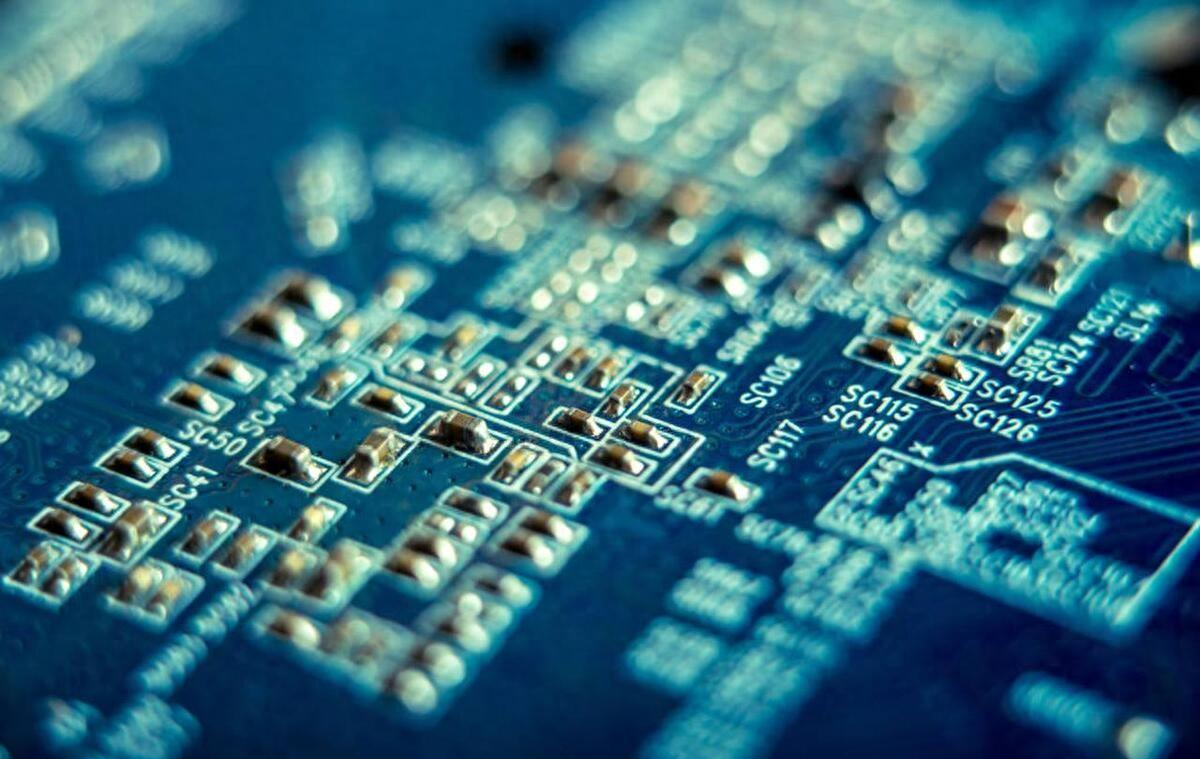

在PCB微電腦通訊接口和SIM卡插槽的檢測中，機器視覺技術同樣發揮著重要作用。通過精確的定位和識別，機器視覺系統能夠確保SMT元件的準確放置和表面安裝的完整性。同時，它還能對焊接過程進行實時監控，包括SP焊膏檢測、回流焊和波峰焊等多個環節，確保焊接質量符合標準。此外，機器視覺技術還能對電纜連接器的數量進行精確檢測和測量，為產品的質量控制提供有力保障。
