MasterAlign全景視覺點膠應用軟件

MasterAlign全景視覺點膠應用軟件提供一種全景視覺引導點膠的智能合機器視覺圖像處理方法，提供建模工具，快速提取圖像中的待處理物件邊緣點像素坐標信息。并結合視覺與點膠運動執行結構的標定，轉換為機械坐標信息，從而實現快速的產品換型，引導執行機構進行加工點膠等，大大提高的生產效能。

MasterAlign全景視覺點膠應用軟件采用視覺引導點膠，與現有的技術方法相比，利用視覺引導點膠及利用建模工具，加快了產品邊緣點像素獲取并轉換成執行機構坐標，減少換型消耗的時間。利用建模工具的亞像素提取輪廓能力，提高了待處理產品的位置精度。本方法已于實際生產加工流程中發揮其有效的作用。

1、 全景定位物料，減少產品換型帶來繁瑣操作的困擾；

2、 快速兼容產品輪廓，引導機械手精準對物料點膠；

3、 全景視覺點膠應用于不同行業的物料點膠應用。

MasterAlign視覺點膠引導應用軟件應用案例

MasterAlign視覺點膠引導應用軟件配合機械手案例（多目標帶角度點膠）

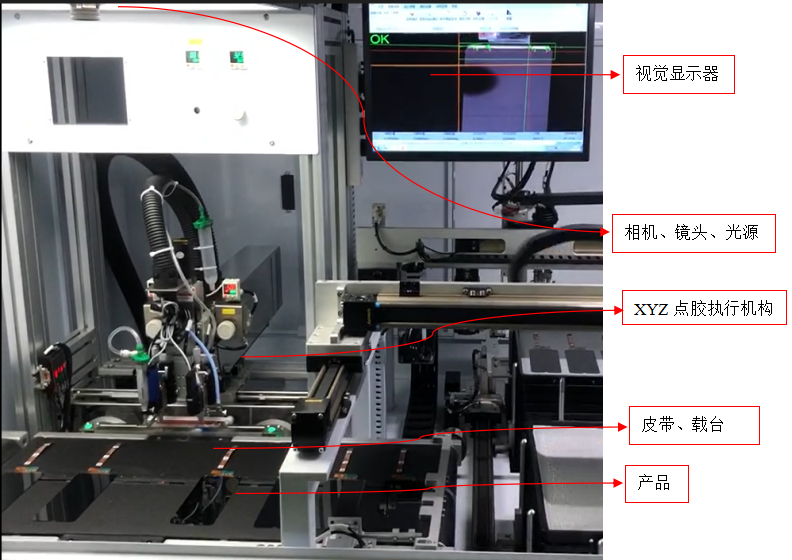

系統架構

視覺定位系統采用打正向光方式，光源在機械手上方，CCD從上往下拍攝，進行圖像分析定位。相機將計算出的像素坐標轉換為點膠執行機構的物理坐標，視覺軟件與機械手進行網口通訊，將視野內物料的物理坐標發送給點膠執行機構，點膠執行機構將膠體準確的點到產品上。

系統采用宮格標定，自定義行列數和間距及旋轉角度，通過機械手發送的當前機械坐標，視覺軟件自動計算出宮格機械坐標，視覺軟件與機械手進行網口通訊，機械手吸取物料到達指定的機械坐標，相機拍攝物料計算出像素坐標和機械坐標的關系。

系統配置

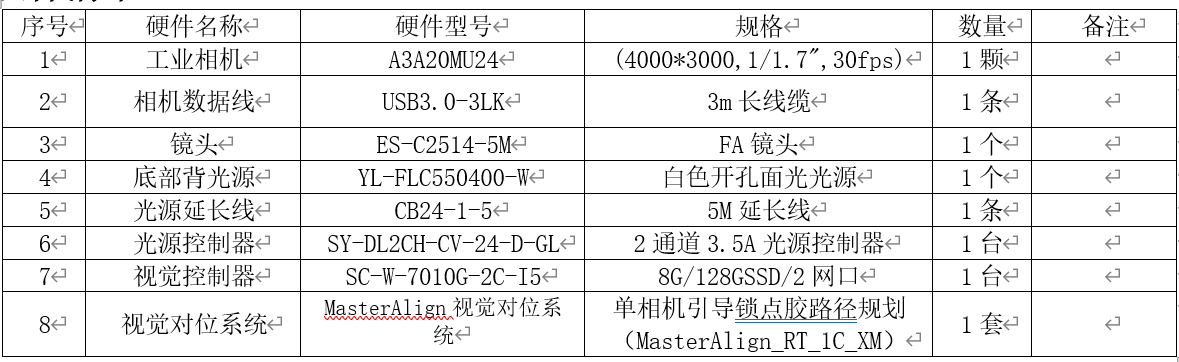

系統配置清單

設置軟件配置

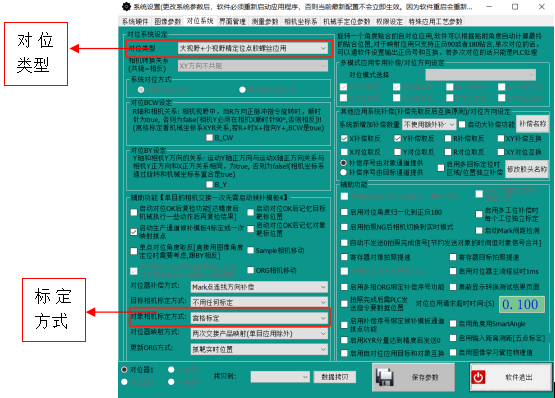

設置軟件配置-基礎參數

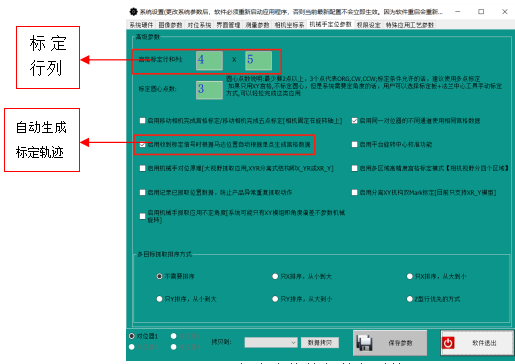

標定宮格的行數和列數

軟件操作介紹

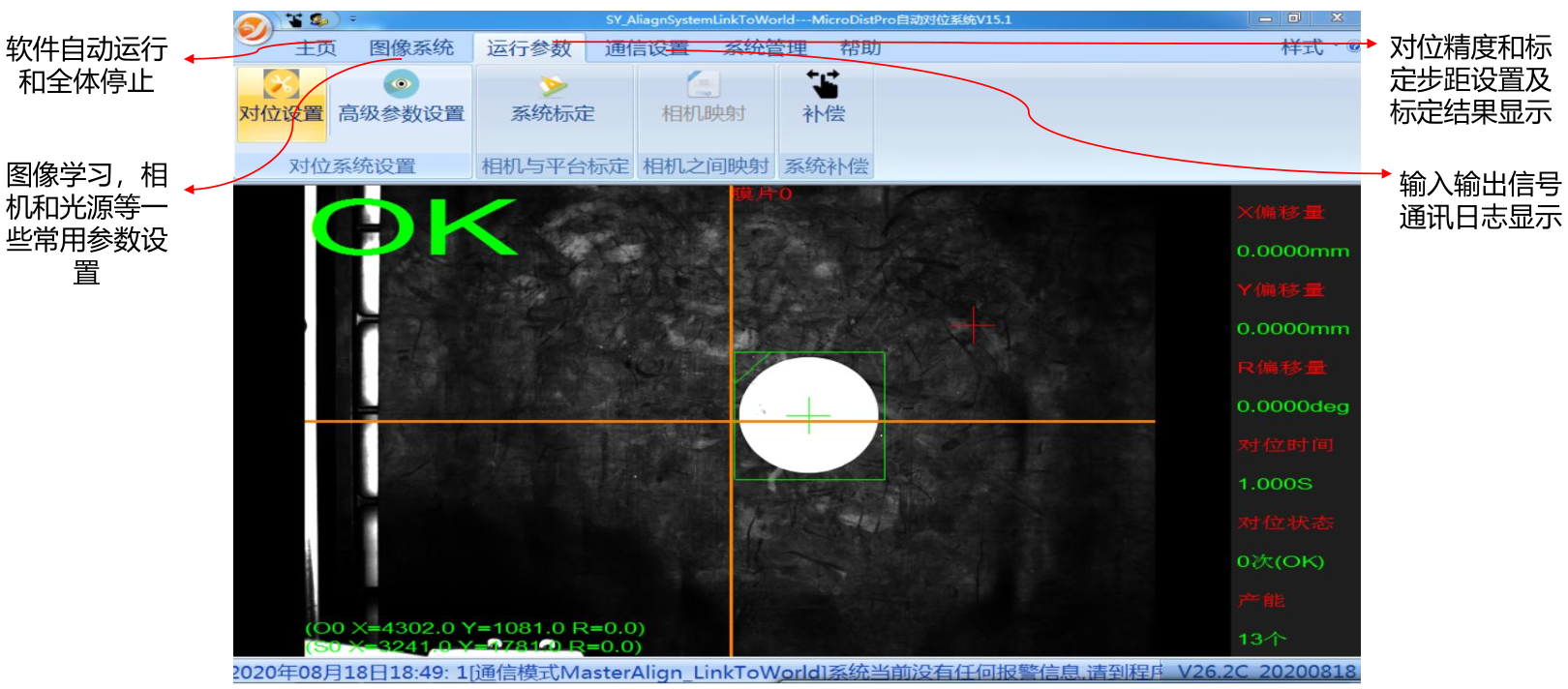

軟件主頁

說明：只要相機位置有移動必須要進行標定

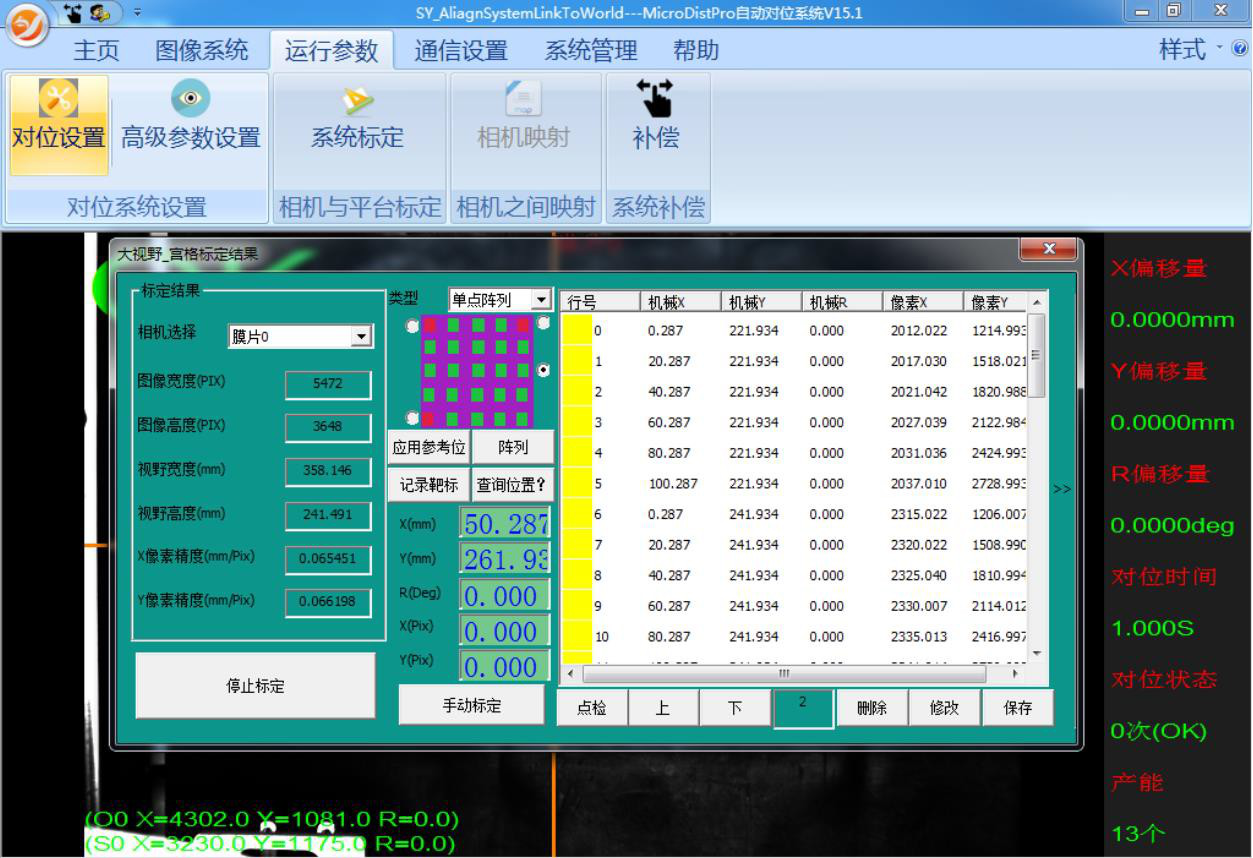

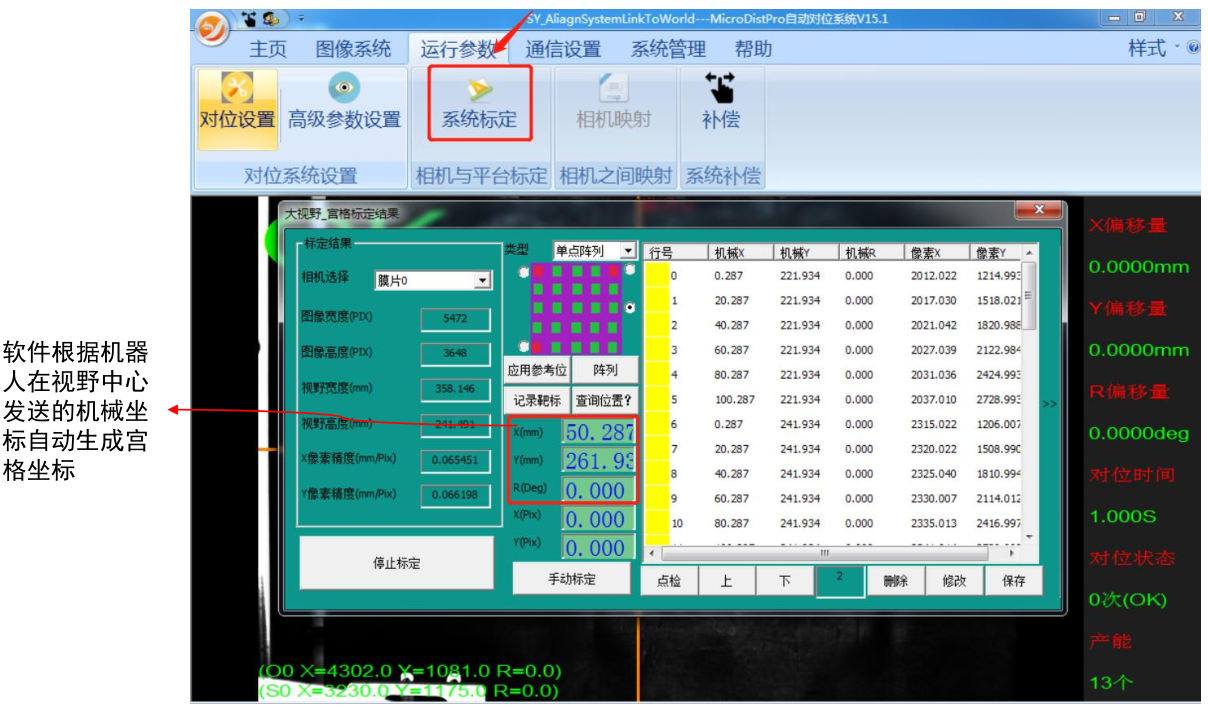

系統標定（機械手根據宮格坐標走位置，相機對產品進行每個位置拍照）

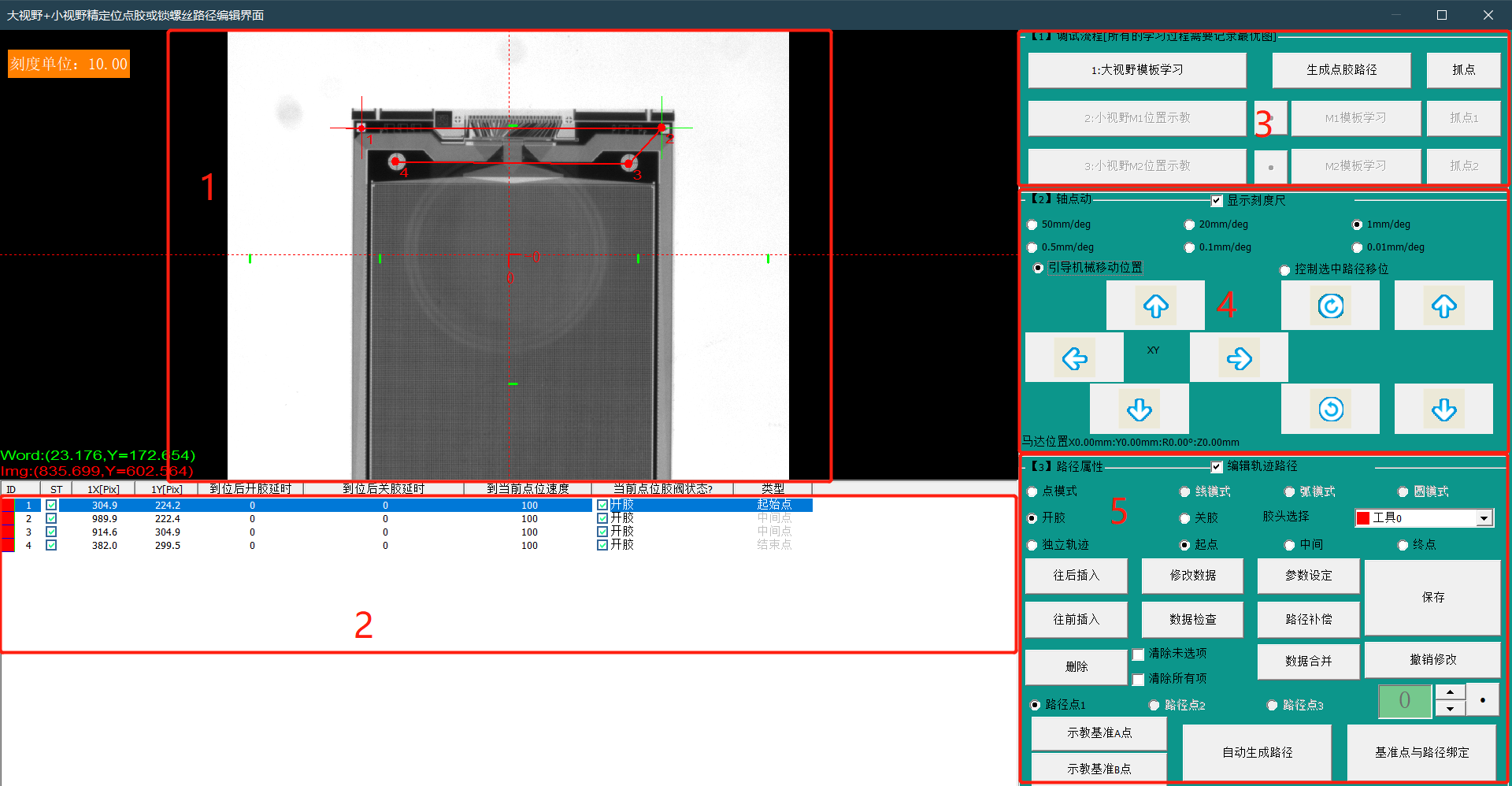

高級參數設置（點膠路徑規劃）

1：圖像、膠路顯示

2：膠路點位、參數。

3：調試按鈕。

4：點膠軸JOG、點膠點位JOG。

5：膠路編輯。

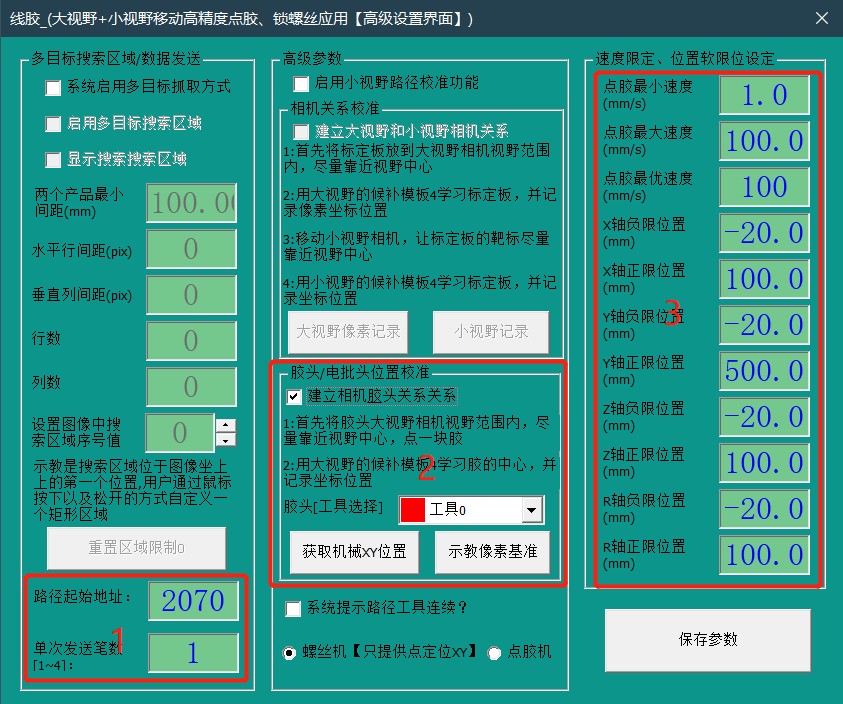

參數設定（膠頭示教以及點膠參數設置）

1：寄存器與膠路的關系：可根據PLC寄存器的設置調整膠路數據地址。

2：點教頭示教：示教點教頭與視覺圖像的關系

3：速度、限位設定：設置點膠速度、點膠相關軸的軟極限

說明：更換膠頭必須要示教膠頭位置

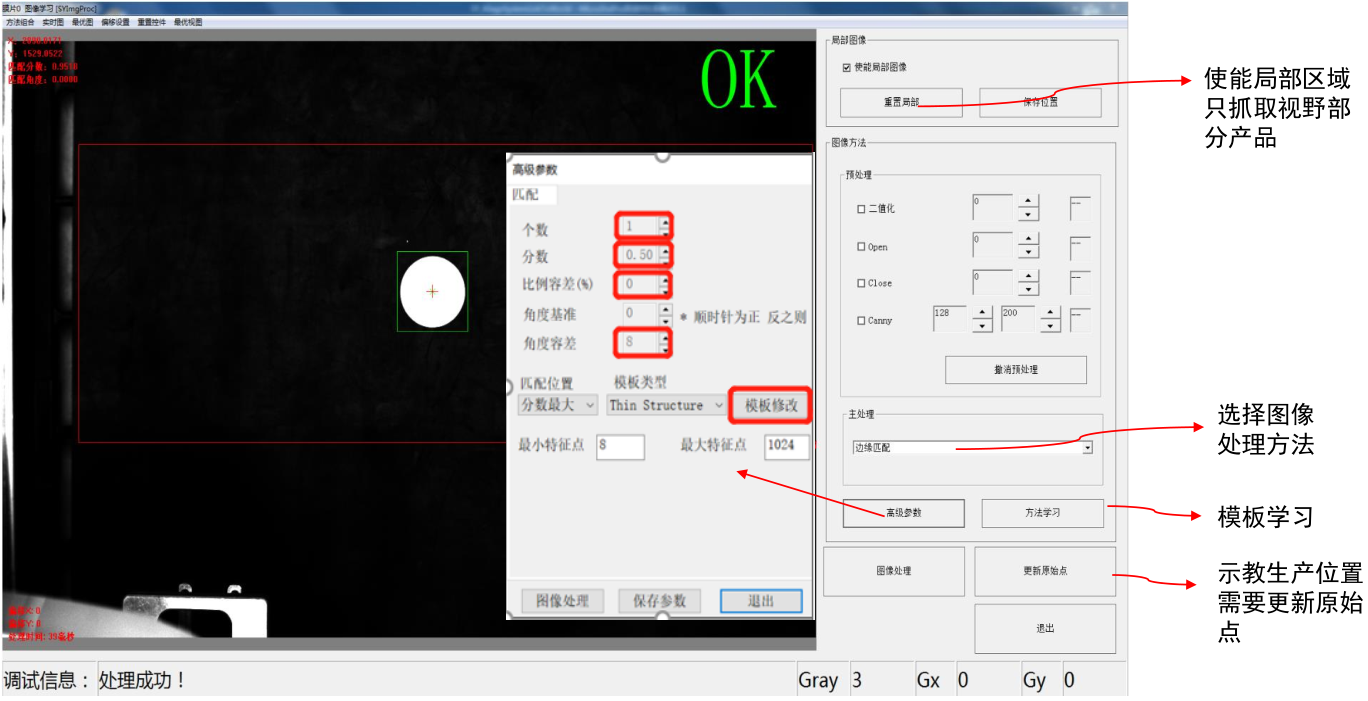

模板制作

進入高級參數界面設置相關參數：

個數：查找產品的個數。

分?jǐn)?shù)：和學習目標模板分?jǐn)?shù)的相似度，建議分?jǐn)?shù)0.5左右。  比例容差：學習的目標模板和查找產品的大小比例，建議0至2 左右。

角度容差：允許來料產品角度變化的范圍正負值，超出設置的此范圍則匹配模板失敗。

模板修改：腌膜，剔除模板干擾點。

MasterAlign視覺點膠應用軟件通訊日志

MasterAlign視覺點膠應用軟件通訊版本，我們以MasterAlign_LTW介紹通訊部分知識，詳情見文中所述：

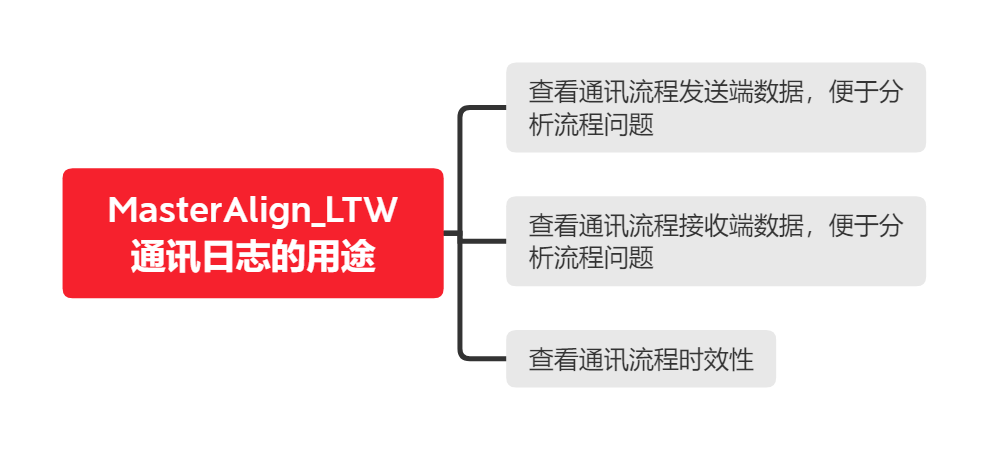

MasterAlign_LTW(下文中簡稱為MA_LTW)為雙翌自主研發的視覺對位系統應用軟件，軟件中的通訊日志可方便我們進行整個通訊流程的接收和查詢流程進行分析，詳情見文檔所示：

1、如何打開MA視覺對位系統通訊日志

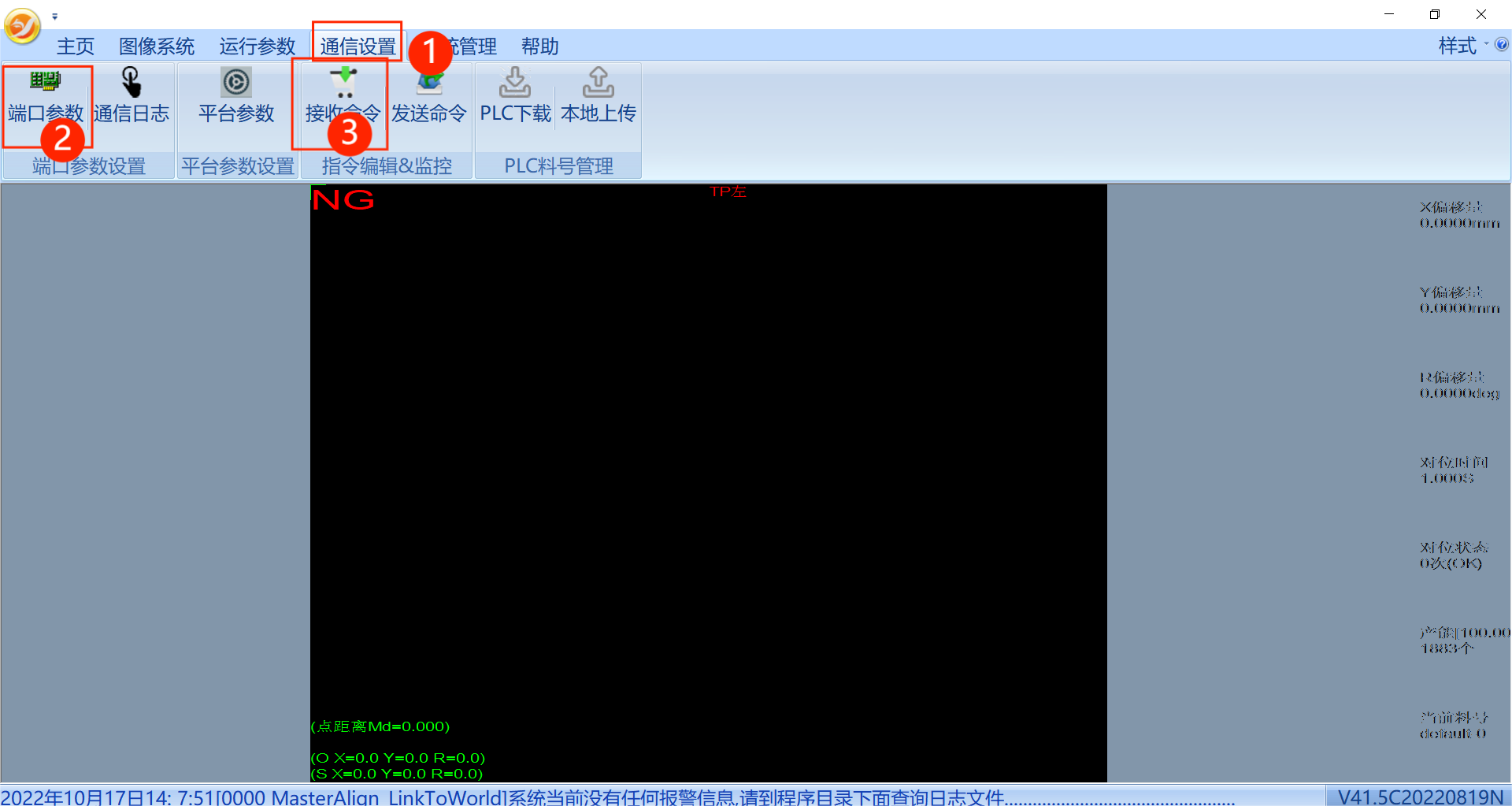

Fig.1 打開通訊日志方法

點擊圖像中①進入到通訊設置界面，點擊②③，分別打開通訊日志和端口參數界面

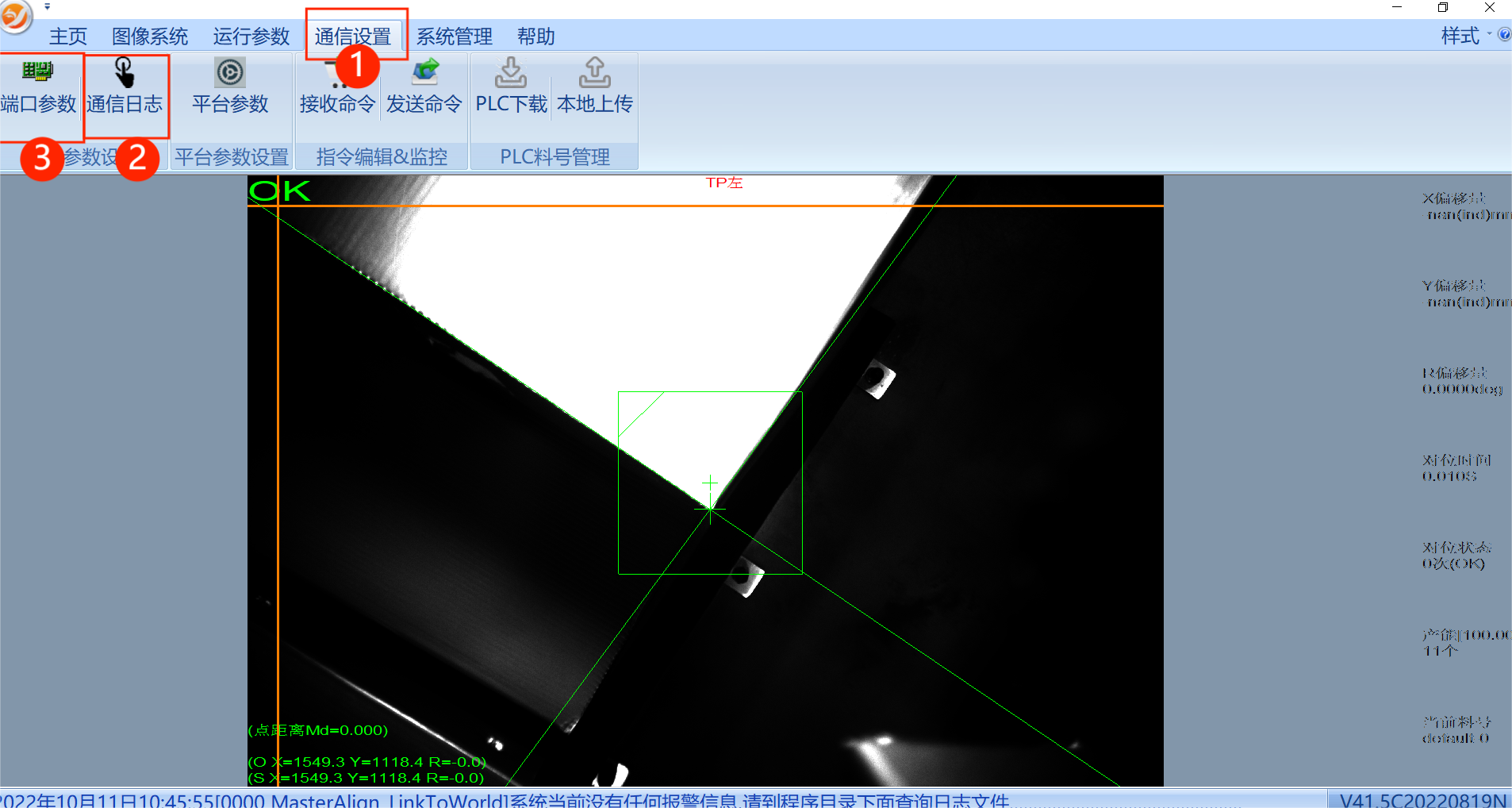

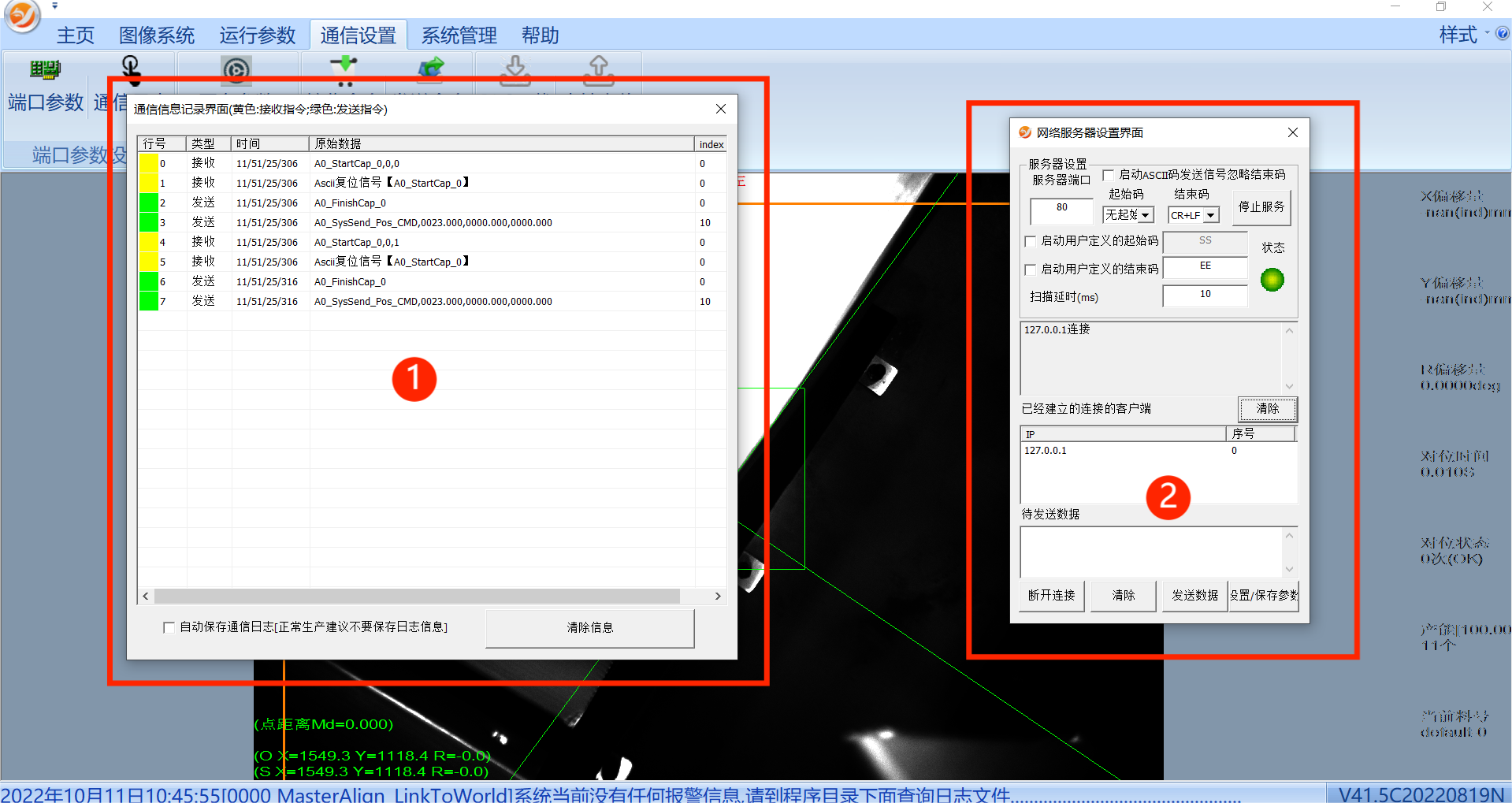

Fig.2 通訊日志和端口參數

下圖中①是通訊日志，②是端口參數

2、如何通過MA視覺對位系統通訊日志查看流程運行時間

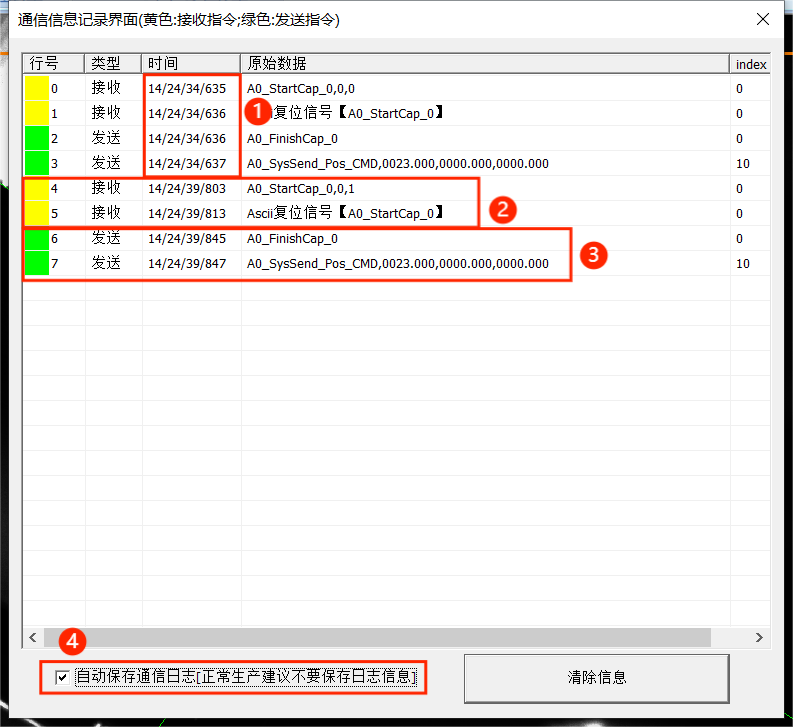

Fig.3 通訊日志界面

通訊日志：

①是一個流程的運行時間，由機器人發信號到視覺返回信號為一個通訊流程，時間是由時、分、秒、毫秒組成，例如圖中14/24/34/635 就是14時24分34秒635毫秒

②黃色是接收，機器人發過給視覺的數據和信號

③綠色是發送，視覺返回給機器人的數據和信號

④自動保存通訊日志里面的所以數據，生成數據在文件夾里面的“SYCommunicateLogFile”文件夾里面，通過存儲的日志文件可以看出發送的數據準不準確

3、MA_LTW通訊方式

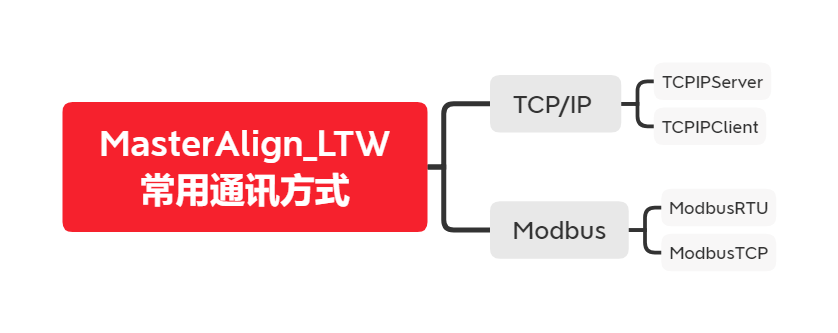

MA_LTW軟件廣泛應用于工業應用現場精密對位和精密裝配場合中,常用的通訊方式如下所示：

MA_LTW配合過的PLC和機械手通訊見網站鏈接所示：http://97431.com.cn/news_99.html

3.1 TCPIPServer

這是TCP網口連接通訊，需要設置IP，視覺軟件做服務器

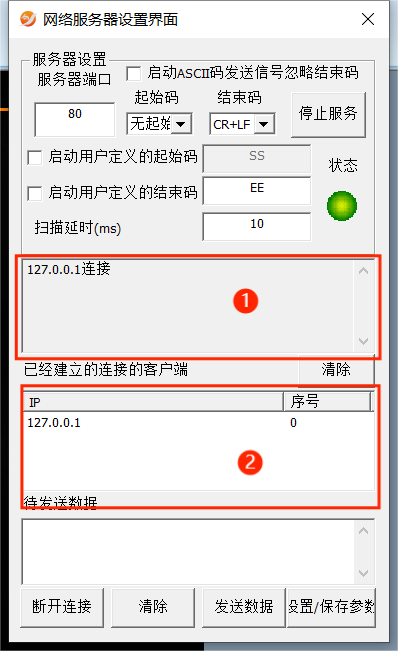

端口參數：①可以看到連接、斷開、接收的數據

  ②可以確認通訊是否保持連接，連接通訊的個數

起始符：通訊數據的開始標示

類型：STX是正文開始

結束符：通訊數據的結束標示

類型：CR是回車

   CR+LF是回車+換行

   ETX是正文結束

   LF是換行

   ETX+CR是正文結束+換行

更改端口、參數后需要點擊右下角“設置/保存參數”后再進行操作

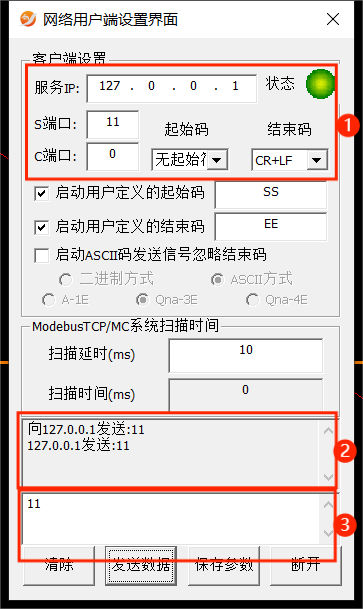

3.2 TCPIPClient

TCP網口連接通訊，需要設置IP，視覺軟件做客戶端

端口參數：②可以看到接收和發送的數據

         ③是手動發送給服務器的數據

S端口：服務器端口

C端口：本地端口

起始符：通訊數據的開始標示

類型：STX是正文開始

結束符：通訊數據的結束標示

類型：CR是回車

   CR+LF是回車+換行

   ETX是正文結束

   LF是換行

   ETX+CR是正文結束+換行

更改IP/端口、數據后需要點擊下面的“保存參數”后再進行操作

3.3 ModbusRTU

Modbus串口通訊

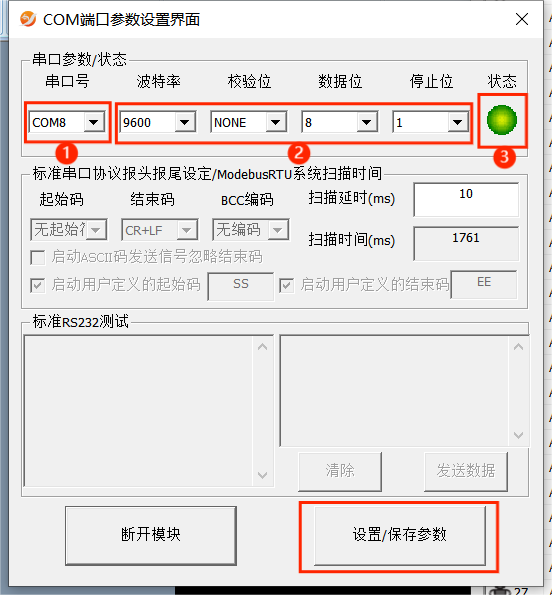

點擊①后打開端口參數②和接收命令③

①是串口號，要與PLC串口對上，②的設置要與PLC端口一致，③僅是代表端口是否打開，即使亮綠燈也不代表和PLC連接正常，修改①和②后要點擊右下角“設置/保存參數”保存參數

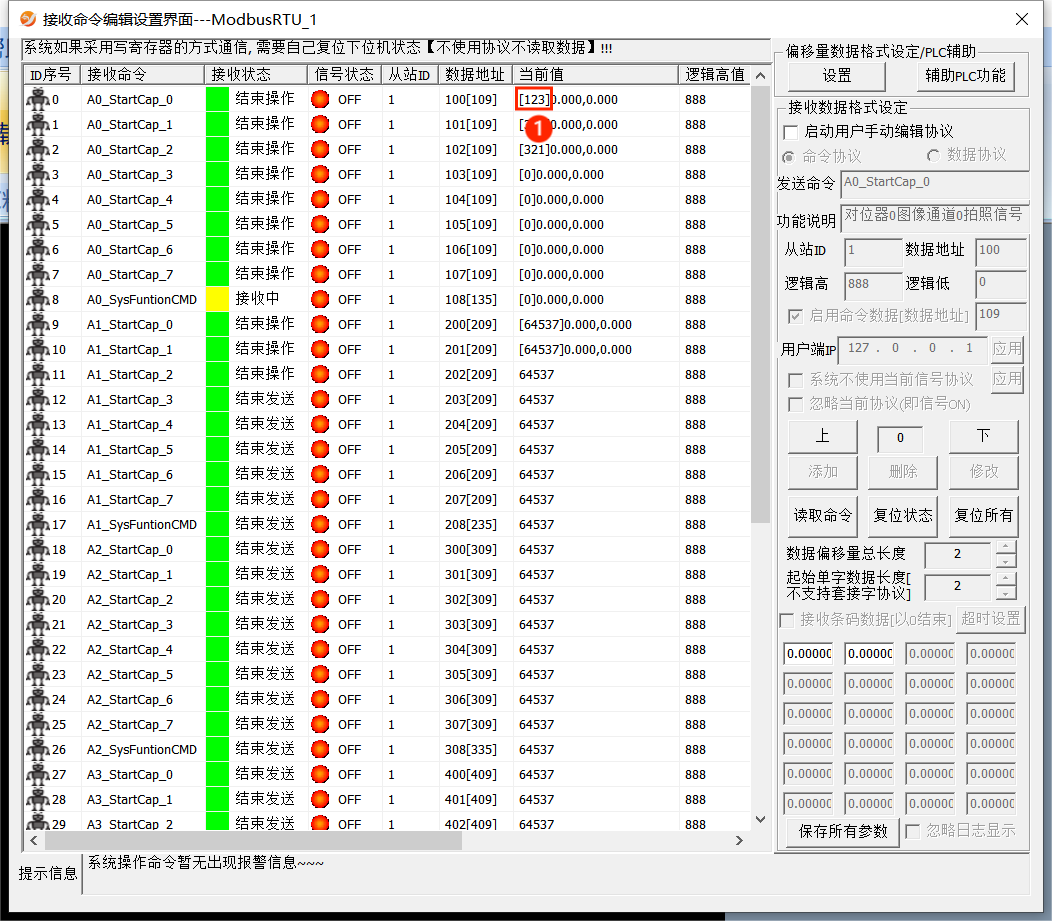

在①中可以看到PLC發送過來的數據

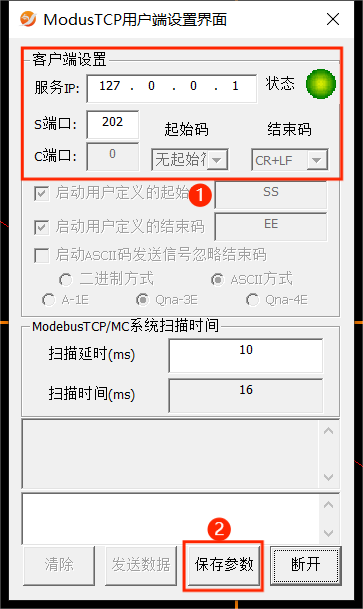

3.4 ModbusTCP

Modbus  TCP通訊

點擊①后打開端口參數②和接收命令③

連接通訊

在①里面修改IP和端口號，修改后須在②點擊“保存參數”

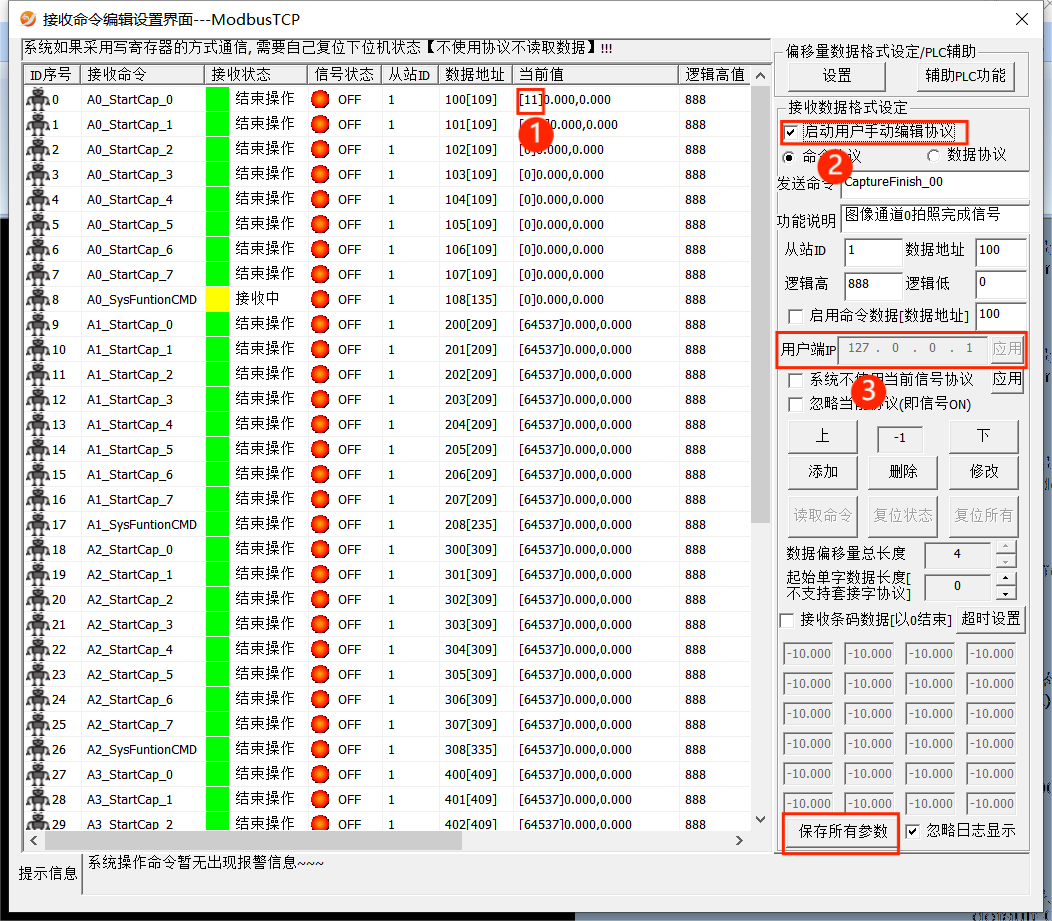

①是PLC發送過來，視覺接收到的數據，點擊②之后才能進行編輯右邊的數據，要保證③IP地址和PLC的地址一樣，修改后點擊下面“保存所有參數”保存，然后點擊②才可以退出
