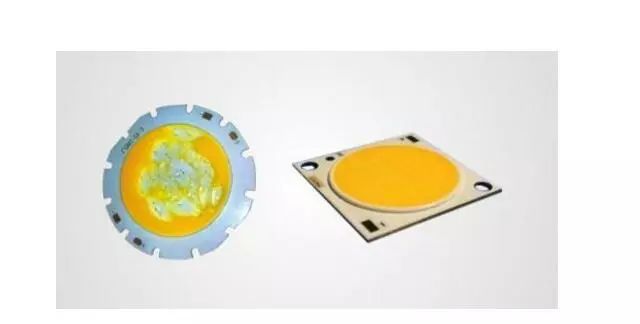

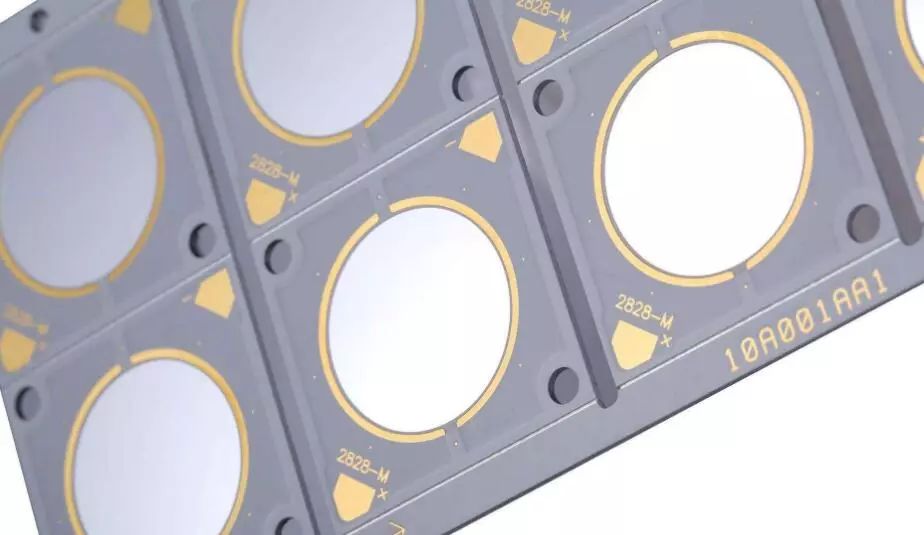

cob封裝的定義:
COB封裝即chipOnboard,就是將裸芯片用導電或非導電膠粘附在互連基板上,然后進行引線鍵合實現其電氣連接。如果裸芯片直接暴露在空氣中,易受污染或人為損壞,影響或破壞芯片功能,于是就用膠把芯片和鍵合引線包封起來。人們也稱這種封裝形式為軟包封。
COB封裝的優勢:
1.超輕?。嚎筛鶕?jù)客戶的實際需求,采用厚度從0.4-1.2mm厚度的PCB板,使重量最少降低到原來傳統產品的1/3,可為客戶顯著降低結構、運輸和工程成本。
2.防撞抗壓:COB產品是直接將LED芯片封裝在PCB板的凹形燈位內,然后用環氧樹脂膠封裝固化,燈點表面凸起成球面,光滑而堅硬,耐撞耐磨。
3.大視角:COB封裝采用的是淺井球面發光,視角大于175度,接近180度,而且具有更優秀的光學漫散色渾光效果。
4.可彎曲:可彎曲能力是COB封裝所獨有的特性,PCB的彎曲不會對封裝好的LED芯片造成破壞,因此使用COB模組可方便地制作LED弧形屏,圓形屏,波浪形屏。是酒吧、夜總會個性化造型屏的理想基材??勺龅綗o(wú)縫隙拼接,制作結構簡單,而且價格遠遠低于柔性線路板和傳統顯示屏模組制作的LED異形屏。
5.散熱能力強:COB產品是把燈封裝在PCB板上,通過PCB板上的銅箔快速將燈芯的熱量傳出,而且PCB板的銅箔厚度都有嚴格的工藝要求,加上沉金工藝,幾乎不會造成嚴重的光衰減。所以很少死燈,大大延長了的壽命。
6.耐磨、易清潔:燈點表面凸起成球面,光滑而堅硬,耐撞耐磨;出現壞點,可以逐點維修;沒有面罩,有灰塵用水或布即可清潔。
7.全天候優良特性:采用三重防護處理,防水、潮、腐、塵、靜電、氧化、紫外效果突出;滿足全天候工作條件,零下30度到零上80度的溫差環境仍可正常使用。

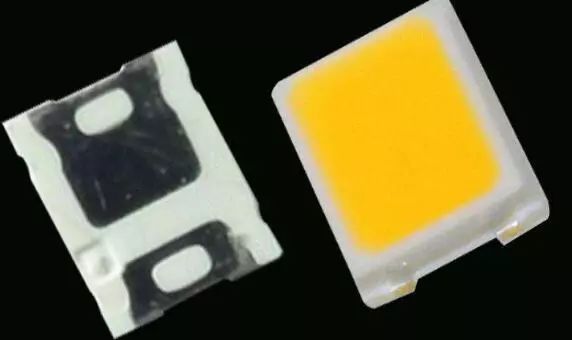

SMD的概念:
SurfaceMountedDevices的縮寫,意為:表面貼裝器件,它是SMT(SurfaceMountTechnology中文:表面黏著技術)元器件中的一種?!霸陔娮泳€路板生產的初級階段,過孔裝配完全由人工來完成。首批自動化機器推出后,它們可放置一些簡單的引腳元件,但是復雜的元件仍需要手工放置方可進行波峰焊。表面貼裝元件在大約二十年前推出,并就此開創了一個新紀元。從無源元件到有源元件和集成電路,最終都變成了表面貼裝器件(SMD)并可通過拾放設備進行裝配。在很長一段時間內人們都認為所有的引腳元件最終都可采用SMD封裝。
SMD的特點:
1.組裝密度高、電子產品體積小、重量輕,貼片元件的體積和重量只有傳統插裝元件的1/10左右,一般采用SMT之后,電子產品體積縮小40%~60%,重量減輕60%~80%。
2.可靠性高、抗振能力強。焊點缺陷率低。
3.高頻特性好。減少了電磁和射頻干擾。
4.易于實現自動化,提高生產效率。降低成本達30%~50%。節省材料、能源、設備、人力、時間等
