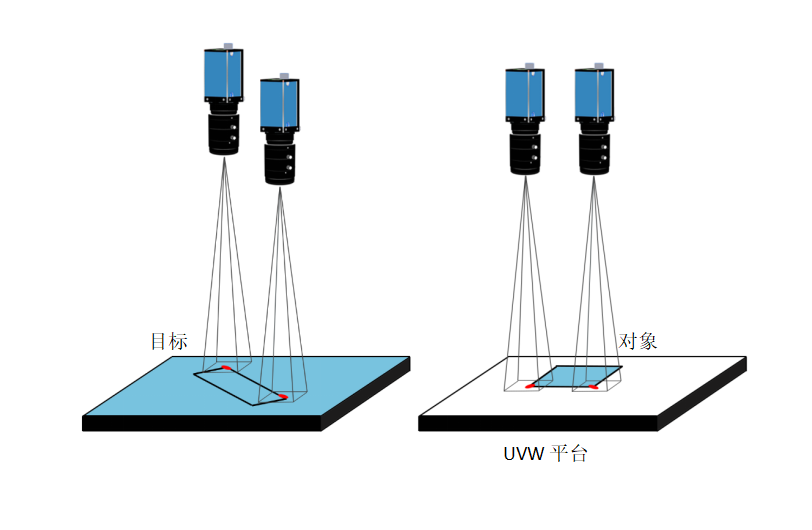

映射對位應用①目標產品和對象產品放置到視野中，放置目標產品的平臺稱為非對位平臺，放置對象產品的平臺稱對位平臺；②視覺系統拍攝兩個產品對應的靶標，計算對象產品和目標產品的位置偏差；③操控對位平臺機構執行偏差糾偏直到偏差小于設定值；④完成糾偏后，再執行設備下一步動作。主要應用領域有3C產品貼合組裝、機械手組裝，汽車制造等。

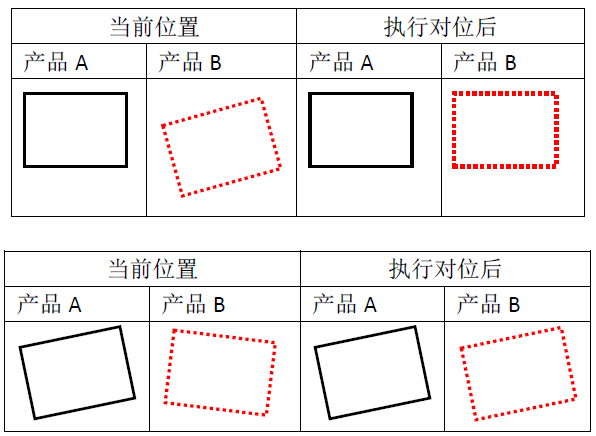

對位目標不固定，通過非對位平臺上的目標相機獲取坐標，通過映射關系轉換到平臺上相機中，再計算出對象和目標位置偏差，使對準目標位置。

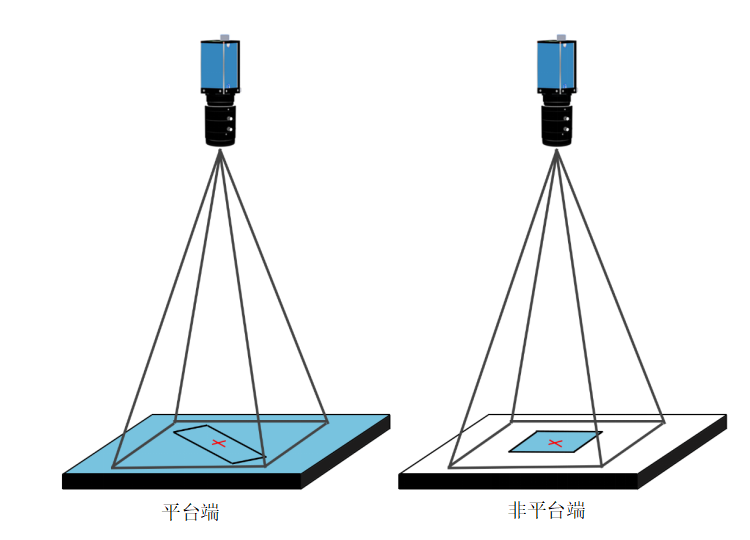

1.單目雙Mark映射對位模型

說明：平臺端和非平臺端來料位置都不固定，但是Mark與產品的相對位置固定。平臺端和非平臺端各有一個相機，拍照并找兩張照片中Mark的角度坐標差作為偏移量，根據偏移量和兩相機之間的映射關系，將平臺端的產品貼到非平臺端上。

應用場景：小尺寸產品或精度要求不高的產品

適用產品：如fpc與鋼片的貼合

適用尺寸：小尺寸

精度：±0.05mm

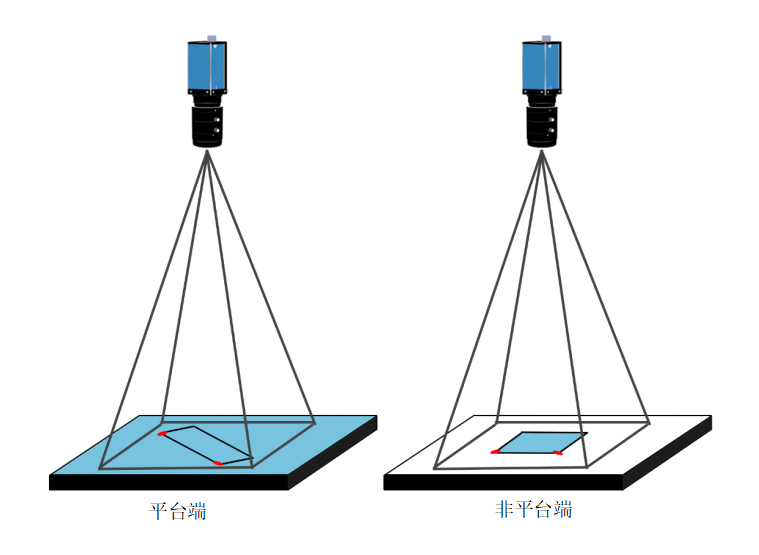

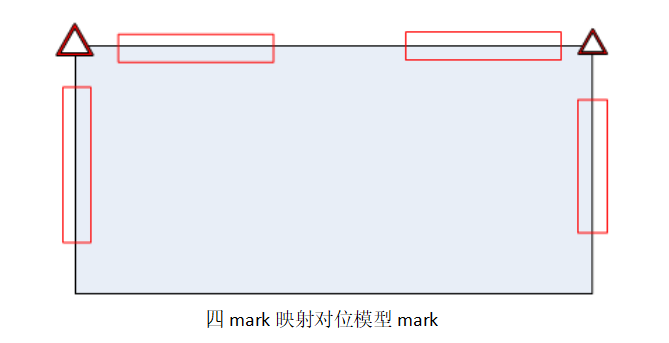

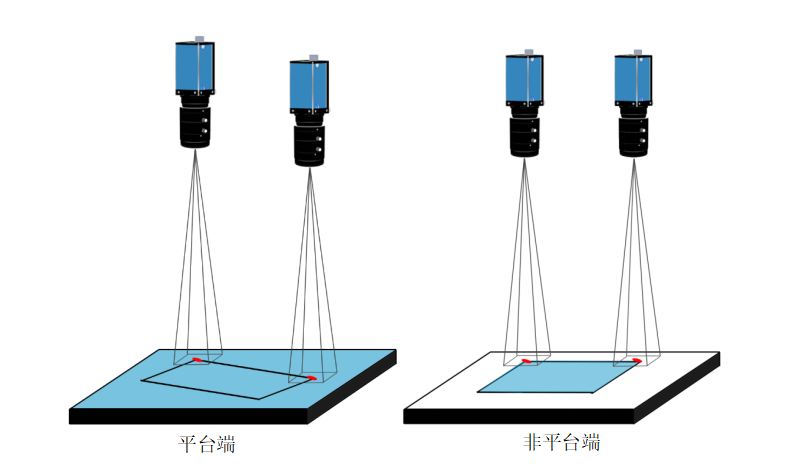

2.單目四Mark映射對位模型

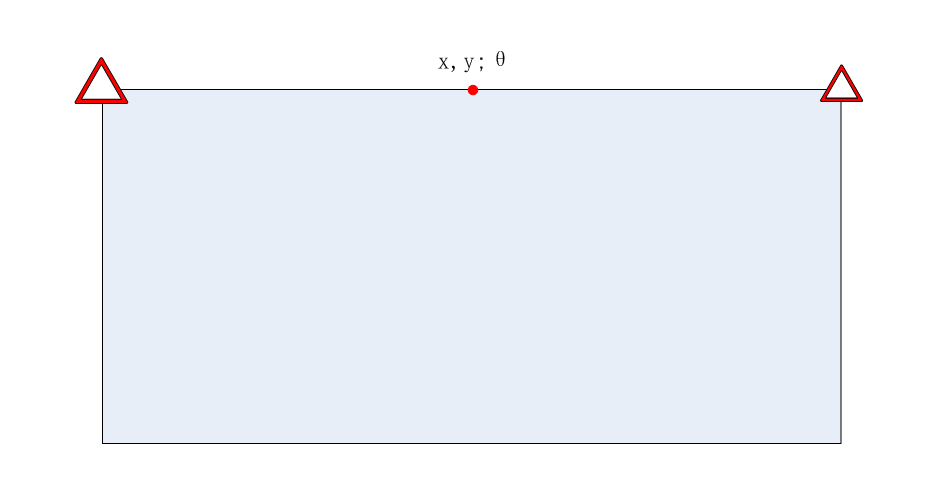

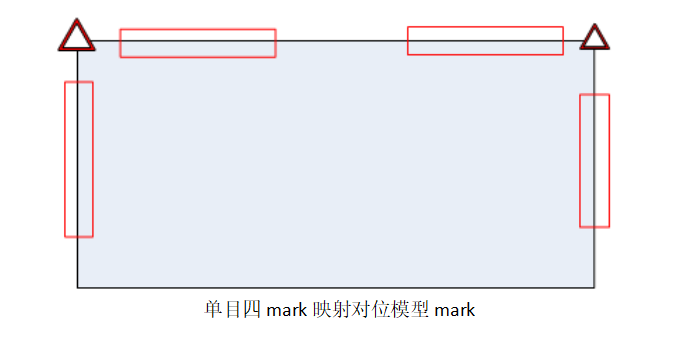

該模型下常見的Mark標志方法如下（同單目雙Mark自對位）：

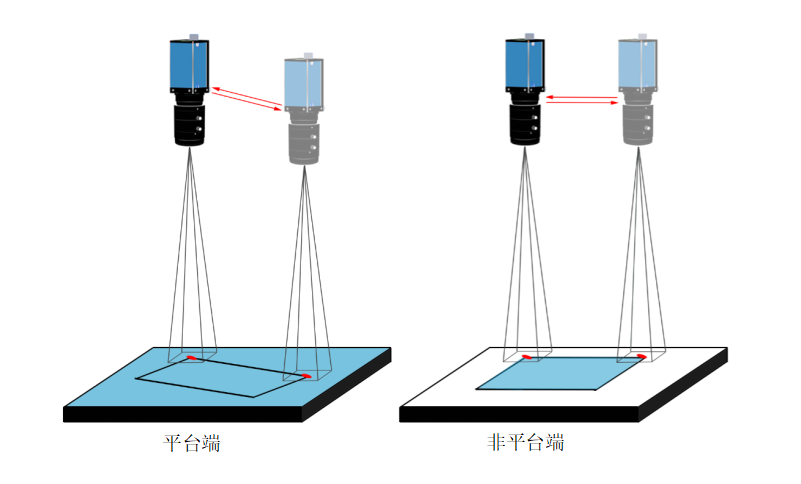

說明：平臺端和非平臺端來料位置都不固定，但是Mark與產品的相對位置固定。確保兩個Mark都在相機視野內（通常是將產品抓起后再拍攝防止拍完再抓導致產品移動或變形）。根據糾偏算法找到偏移量。根據偏移量和兩端相機的映射關系將平臺端的產品貼到非平臺端上。

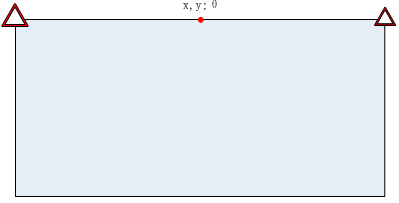

糾偏方法：如上圖所示，糾偏方法同單目雙Mark自對位，區別在于單目雙Mark自對位是將平臺端產品貼合到基準位，單目四Mark映射對位模型是將平臺端產品貼合到非平臺端，兩端的產品都需要做定位。

應用場景：相同環境下單目四Mark映射對位比單目雙Mark映射對位精度高

適用尺寸：小尺寸

精度：通?！?.05mm

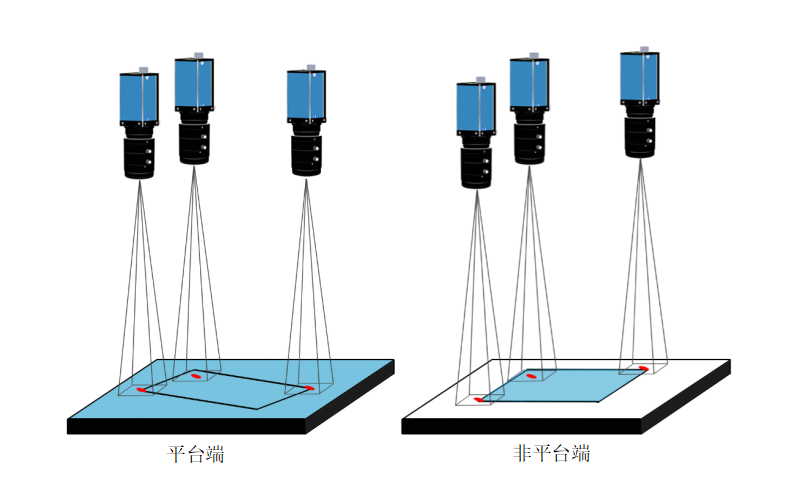

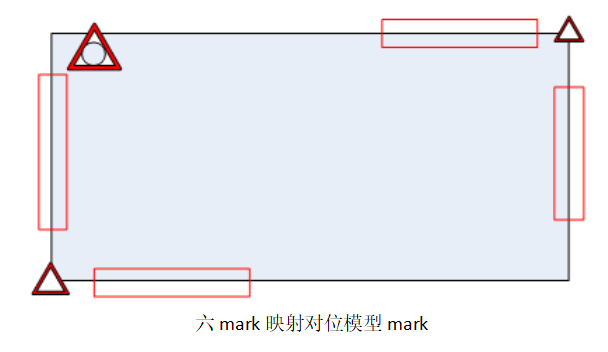

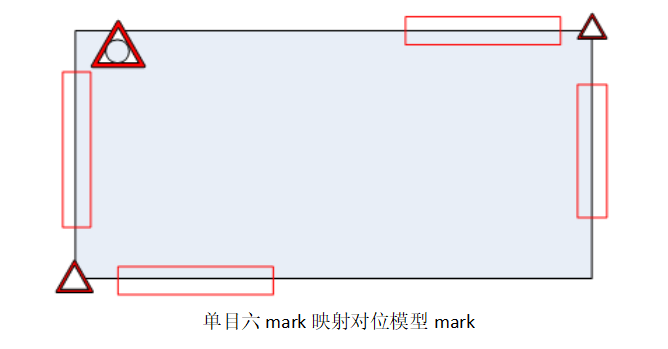

3.單目六Mark映射對位模型

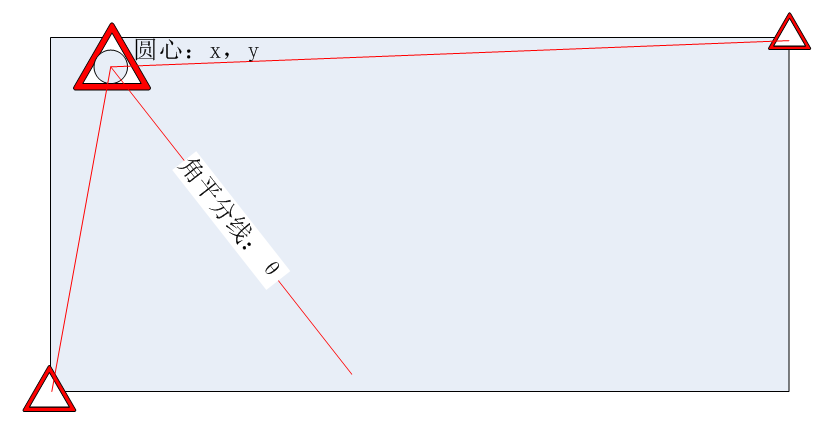

該模型下常見的Mark標志方法如下（同單目三Mark自對位）：

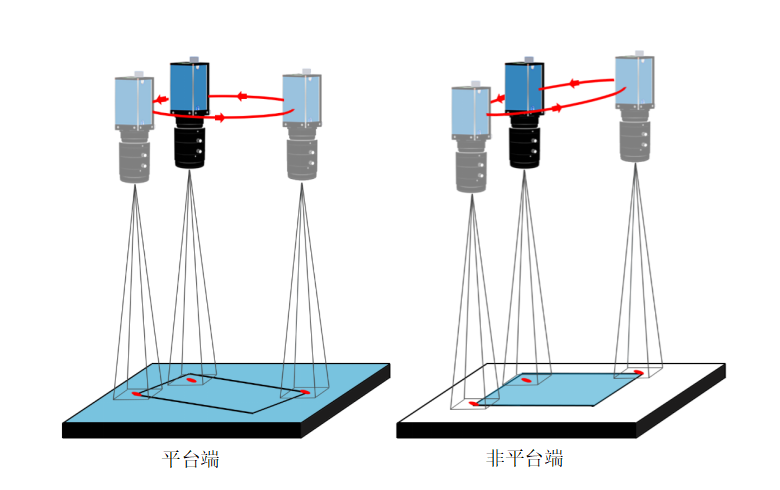

說明：平臺端與非平臺端的產品來料位置不固定，但是Mark與產品的相對位置固定。三個Mark對應產品的兩個交點和一個特征點。拍攝時確保所有Mark點在相機視野內（通常是將產品抓起后再拍攝防止拍完再抓導致產品移動或變形）。根據糾偏算法找到偏移量，根據偏移量將平臺端的產品貼到非平臺端上。

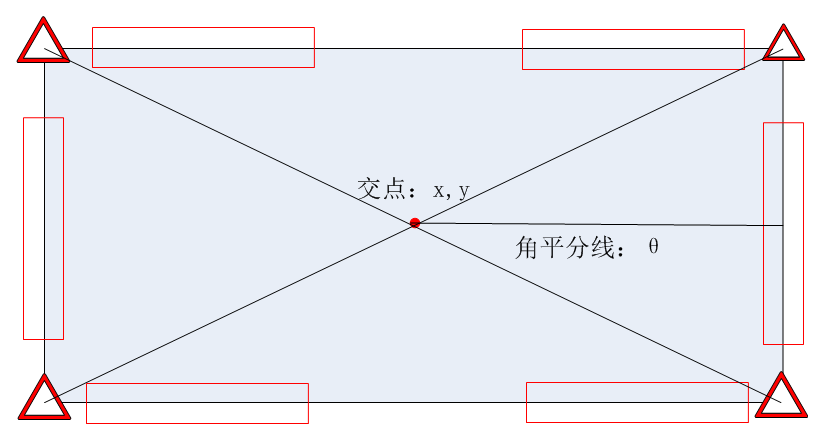

糾偏方法：如上圖所示，糾偏方法同單目三Mark自對位，區別在于單目三Mark自對位是將平臺端產品貼合到基準位，單目六Mark映射對位模型是將平臺端產品貼合到非平臺端，兩端的產品都需要做定位。

應用場景：該模型并不常用，屬于比較特殊的應用模型，但是相同環境下精度比單目單/雙Mark更高

適用產品：客戶要求使用這種定位方式時

適用尺寸：小尺寸

精度：±0.05mm

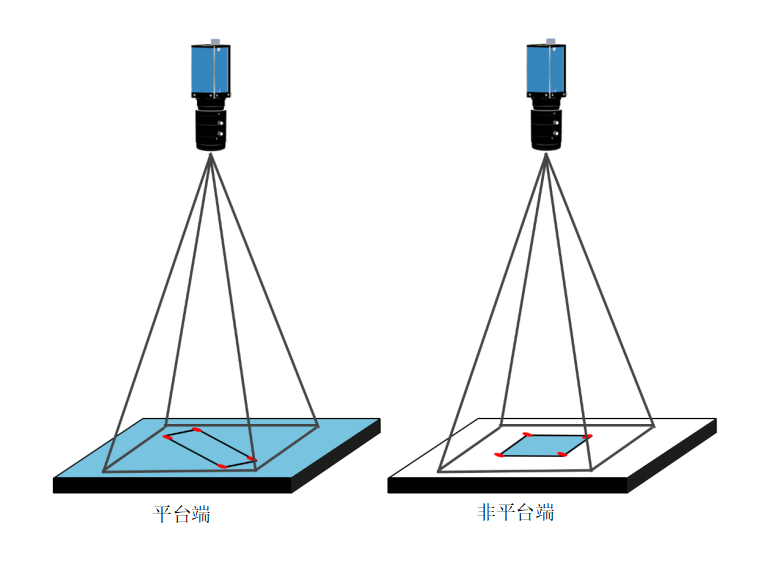

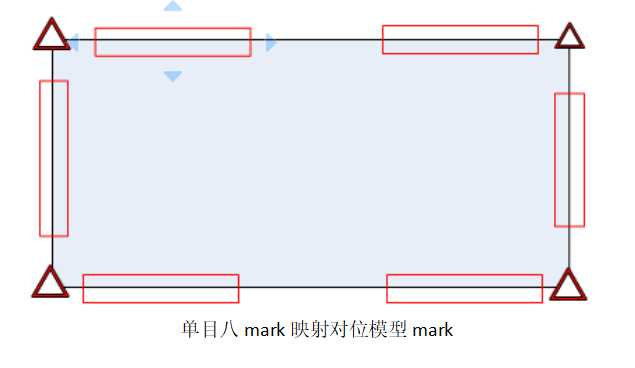

4.單目八Mark映射對位模型

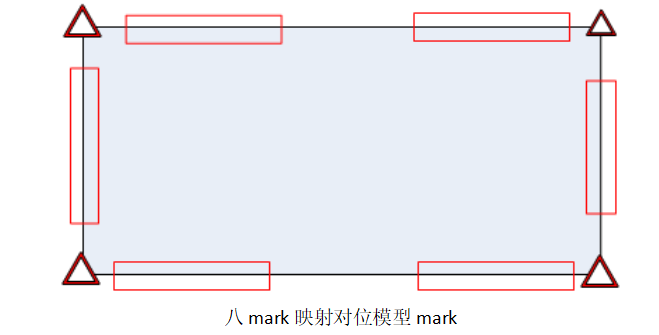

該模型下常見的Mark標志方法如下（同單目四Mark自對位）：

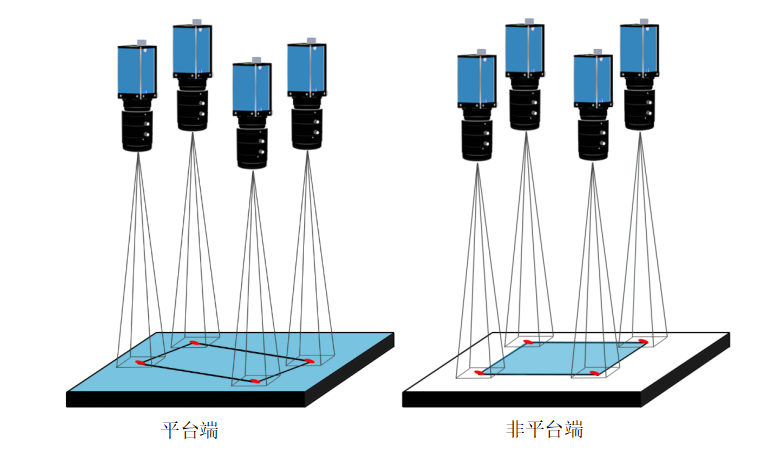

說明：平臺端和非平臺端來料位置都不固定，但Mark與產品的相對位置固定。四個Mark對應矩形產品的四個角點。拍攝時確保四個Mark都在相機視野內（通常是將產品抓起后再拍攝防止拍完再抓導致產品移動或變形）。根據糾偏算法找到偏移量。根據偏移量和兩端相機的映射關系將平臺端的產品貼到非平臺端上。

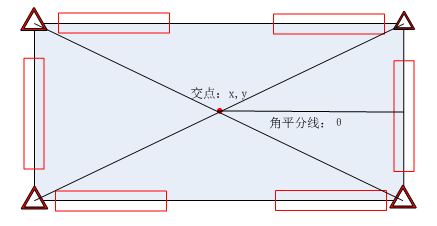

糾偏方法：如上圖所示，糾偏方法同單目四Mark自對位，區別在于單目四Mark自對位是將平臺端產品貼合到基準位，單目八Mark映射對位模型是將平臺端產品貼合到非平臺端，兩端的產品都需要做定位。

應用場景：增加了抓取Mark通道，使得對位精度更高，對產品的居中效果更加明顯

適用產品：客戶要求精度較高時

適用尺寸：800x600mm（完成項目）

精度：±0.05mm
