液晶模組(LCM)的制造流程和目的原理介紹

發布時間:2023-06-16 11:32:19 瀏覽次數:7576

什么是LCM?

LCM(LCD Module)即LCD顯示模組、液晶模塊,是指將液晶顯示器件,連接件,控制與驅動等外圍電路,PCB電路板,背光源,結構件等裝配在一起的組件。

液晶模組(LCM)制造過程常用名詞

TFT-----Thin Film Transistor:薄膜電晶體

CF-------Color Filter:彩色濾光片

LCD-----Liquid Crystal Display:液晶顯示屏

TAB-----Tape Automatic Bonding:帶載封裝IC

PCB-----Printed Circuit Board:印刷電路板

ACF-----Anisotropic ConductiveFilm:異方性導電膜

B/L------Back Light:背光模組

Assy---Assembly :組裝

B/Z------Bazel :鐵框

Bonding:壓合

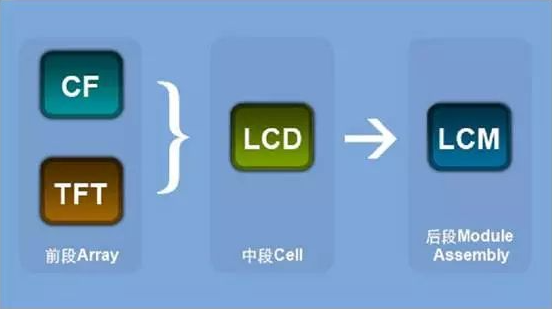

TFT-LCD制造的“前、中、后”三段


如上圖,后段Module制程主要是液晶基板的驅動IC壓合與印刷電路板的整合,這一部分可以將從主控電路接受到的顯示信號傳輸?shù)津?qū)動IC上,驅動液晶分子轉動,顯示圖像。此外,背光部分在此環節會與液晶基板整合,完整的液晶面板就完成了。

前段Array:

1、薄膜 2、黃光 3、蝕刻 4、剝膜

中段Cell:

5、配向膜印刷 6、密封劑涂飾 7、噴灑間隔物 8、注入液晶 9、密封組合 10、偏光片貼附

后段Module Assembly:

11、COG制程 12、軟性線路板壓合 13、印刷線路板壓合 14、背光模組組裝 15、老化測試

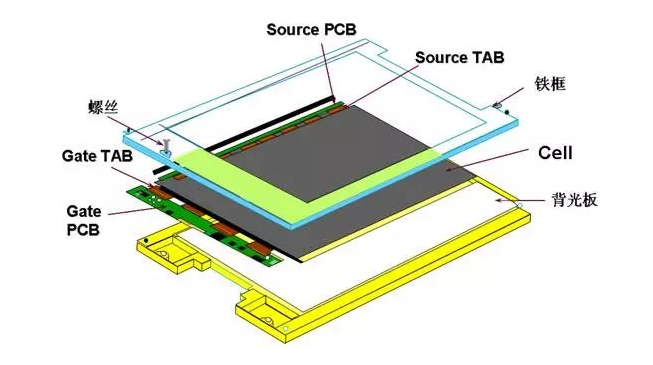

液晶模組(LCM)的主要結構圖

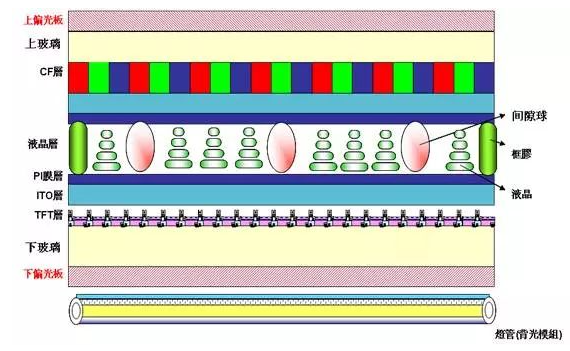

液晶模組(LCM)結構(剖面圖)


液晶模組(LCM)構成主要部件和材料應用

1.偏光板:最主要作為光柵,僅讓單一方向的光可通過,還可以保護CF層與TFT層

2.CF層與TFT層:一上一下以形成電場,讓液晶在此電場下排列.

3.配向(PI)膜:配向膜具有方向性能讓液晶在配向膜上規則排列.

4.透明金屬導電層(ITO):讓上下玻璃通電,用以控制液晶方向

5.框膠:就像房子的墻壁,用來阻絕液晶與外界接觸.

6.間隙球(SPACER):就像房子的柱子,用來支撐上下兩片基板

7.液晶:在不同電場下控制液晶的排列,用以得到不同穿透率的光量,藉此達到顯示原理.

8.背光模組:提供一背光源才能將LCD之信號變化呈現出來

液晶模組(LCM)制造流程的三個步驟


第一步(JI):將LCD液晶成品面板(Cell)、異方向性導電膠(ACF)、驅動IC、柔性線路板(FPC)和PCB電路板利用機臺壓合

第二步(MA):接下來和背光板、燈源、鐵框一齊組裝成品;

第三步(FI):老化測試

以上經過重重檢測就是我們見到的“液晶面板(TFT-LCD)”了。

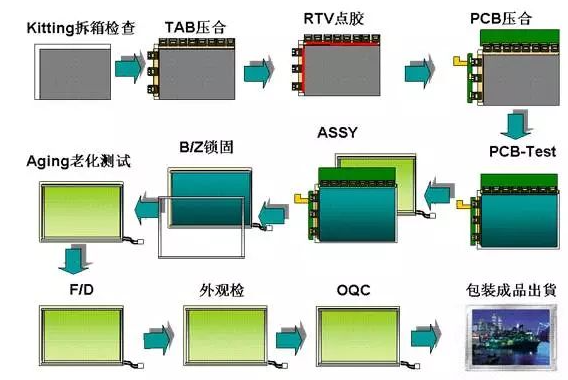

液晶模組(LCM)制造流程圖


制造流程過程中的主要目的原理

根據TFT-LCD顯示原理和生產要求,并通過步驟和制造流程圖,主要分為以下二大類:

1、驅動IC和印刷線路板壓合

2、背光系統的應用,以及液晶基板整合和老化測試

驅動IC和印刷線路板壓合

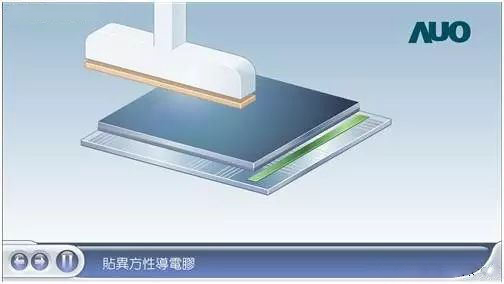

1、異方向性導電膠(ACF):在兩個邊框上壓合異向性導電膠,這樣可以讓外部電子進入到液晶基板層,是電子傳輸?shù)臉蛄骸?br />

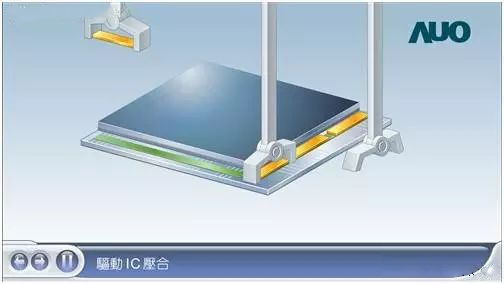

2、驅動IC壓合:驅動IC的主要功能是輸出需要的電壓至每個像素,控制液晶分子的扭轉程度。而驅動IC分為兩種,位于X軸的源極驅動IC負責資料的輸入,特性為高頻并具備影像功能;位于Y軸的閘極驅動IC負責液晶分子的扭轉程度與快慢,其直接影響著液晶顯示器的響應時間。

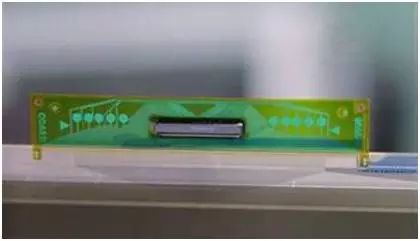

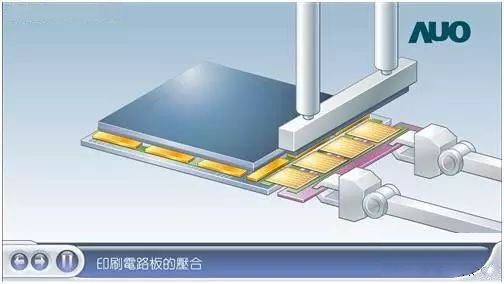

3、柔性電路板的壓合,可以傳輸數據信號,充當外部印刷電路與液晶板電子傳輸?shù)臉蛄?。其可以彎曲,因此成為柔性或軟性電路板?br />



背光系統的應用,并且液晶基板整合

1、背光系統種類和圖例介紹

液晶不會自主發光,因此采用液晶作為顯示介質的顯示設備,需要另外搭配背光系統。通常有以下三種:

     CCFL(Cold Cathode Fluorescent Lamp,冷陰極管燈熒光燈)

     LED(Light Emitting Diode,發光二極管)

     EL(electroluminescence 電致發光板),OLED(Organic Light Emitting Diode,有機發光二極管,又稱有機EL),無機EL

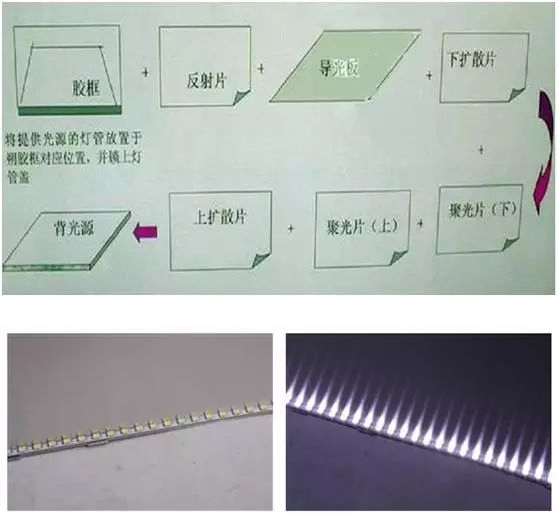

三星XL2370的側置白光LED背光在未發光(左)與發光(右)狀態

無論是CCFL背光還是LED背光各種放置方式,背光的光源性質都不可能是面光源,而是線光源或者點光源,因此就需要其他組件將光線均勻到整個面上,這任務由擴散板和擴散片來完成。

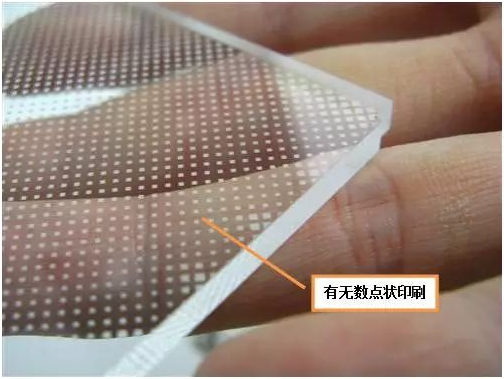

側置LED背光系統的擴散板(導光板)

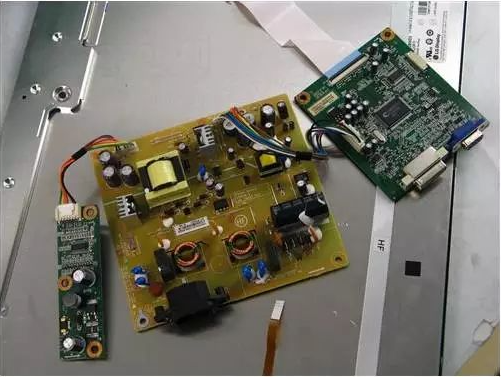

LED背光的點燈器

背光系統和液晶基板整合和老化測試

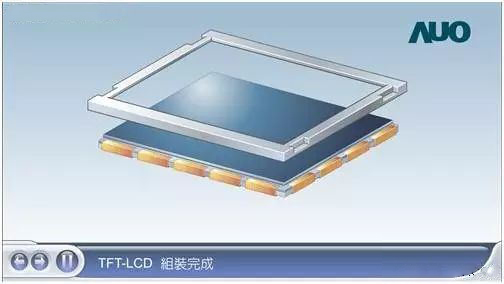

1、液晶基板與背光系統沒有用粘合的方式固定,需要用金屬或者膠框加在外層,起到固定液晶基板與背光系統的作用。

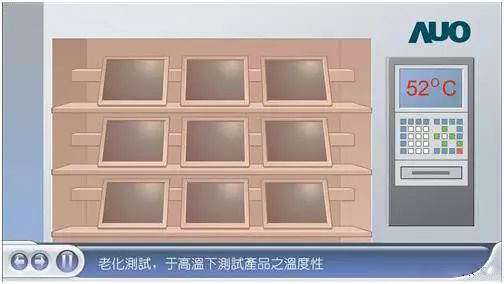

2、進行高溫老化測試
