有機發光二極管(OLED，亦稱有機電致發光顯示器），是有機半導體材料和發光材料在電場驅動下，通過載流子注入復合實現發光的器件。

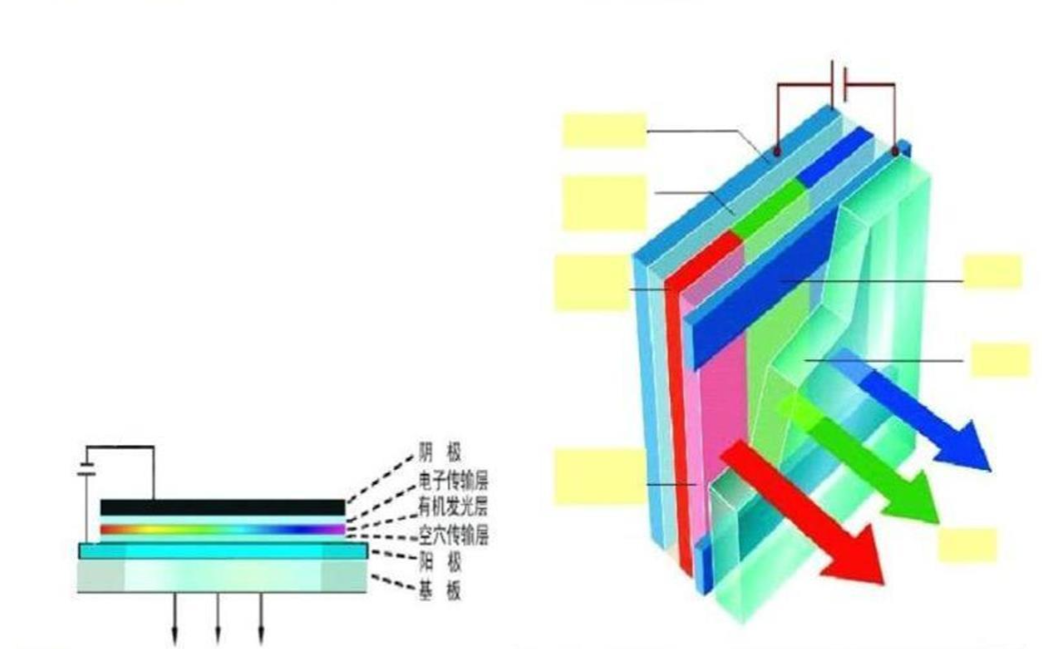

如圖1所示，在外界電壓驅動下，空穴和電子分別從正極(陽極)和負極(陰極)注入到有機材料中，空穴和電子在有機層中相遇、復合，釋放出能量，將能量傳遞給有機發光物質的分子，使其從基態躍遷到激發態。激發態很不穩定，受激分子從激發態回到基態，輻射躍遷而產生發光現象。

圖1

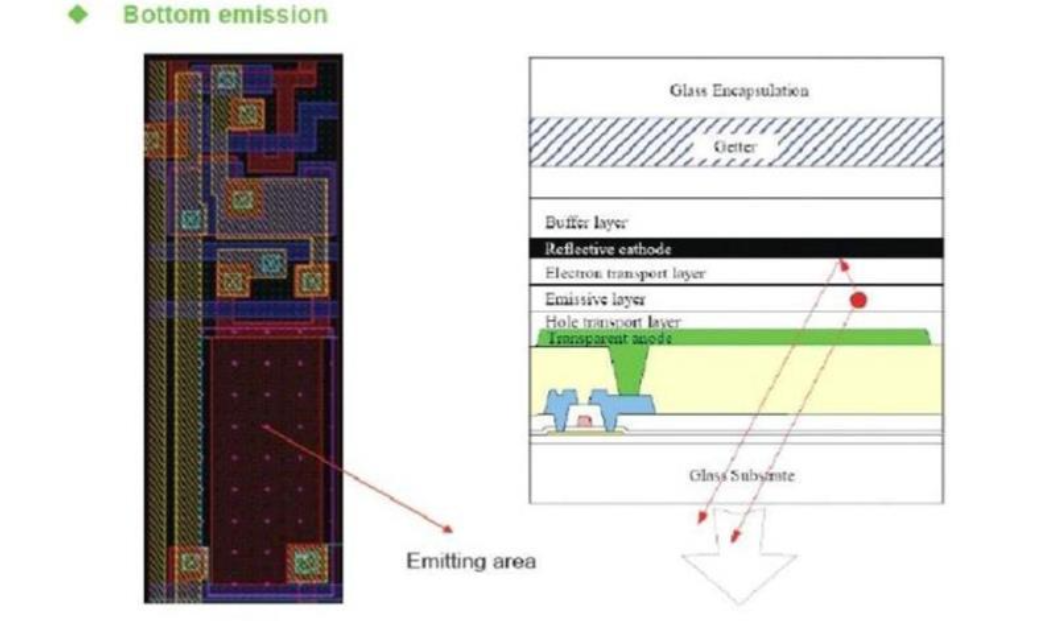

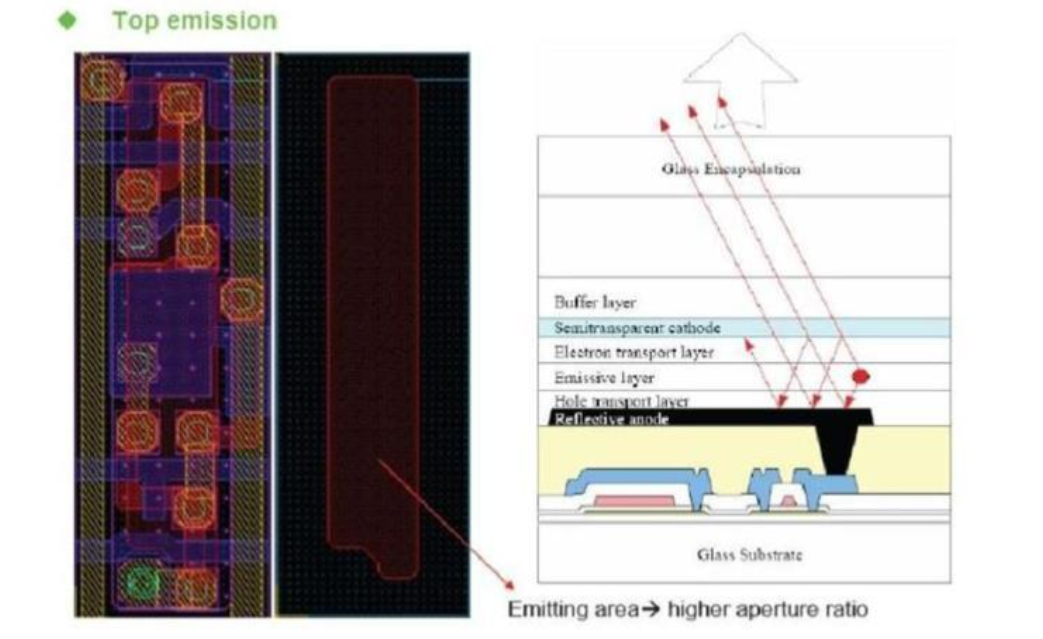

對應到OLED顯示面板中，因為有機發光層發出的光受限在陽極和陰極之間，當選擇為反射陽極層和透明陰極層的時候，如圖2所示，光束將從封裝層側出射，構成頂發射顯示裝置；而相應地當選擇為透明陽極層和反射陰極層的時候，如圖3所示，光束將從基板側出射，構成底發射顯示裝置。

圖2

圖3

由以上內容我們可知，顯示面板的出光類型是由具體的出光方向決定，其中，雙面顯示則代表著在一個顯示裝置中，能夠同時在多面獲得出射光進行顯示。下面將具體地介紹幾類典型的OLED雙面顯示裝置：

1) 組合型

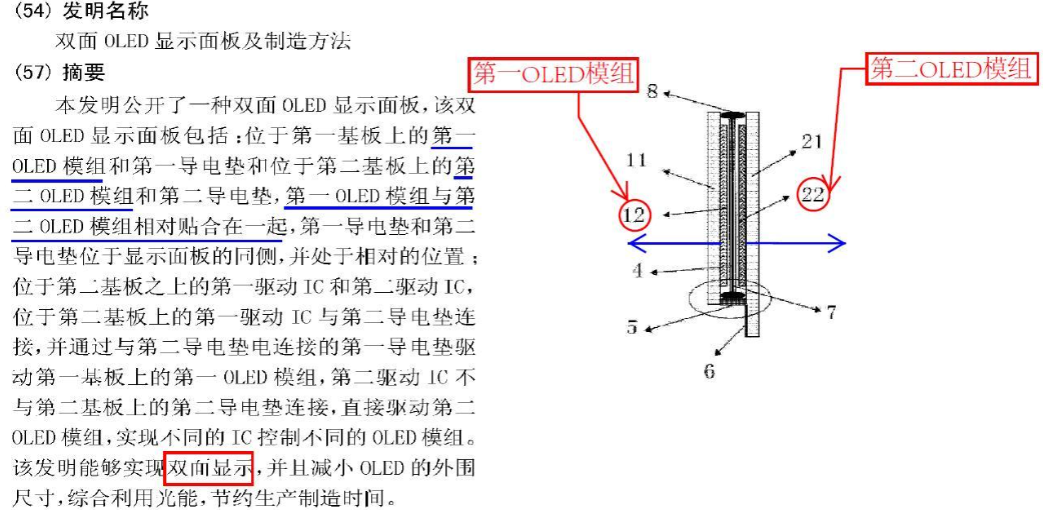

組合型雙面OLED顯示裝置，實現起來最為簡單，但是存在模組厚度大，成本高的問題，其是通過將兩個OLED模組的背光面相對貼合，進而在相對的兩個表面獲得出射光束，實現雙面顯示，具體的解決方案可參見專利CN103904096A：

組合型

2) 雙透型

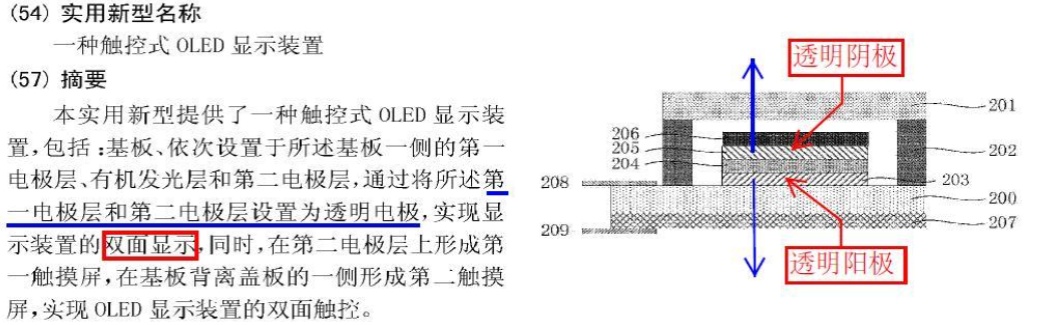

雙透型雙面OLED顯示裝置，單發光模組，模組厚度小，但是F-P諧振腔效應較差，出光效率低，其實通過將陽極和陰極同時設置為透明結構，進而在相對的兩個表面獲得出射光束，實現雙面顯示，具體的解決方案可參見專利CN203630761U：

雙透型

3) 互補性

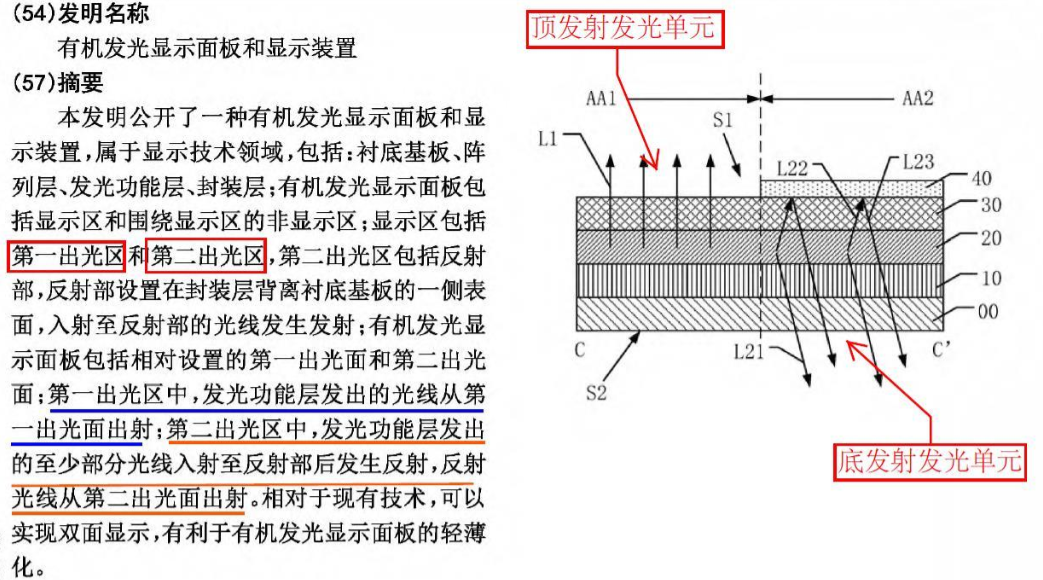

互補性雙面OLED顯示裝置，存在PPI較低的問題，其實通過并列頂發射發光單元和底發射發光單元，進而在相對的兩個表面獲得出射光束，實現雙面顯示，具體的解決方案可參見專利CN108288633A：

互補型

4) 共陰極型

共陰極型雙面OLED顯示裝置，與組合型類似，存在模組厚度較大的問題，但是相較于組合型有所減薄，其通過在一個基板上使得兩個底發射型發光器件共用一個陰極，進而在相對的兩個表面獲得出射光束，實現雙面顯示，具體的解決方案可參見專利CN102044554A：

共陰極型
