機器視覺檢測在PCB上的檢測分類

發布時間:2023-05-30 17:18:06 瀏覽次數:861






       隨著電子技術的發展和電子制造業的發展,由于貼片元件體積小,安裝密度高,要求PCB板的集成度進一步提高。為了保證電子產品的性能,PCB缺陷檢測技術已經成為電子行業中一項非常關鍵的技術。傳統的人工檢測PCB缺陷容易漏檢,檢測速度慢,效率低,不能滿足快速生產的需要。因此,用機器代替人眼進行測量判斷——機器視覺檢測技術作為傳統人工檢測的替代品,具有非常重要的現實意義。那么機器視覺在pcb上檢測哪些問題呢?

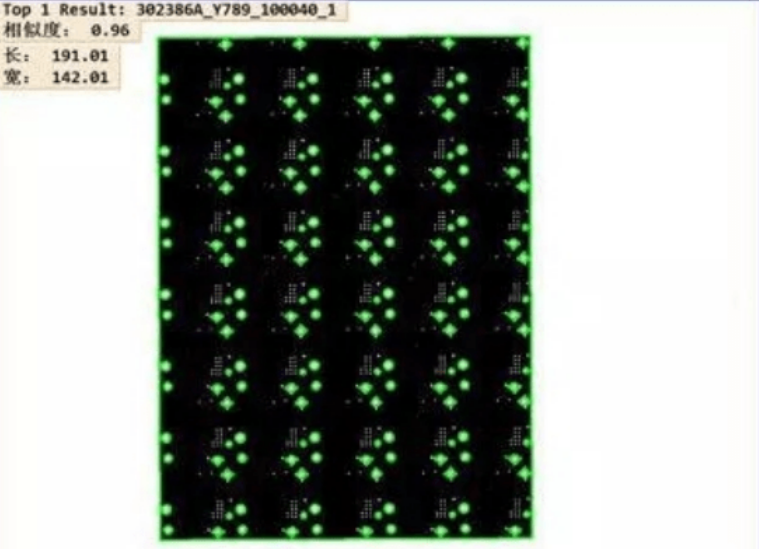

1、識別分類檢測

       通過視覺檢測PCB外形、尺寸、內孔,與系統加載入的產品黑白特征圖匹配來識別板子的編號。

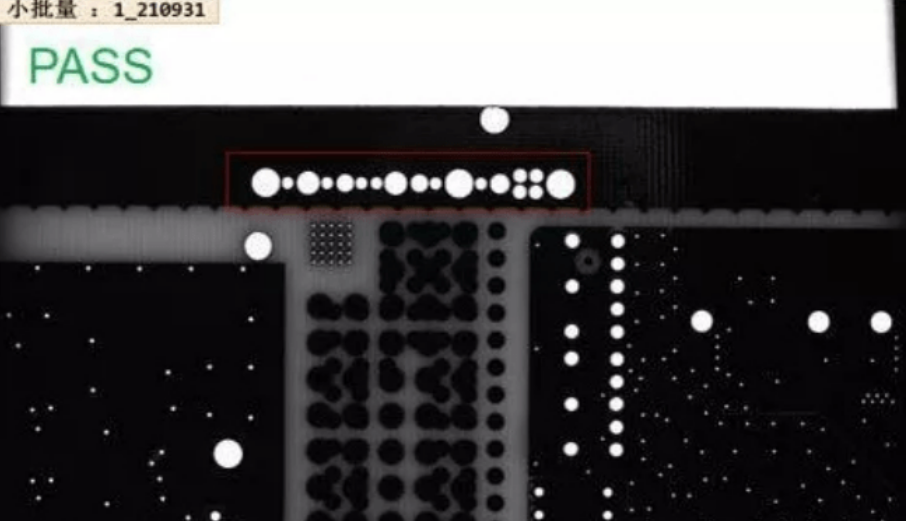

2、鉆孔編碼檢測

       鉆孔記號根據編碼規則進行解碼。





3、焊盤外觀檢測

       在PCB生產工藝中,顯影線后會出現焊盤蓋油的現象,在此工位及時的檢測發現問題,可減少后面的一系列工序,可節省成本。





4、字符讀取檢測

       檢測PCB板字符碼形態是否符合標準,是否清晰無缺失,線條是否光滑無凸點,是否存在線體重合、重影、麻點、變形、色差、偏位、錯印等缺陷。

5、外觀檢測

       機器視覺檢測技術,可以實現包括PCB、BGA、管腳和貼片檢測,以及焊點、元件缺失、方向錯誤等方面的完整性檢測。比如:PCB板表面是否有污漬、雜物、凹坑、錫渣殘留;表面字符和符號是否清晰;焊盤上錫是否均勻,等等。

       和傳統的檢測手段比較,機器視覺檢測有著無可比擬的技術優勢,如精度高、速度快、效率高、非接觸測量等,由此在PCB檢測中被廣泛應用。


       機械手視覺定位、圖像處理庫等為核心的20多款自主知識產權產品。涉及自動貼合機、絲印機、曝光機、疊片機、貼片機、智能檢測、智能鐳射等眾多行業領域。雙翌視覺系統最高生產精度可達um級別,圖像處理精準、速度快,將智能自動化制造行業的生產水平提升到一個更高的層次,改進了以往落后的生產流程,得到廣大用戶的認可與肯定。隨著智能自動化生產的普及與發展,雙翌將為廣大生產行業帶來更全面、更精細、更智能化的技術及服務。
