在LED顯示屏的封裝工藝中，新推出了一種倒裝COB封裝技術，它與傳統的SMD封裝方式完全不同，通過這種COB裝可以做出更小間距的LED屏，所以也稱為COB小間距，許多用戶不明白什么是倒裝技術，也不知道CoB小間距LED顯示屏分類。作為專業從事室內小間距LED生產的廠家，維康國際將詳細介紹什么是倒裝COB技術，以及它的主要產品線，包括它與傳統的封裝技術有區別。

一、什么是COB封裝工藝

       CoB的全稱是CHIP ONBOARD，指的是在基底表面用導熱環氧樹脂覆蓋硅片安放點，然后將硅片直接安放在基底表面，熱處理至硅片牢固地固定在基底為止，隨后再用絲焊的方法在硅片和基底之間直接建立電氣連接。

       裸芯片技術主要有兩種形式：一種是co技術，另一種是倒裝片技術（Flip Chip）。板上芯片封裝（COB），半導體芯片交接貼裝在印刷線路板上，芯片與基板的電氣連接用引線縫合方法實現，并用樹脂覆蓋以確?？煽啃?。雖然COB是簡單的裸芯片貼裝技術，但它的封裝密度遠不倒片焊技術；所以CoB COB小間距LED顯示屏就是一種采用COB封裝組成的微間距的LED顯示屏，通常集中于P1.5以下，目的就是通過改變封裝方式縮小LED的點間距，并且提高產品的穩定性。目前采用CoB封裝工藝組成的CoB小間距LED顯示屏分類規格主要有P1.5、P1.2、P0.9等三種。

二、COB正裝與倒裝的區別

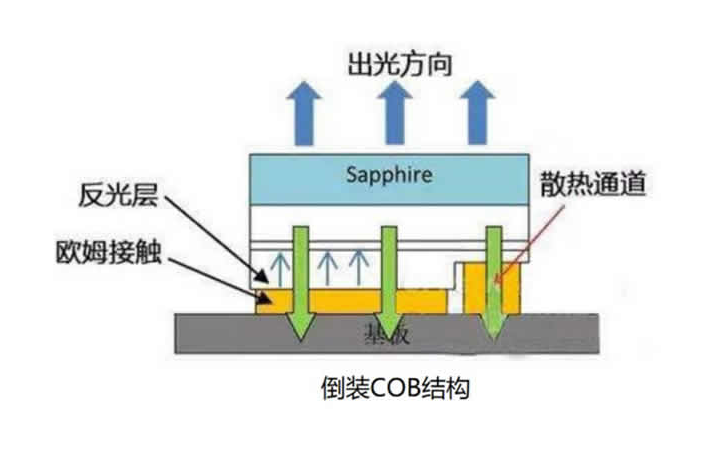

       倒裝LED芯片相對于正裝芯片來說，是電極芯片的布局和實現電氣功能的方式不同。倒裝芯片的電極是朝下的，而且不需要正裝芯片的鍵合焊接工藝，這樣可以大大提高生產效率。

       CoB倒裝技術優勢：

       1、有源層更貼近基板，縮短了熱源到基板的熱流路徑，具有較低的熱阻2、適合大電流驅動，光效更高

        2、優越的可靠性，可提高產品壽命，降低產品維護成本4、尺寸可以做到更小，光學更容易匹配。
