如果紙上寫的內容不夠清晰，通?？梢靡环N簡單的解決方案：將文字放在一盞燈下。如果我希望看清紙上模糊的輪廓，就需要舉起紙張朝向光源，這樣就可以看得更清楚。換句話說，不同的光源類型和強度可以產生不同效果。

根據我們的統計，機器視覺項目中用到的光源有如下幾種：

§

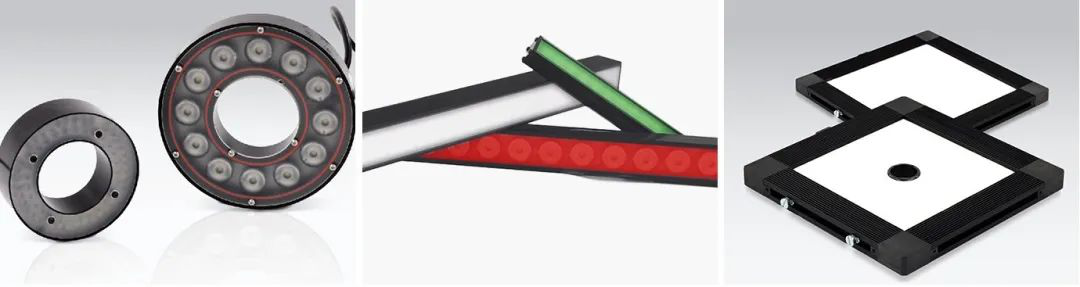

環形光源：

§

       光出射角度值在0°~90°。0°~45°為低角度環形光源，目前應用案例包括手機金屬外框劃痕檢測、光滑表面的劃痕、破損檢測以達到突顯物體輪廓及劃傷，破損的效果60°~90°光出射角度集中照射被測物表面，突顯物體的表面對不同特性，應用案例有：電感錫面檢測，USB接口網線接口等不同數據接口的pin針檢測，高爾夫球T端面檢測，以及平面噴碼檢測。

§

§

條形光源:

       這款光源的特點為尺寸靈活小巧，可適應不同位置，主要適用于檢測較大方形結構被測物效果明顯。目前應用案例包括裂紋，一維二維碼讀取。注塑件毛邊檢測，高爾夫球Tee文字檢測。

§

§

四面可調光源：

       四個獨立可調的條形光源，可獨立控制亮度，安裝靈活，高亮度，高精度照明。應用領域：四側引腳扁平封裝的檢查。二維碼讀取，陶瓷包裝表面檢查。

§

§

圓頂無影光源：

       光線經過球面漫射板反射之后，光滑，均勻的照射在被測物體上，適用于被測物表面起伏不平，反光的物體。應用案例進行曲面，表面凹凸，弧形檢測。金屬，玻璃反光較強的表面檢測。

§

§

底部背光源：

       底部發光的標準背光源可應用于顯微鏡載物臺，突出被測物的外形輪廓并由高密度的LED陣列提供高亮度的背光照明。應用于透明物體的毛邊，污漬，劃痕檢測。

§

§

方形無影光源：

       適用于矩形和不規則被測物，提供矩形視野。應用案例：電池板斷線檢測，手機貼膜，貼膜位置邊緣校正，一維，二維碼識別。

§

§

AOI專用光源：

       具有高亮度，均勻性好，空間分辨率高的特點；由三組獨立控制的環形光源以高中低不同角度照射電路板，很好的把電路板上的元件電極、焊盤、焊點等不用傾斜度的特征凸顯出來。應用領域多層次物體檢測，插件焊點檢測，貼裝，焊錫檢測。

§

§

點光源：

       采用獨特的聚光效果（導光柱）實現均勻的照射應用利于包括液晶玻璃線路檢測，玻璃表面劃痕檢測，插頭底部字符檢測。

§

§

線性光源：

       線性光，高強度光照明，目前應用案例：手機外殼表面凹凸點，劃痕，污漬檢測。使用特殊的鏡片使光線達到線性射出，并保持均勻，平滑。

§

§

同軸光源：

       高強度均勻的光線通過分光鏡后與鏡頭同軸的光線，采用特殊材料抑制反光造成的重影。提高成像清晰度。適用于反光率高的被測面的劃痕，印字檢測。應用案例包括：激光打標字符，二維碼識別，反光率高的物體表面的劃傷檢測。

§

§

除了以上10種光源還有平行光源，紫外光源，紅外光源，后續會繼續學習。

了解了光源再談?wù)勊褂玫目刂破鳎幸韵聝煞N:

數字控制器：

       通信控制，可實現持續照應與頻閃照明，并具有自動延時關閉輸出功能（與上位機停止通信超過60s后自動關閉光源輸出，以減少光源性能損耗），并可以選用外部點亮的功能。產品特點：短路保護，亮度256級控制。最大輸出通道8，各通道的亮度獨立控制。觸發速度快延時小于10us。

照射光的種類：漫射光，直射光，偏光光，平行光

·

漫射光：（擴散光）各種角度混合起來的光，日常生活中用到的基本是擴散光

·

·

直射光：來自一個方向上的光，可以在亮色暗色陰影之間產生相對高的對比圖像

·

·

偏光光：在垂直于傳播方向的平面內，光矢量延著某一固定方向振動的光（通常是利用偏光板片來防止特定方向的反射。

·

·

平行光：照射角度一致的光，太陽光就是平行光。發光角度越窄的LED直射光越接近平行光。

·

       在可用自然光線不足或光的成分不適合時，需要應用外部（額外）人工光源，這是常見情況。在優化光源方面進行投資可以削減編程和圖像分析成本。而且，光源系統的選擇精心與否，會直接影響圖像質量的好壞，進而影響圖像處理系統的效果。

       雖然在光源應用領域有很多不同的光源類型和技術，但是不用焦慮：80%的應用采用以下三個解決方案之一即可達到理想效果：

   環形光

   條形光（包括射燈）

   背光

LED是光源工程市場上明顯的發展趨勢。相比鹵素?zé)艉蜔晒鉄舻绕渌x擇，LED更便宜、更高效。

如何為您的應用找到合適的光源？

       為系統選擇合適的光源，這個過程很容易。首先，必須確定需要顯示物體的哪些特征。它是由什么材料制成的？是否反射或吸收光？采用什么樣的結構、幾何形狀和顏色？另外，物體的運動情況、環境光條件和對象的距離也會影響光源的選擇。一旦確定了這些因素，選擇光源類型就變得比較容易，或者說，它至少大大縮小了選擇范圍。

       下面通過幾個例子說明物體特征對于光源選擇的影響。

■調整光源照射角度以達到不同展示效果

       如果希望只使用一個視覺系統來標識劃痕，那么建議使用側面光。劃痕從相機方向反射入射光線，會使得劃痕顯得很明亮，可以清晰得看清劃痕。相反，如果不希望看到劃痕，而是想隱藏它們，那么就需要從其他角度照亮物體，例如：使用環形光從上方照射，從而防止產生陰影，可以在沒有干擾的情況下突出顏色和打印元素等其他特點。

■不同波長光源搭配以展現不同的視覺效果

       如果需要真實的色彩還原，那么就需要在使用彩色相機時搭配白色光源。

       在有些可以檢測到顏色特征（例如目標物體上的紅色點）情況下，是不需要色彩還原的。這些特征常常也可以通過黑白相機搭配彩色光源顯示在黑白圖像上。

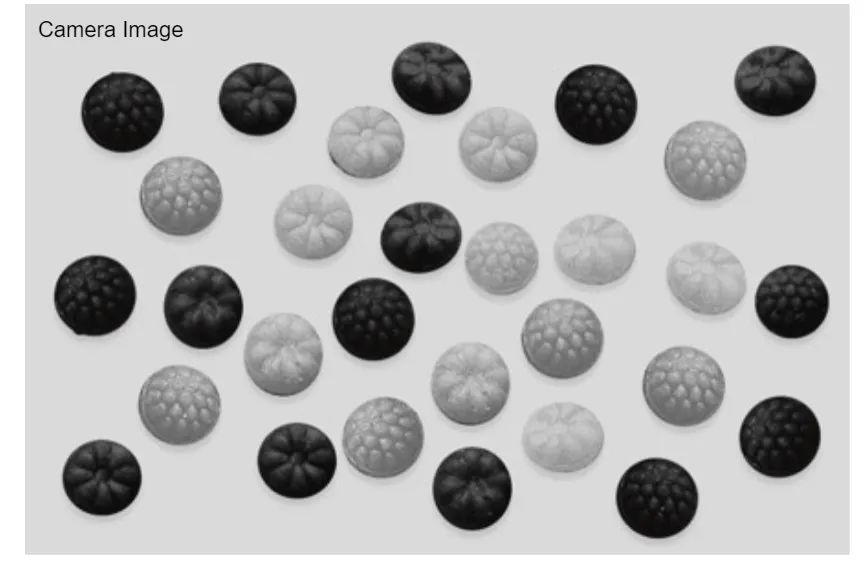

       假設檢驗任務需要將紅色糖果從藍色糖果中分開，那么可使用紅光。紅色糖果完全反射紅光，因此顯得很亮，而藍色糖果主要吸收光，顯得很暗。

       特定波長光源的一個好處在于，它還可以使其他情況下無法看到的特定屬性呈現出來。例如，使用紅外線(IR)檢測水果上的壓力點，它會特別有效，能輕松顯示出人眼難以辨別的缺陷。

總結

       對于檢測任務來說，適當?shù)墓庠词侨魏纬晒Φ膱D像處理系統的基本要素之一。光源系統的選擇精心與否，對圖像質量的好壞有決定性影響，進而影響系統效果。簡單來說，光源在一定程度上決定了檢測任務能否有效進行。為視覺系統找到合適的光源并不困難。80%的應用適合使用LED環形光、條形光或背光。在許多情況下用戶可以通過輕松修改或優化光源來提高圖像亮度。
