什么是全貼合？

       智能手機的競爭變得越來越激烈，許多廠商都希望通過硬件的差異化來凸顯自己，什么IPS、SLCD、視網膜、ClearBlack等新名詞不斷的出現，很多時候在我們還未理解新技術的時候新的技術名詞又誕生了。最近又有不少手機廠商開始以“全貼合”這一技術來給自己的手機增加賣點？究竟這是什么，讓我們來一起看看吧。

1、屏幕的結構

       從屏幕的結構上看，我們可以把屏幕大致分成3個部分，從上到下分別是保護玻璃，觸摸屏、顯示屏。而這三部分是需要進行貼合的，一般來說需要兩次貼合，在保護玻璃與觸摸屏之間進行一次貼合，而另一次的貼合則是在顯示屏與觸摸屏之間。按貼合的方式分可以分為全貼合和框貼兩種。

2、框貼

       所謂框貼又稱為口字膠貼合，即簡單的以雙面膠將觸摸屏與顯示屏的四邊固定，這也是目前大部分顯示屏所采用的貼合方式，其優點在于工藝簡單且成本低廉，但因為顯示屏與觸摸屏間存在著空氣層，在光線折射后導致顯示效果大打折扣成為框貼最大的缺憾。

3、全貼合

       全貼合即是以水膠或光學膠將面板與觸摸屏以無縫隙的方式完全黏貼在一起。相較于框貼來說，可以提供更好的顯示效果。目前市場上常見的全貼合屏幕主要是以原有觸控屏廠商為主導的OGS方案，以及由面板廠商主導的On Cell 和In Cell技術方案。

       全貼合優點：全貼合技術取消了屏幕間的空氣，這有助于減少顯示面板和玻璃之間的反光，可以讓屏幕看起來更加通透，增強屏幕的顯示效果。

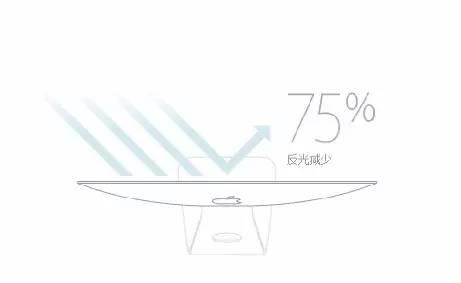

采用全貼合技術的iMac反光可以減少75%

       全貼合技術的另外一個好處是屏幕再也不會進灰了。觸控模塊也因為與面板緊密結合讓強度有所提升，除此之外，全貼合更能有效降低顯示面板噪聲對觸控訊號所造成的干擾。雖然說全貼合的優勢巨大，但良品率相對較低，因為良率不佳而造成的表面玻璃和甚至面板于貼合過程中的消耗、報廢，必然會造成成本的上升，因此脫泡與貼合良率的控制就會成為比材料成本更重要的因素。

全貼合InCell、OnCell、OGS三種屏幕技術

       手機屏幕在生產過程中需要對保護玻璃，觸摸屏、顯示屏著三部分進行兩次貼合，如果才用框貼顯示效果將大打折扣，而如果采用全貼合良品率又是一個問題。由于保護玻璃、觸摸屏、顯示屏間每經過一道貼合制作程序，良品率就會大打折扣，如果能夠降低貼合的次數，無疑也將提高全貼合的良品率，目前出現了幾個發展方向：以原有觸控屏廠商為主導的OGS /TOL方案，以及由面板廠商主導的On Cell 和In Cell 技術方案。

       目前較有實力的顯示面板廠商傾向推動On-Cell或In-Cell的方案，主要原因是其擁有顯示屏生產能力，即傾向于將觸摸層制作在顯示屏；而觸控模組廠商或上游材料廠商則傾向于OGS，即將觸控層制作在保護玻璃上，主要原因是具備較強的制作工藝能力和技術。

       兩者的共同點均可以減少貼合次數，這樣也就可以達到節省成本提升貼合的良品率。另外由于少了一層觸摸層，從而也可以達到節約材料成本和實現輕薄化的目的，而其中蘋果iPhone5 就是采用了In Cell的技術。

1、In Cell

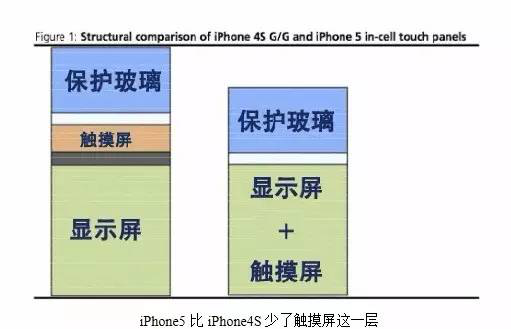

       InCell是指將觸摸面板功能嵌入到液晶像素中的方法，即在顯示屏內部嵌入觸摸傳感器功能，這樣能使屏幕變得更加輕薄。同時InCell屏幕還要嵌入配套的觸控IC，否則很容易導致錯誤的觸控感測訊號或者過大的噪音。因此，對任一顯示面板廠商而言，切入InCell/OnCell式觸控屏技術的門檻的確相當?shù)馗?，仍需要過良品率偏低這一難關。采用InCell技術的蘋果iPhone 5屏幕的厚度估計為2.54mm，InCell薄化貢獻為0.44mm，約占到厚度下降1.7mm的25%。

2、On Cell

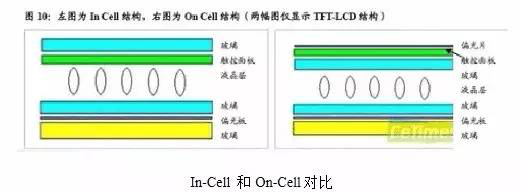

On Cell是指將觸摸屏嵌入到顯示屏的彩色濾光片基板和偏光片之間的方法，即在液晶面板上配觸摸傳感器，相比In Cell技術難度降低不少。三星、日立、LG等廠商在On Cell結構觸摸屏上進展較快，目前，On Cell多應用于三星AMOLED面板產品上，技術上尚未能克服薄型化、觸控時產生的顏色不均等問題。

3、OGS /TOL

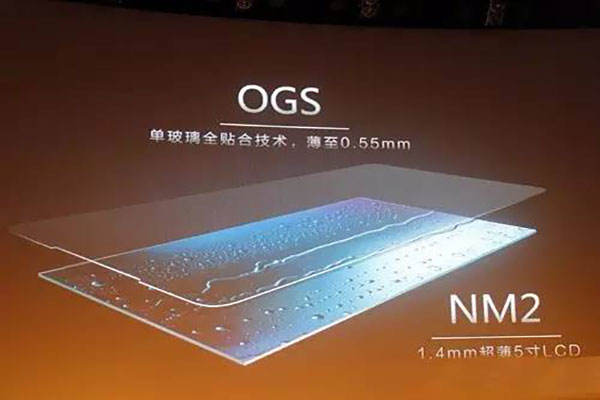

       OGS技術就是把觸控屏與保護玻璃集成在一起，在保護玻璃內側鍍上ITO導電層，直接在保護玻璃上進行鍍膜和光刻，由于節省了一片玻璃和一次貼合，觸摸屏能夠做的更薄且成本更低。目前國內手機品牌廠商中如天宇大黃蜂1代、金立風華、小米2已都采用了OGS技術。不過OGS仍面臨著強度和加工成本的問題。由于OGS保護玻璃和觸摸屏是集成在一起的，通常需要先強化，然后鍍膜、蝕刻，最后切割。這樣在強化玻璃上切割是非常麻煩的，成本高、良率低，并且造成玻璃邊沿形成一些毛細裂縫，這些裂縫降低了玻璃的強度，目前強度不足成為制約OGS發展的重要因素。

       在有些觸控廠商的內部文檔中會用TOL ( Touch On Lens）來表述OGS ，兩者是一個意思。在保護玻璃上直接形成ITO 導電膜及傳感器的技術，一塊玻璃同時起到保護玻璃和觸摸傳感器的雙重作用。

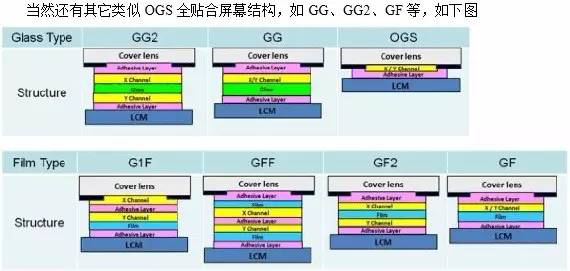

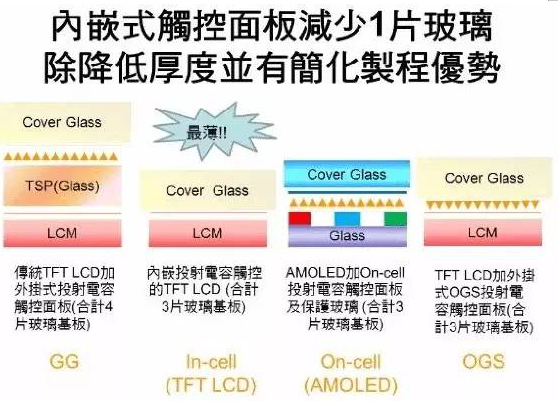

4、In-Cell、On-Cell、OGS、GG四種屏幕對比
