01 柔性顯示的應用優勢

       柔性顯示是指使用柔性基板制備成超薄、超輕、可彎曲產品的顯示技術。基于柔性顯示技術，手機可以戴在手腕上、平板電腦可以折成小本放進口袋，電視也可以像畫軸一樣自由舒卷。

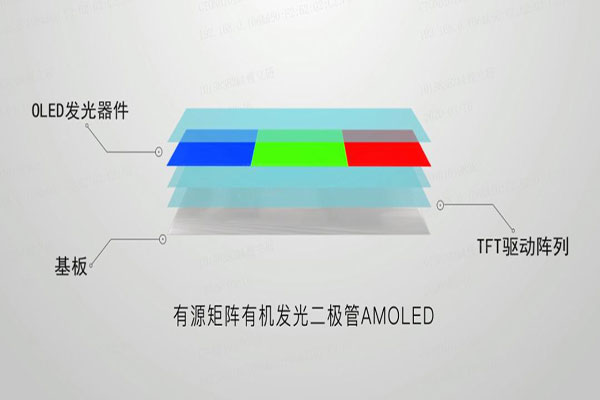

        AMOLED（有源矩陣有機發光二極管）是一種基于有機材料的自發光顯示器件，主要由基板、TFT驅動陣列和OLED發光器件（金屬陰極+有機發光層+陽極）組成，具有超薄、響應速度快、寬視角、高對比度等特點，非常適合柔性顯示。

       當AMOLED使用聚合物塑料或金屬箔片等柔性基板材料時，具有較強的抗彎曲能力，可實現動態彎曲顯示，甚至折疊顯示，在智能手機、可穿戴設備和車載等領域具有廣闊的應用前景。

       根據柔性顯示技術發展，柔性產品形態一般經歷三個發展階段：即可彎曲（Bendable）、可折疊（Foldable）和可卷曲（Rollable）。

       而近幾年，柔性智能手機的發展也基本是這三個階段：

       1、柔性可彎曲：實際上已經應用到雙弧邊全面屏手機中。但這種設計的目的是為提高屏占比，并未給用戶帶來“可柔”的樂趣。

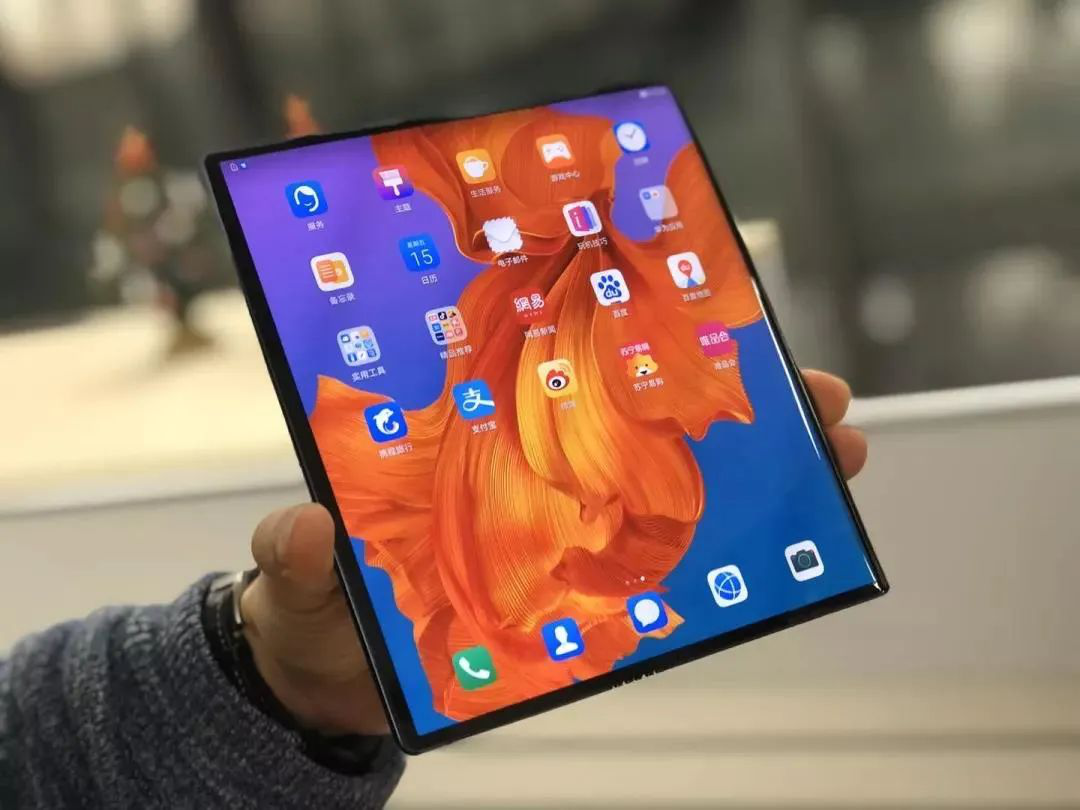

       2、柔性可折疊：它將柔性智能手機帶入一個新的發展階段。2019年2月，華為在世界移動通信大會上推出它的首款5G柔性折疊手機Mate X，這款手機搭載了京東方8英寸柔性屏幕，沿固定鉸鏈可折疊，使智能手機兼具平板電腦的特性。這正是柔性折疊技術賦予智能移動終端的意義：一機多用，便于攜帶。

        3、柔性可卷曲：屏幕可任意卷曲，將顛覆智能終端的固有形態，打破智能手機、平板電腦、筆記本、顯示器等產品間的邊界。

02 柔性O(shè)LED顯示器件生產工藝

      柔性O(shè)LED器件的結構主要有背板（BP）和有機發光層（EL）兩部分，對應工藝分為三部分，一部分是背板技術，一部分是EL技術，最后一部分是封裝，如下圖示。

       背板部分，目前柔性AMOLED通常采用LTPS（低溫多晶硅）背板。

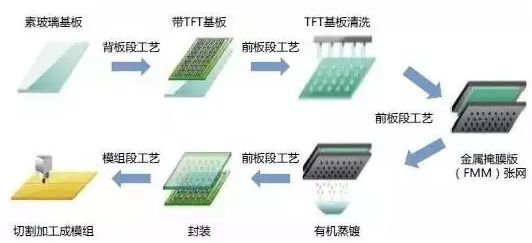

柔性O(shè)LED面板主要工藝流程

1、ITO基板預處理

       ITO作為陽極，通常是制作TFT背板的過程中已經成膜完畢。基板表面的平整度、清潔度都會影響有機薄膜材料的生長情況和OLED性能，因此必須對ITO表面進行嚴格清洗。

2、EL成膜

       經過ITO基板預處理后制備OLED材料包括有機小分子、高分子聚合物、金屬及合金等。大部分有機小分子薄膜通過真空熱蒸鍍來制備，可溶性有機小分子和聚合物薄膜可通過更為簡單、快速和低成本的溶液法制備，先后開發出了旋涂法、噴墨打印、激光轉印等技術。金屬及合金薄膜通常采用真空熱蒸鍍來制備。下面重點介紹真空熱蒸鍍和噴墨打印兩種工藝。

     （1）真空熱蒸鍍 ：指在真空中通過電流加熱、電子束轟擊和激光加熱等方式，使被蒸鍍材料蒸發成原子或分子，它們隨即以較大的自由程作直線運動，碰撞基片表面而凝結形成薄膜。蒸鍍成膜的具體位置由Fine Metal Mask（FMM，即高精細金屬掩模板）來進行控制。

       蒸鍍工藝對真空度、成膜厚度、FMM對位以及物料傳輸過程中的雜質控制有嚴格要求。目前蒸鍍工藝在各種EL成膜方式中設備、技術成熟度最高，它可以用來制備注入層、傳輸層、發光層和陰極材料。它的缺點是成膜速度慢、有機材料利用率低、大尺寸成膜均勻性不佳。因此蒸鍍工藝主要用于中小尺寸的OLED器件制備。

     （2）噴墨打印 ：指預先將各種不同的有機功能層材料制成墨水灌裝到墨盒，利用計算機將圖形信息轉化為數字信號，并控制噴嘴的移動和墨滴的擠出，墨滴噴射到相應位置形成所需圖案，從而實現精確、定量、定位沉積，完成最終的印制品。噴墨打印可用于制備空穴傳輸層、發光層以及陰極材料，其他膜層仍需借助蒸鍍工藝完成，全膜層噴墨打印技術正在研發中。與蒸鍍相比，噴墨打印工藝簡單，大幅提升材料利用率，適用于制備大尺寸OLED器件。 未來，隨著打印技術的成熟和大規模應用，OLED的制造成本可大幅度降低。

       噴墨打印相關技術中，高分子聚合物墨水的研制最為重要，因?yàn)閲姵鲆旱蔚木鶆蛐灾饕Q于墨水的物理特性。目前由于墨水配方和打印工藝不夠穩定，容易造成EL性能、均勻性和信賴性不佳，這是噴墨打印急需解決的技術難題。

3、封裝工藝

       為防止水氧和灰塵進入OLED顯示器件內部而導致其壽命和性能下降，發展OLED封裝工藝很有必要。目前常見的封裝技術為玻璃或金屬蓋板封裝，以及薄膜封裝。

      （1）傳統的蓋板封裝：是在充滿惰性氣體的環境下，用紫外光固化膠將OLED玻璃和玻璃蓋板或金屬蓋板粘接，從而將夾在蓋板、基板間的有機層和電極密封，隔絕外界的水氧與灰塵。蓋板封裝的缺點是金屬蓋板易翹曲變形，而玻璃蓋板易碎，且不適合發展柔性O(shè)LED技術。

     （2）薄膜封裝：通過沉積一定厚度的薄膜保護層來替代蓋板封裝，是目前主流的OLED封裝工藝。薄膜封裝包括無機薄膜封裝、有機薄膜封裝以及有機/無機層交疊的復合封裝等。薄膜封裝通常依靠PECVD（離子體增強化學氣相沉積，即借助微波或射頻等使含有薄膜組成原子的氣體電離，在局部形成等離子體，而等離子體化學活性很強，很容易發生反應，在基片上沉積出所期望的薄膜）方式實現，但隨著柔性O(shè)LED的興起與輕薄化的要求，對封裝層的厚度也要求越來越薄。在較小的厚度下實現良好的致密度，從而獲得優秀的水氧阻隔性能，這對工藝技術要求很高。目前行業內在檢討采用ALD（原子層沉積，即一種可以將物質以單原子膜形式一層一層的鍍?cè)诨妆砻娴姆椒?，?lèi)似于普通的化學沉積）工藝達到上述效果。
