絲網印刷技術的應用原理

        絲網印刷是利用絲網圖案部分網孔透漿料，非圖案部分網孔不透漿料的基本原理進行印刷的一種技術。具體原理為：印刷時在絲網一端倒入漿料，用刮刀在絲網的漿料部位施加一定壓力，同時朝絲網另一端移動，從而使?jié){料在移動中被刮板從圖形部分的網孔中擠壓到基片上，如圖1所示。

圖1. 絲網印刷原理示意圖

       利用絲網印刷技術，可以將含有金屬的導電漿料（如：銀(Ag)漿和鋁(AI)漿）透過絲網網孔壓印在硅片上，從而與硅片形成良好的歐姆接觸，降低在收集和引出電流過程的損耗，如圖2所示。

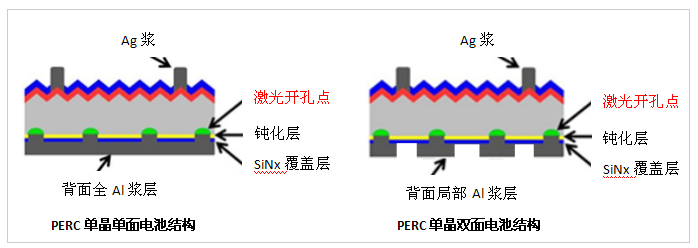

圖2. PERC電池絲網印刷結構示意圖

        為了取得良好的金屬化效果，需要結合漿料、印刷參數和網板三大要素，這三者相輔相成，缺一不可。而目前主流的網版分為常規網版和無網結網版，下文中將一一闡述各自特點。

常規網版

        網版由不銹鋼絲織成不同網目大小的網紗及涂在網紗上的乳膠在網框架上組成。在網板圖案設計開孔處則將乳膠去除，從而使刮刀刷過網紗時將施放在網版上的漿料透過圖案開孔處印在基材上。

網紗目數

       網紗目數為1英寸*1英寸的網紗內含有的網目數量。目數一般可以說明絲網的絲與絲之間的疏密程度。目數越高絲網越密，網孔越??；反之，目數越低絲網越稀疏，網孔越大。網孔越小，漿料通過性越差，網孔越大，漿料通過性就越好。由于電池印刷環節中對漿料線寬的要求越來越高，因此，目前常規網版都有朝高目數發展的趨勢

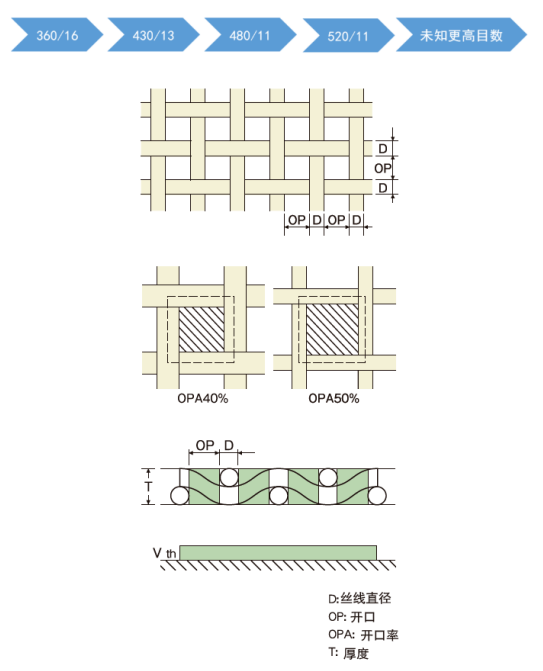

圖3. 網版網布基本參數

厚度

網紗的厚度數值

開口

網紗線和線的間隔的數值

開口率

開口率(%)=(開口)/(開口+線徑)2×100%

透墨量

透墨量=開口率×厚度

無網結網版

       太陽能電池的副柵線的高度越高，傳輸電阻就越低；而副柵線的寬度越寬，雖然同樣可以降低電阻，但是會降低有效受光面積，反而會得不償失。反之，細化副柵則可以增加受光面積，提高太陽能電池的轉換效率。

        所以網版設計未來趨勢為：目數越來越高，線徑越來越細，線寬越來越窄。但常規網版由于網結的存在，印刷線型均勻性差，勢必會影響超細線印刷和副柵線開口進一步變窄的趨勢，因此無網結網版的市場需求應運而生。

何為無網結網版

       無網結網版簡單說副柵開口區域不存在網結，張網角度由斜網變成了直網。

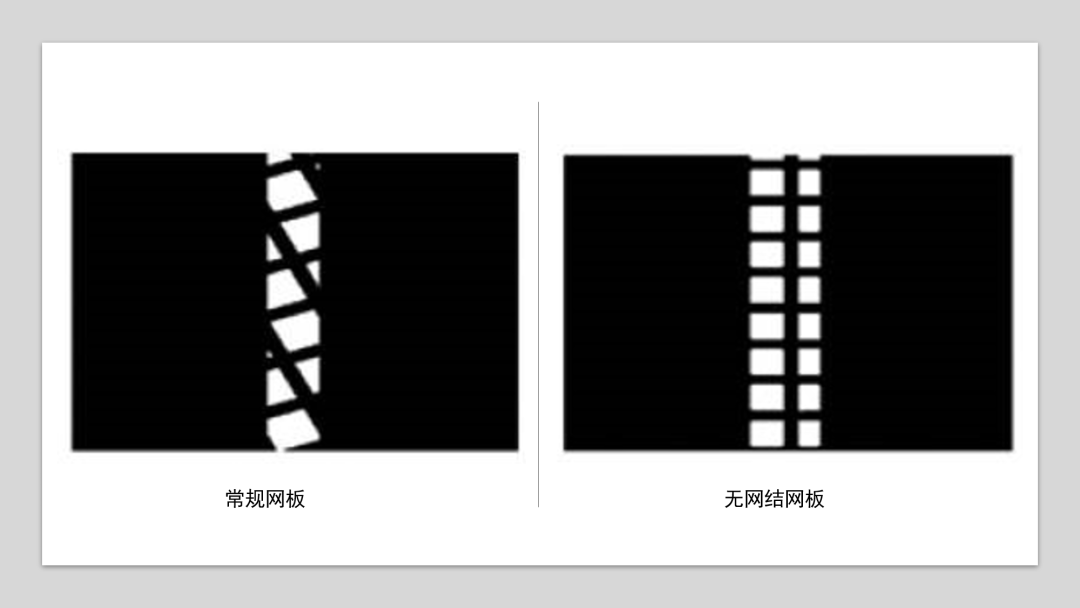

圖4.常規網版與無網結網版示意圖

常規網版和無網結網版印刷線型對比

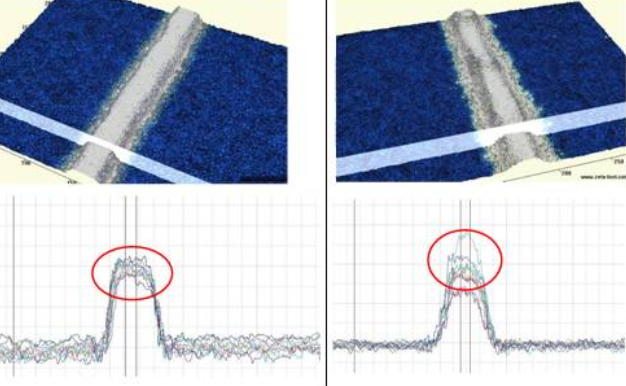

       無網結網版印刷后高寬比，線型明顯優于常規網版（如圖6所示），通過高寬比提升以及線型優化，電池片短路電流，開壓，填充均能得到較大提升，從而顯著提升效率，同時線寬的縮窄可顯著降低單耗，具體數據如下：

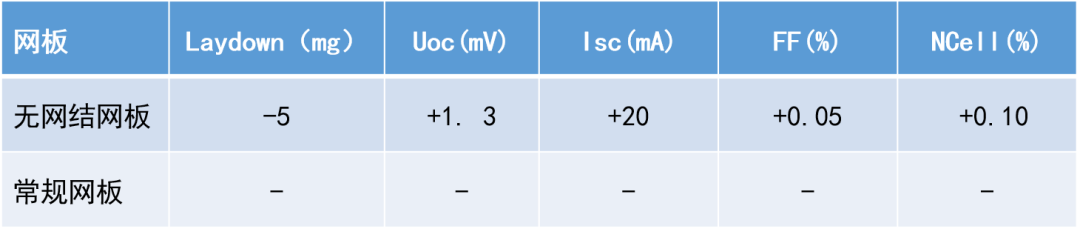

圖5. 無網結網版和常規網版單耗和電性能對比

圖6. 常規網版與無網結網版示意圖
