壓敏與非壓敏材料，這個(gè)詞語(yǔ)在一般人聽(tīng)起來(lái)會(huì)不懂其含義，其實(shí)這些材料每天都在我們身邊陪伴著我們 ， 只不過(guò)它的隱藏性比較好，我們發(fā)現(xiàn)不到它的存在罷了。

       其實(shí)它們是電子產(chǎn)品的附屬配件，但不屬于電子配 件，只屬于給電子產(chǎn)品增加一些實(shí)際意義的配件，在這里我所說(shuō)的可能會(huì)不懂，我可以舉個(gè)例子來(lái)說(shuō)明其意義。

       打個(gè)最簡(jiǎn)單的壓敏模切材料：手機(jī)屏幕保護(hù)膜，這種產(chǎn)品可以說(shuō)用過(guò)手機(jī)的人都見(jiàn)過(guò)，也知道其功 能，就是保護(hù)手機(jī)屏幕不被劃傷與刮傷。

       這就是其中一種用在電子產(chǎn)品手機(jī)上的可以看的見(jiàn)的壓敏材料，其 實(shí)在手機(jī)的里面還有許多的壓敏與非壓敏材料的產(chǎn)品，只不過(guò)材料不同，功能就不同，在手機(jī)里的職責(zé)也就不一樣。這些材料的功能在下面的講述中可以提的到。

一、壓敏膠材料的特性對(duì)模切質(zhì)量的影響

       壓敏膠材料是一種復(fù)合材料，由基材、粘合劑、硅油涂層和離型紙組成，壓敏膠材料的模切不同于傳統(tǒng)印刷材料，如紙張模切，是將材料整體切穿；而壓敏膠材料的模切僅僅是將基材和粘合劑層切穿，保留離型 紙和其表面的硅油涂層，最終使模切成型的形狀保留在離型紙上。

       壓敏膠材料的模切質(zhì)量同多種因素有關(guān) ， 如模切方式，模切裝置精度、模切版的精度，模切刀片同材料的匹配情況，此外，模切質(zhì)量還與壓敏膠材 料的特性有關(guān)，如基材，粘合劑和離型紙性能不同，各種壓敏膠材料的模切特性也不一樣。

       下面我們將分別就壓敏膠材料的基材、粘合劑和離型紙對(duì)模切質(zhì)量的影響給予簡(jiǎn)單介紹?；膶?duì)模切的影晌、影響模切質(zhì)量的因素有基材的種類、強(qiáng)度和厚度。

01 基材的種類

       基材基本上可分為紙張和薄膜兩大類。普通紙張類的切斷原理同薄膜材料略有不同。雖然從理論上講，模 切時(shí)必須將基材和粘合劑一同切穿，但實(shí)際上模切紙張類材料是刀具切削和紙張受力斷裂的綜合結(jié)果，即 刀刃向下切削的同時(shí)也將紙張向兩側(cè)擠壓，所以，相對(duì)而言，紙張類材料的模切精度不是很高。在分析樣 品時(shí)經(jīng)常會(huì)看到一些標(biāo)簽有毛邊，這就是由于材料纖維較粗，自然斷裂形成的現(xiàn)象。

       基于紙張類材料的模切特性，并考慮到刀刃的磨損，平壓平模切刀片的角度通常規(guī)定為 52。如果角度大， 對(duì)材料的擠壓變形就大，即水平方向的分離力就會(huì)使材料斷裂分離現(xiàn)象加劇。

       薄膜類材料的模切，簡(jiǎn)單地說(shuō)就是完全切穿的過(guò)程。因?yàn)楸∧ゎ惒牧洗蠖嗑哂许g性，不會(huì)自然斷裂，所以 切穿三分之二是不適合的，必須完全切穿或者切穿五分之四的厚度，否則排廢時(shí)會(huì)連同標(biāo)簽一同剝離。

        因此，模切薄膜材料的刀刃要鋒利，硬度要高，要采用小角度模切刀，刀刃角度通常為 30°~ 42°。如果 使用大角度的模切刀，不僅模切困難，而且如果刀刃不鋒利還會(huì)出現(xiàn)基材切不穿，離型紙斷裂的情況，或 者使成品標(biāo)簽的邊緣出現(xiàn)翻邊現(xiàn)象，造成滲膠。

       總之，模切薄膜的精度要高于紙張類材料，所以模切薄膜 材料對(duì)設(shè)備精度、模切版的精度和離型紙都有一定的要求。

02 基材的強(qiáng)度

       基材的強(qiáng)度同基材的厚度、纖維(高分子) 結(jié)構(gòu)和自身的濕度有關(guān)。在壓敏膠材料的模切過(guò)程中，與基材關(guān)聯(lián)最大的因素是排廢速度。環(huán)境濕度越大，材料受潮后自身的強(qiáng)度就越弱，從而容易拉斷，甚至無(wú)法排廢 。

       設(shè)計(jì)版式時(shí)，要根據(jù)材料的強(qiáng)度，通過(guò)試驗(yàn)合理安排標(biāo)簽的排廢尺寸和排廢速度，這樣不僅可以提高生產(chǎn) 效率，還能減少材料浪費(fèi)。

03 基材的厚度

       材料的厚度直接影響模切的深度，材料越厚，越容易模切。因?yàn)椴牧显胶瘢Ｇ械墓钤酱?，切穿離型紙的幾率就越小。相對(duì)而言，材料薄，容易出現(xiàn)切穿離型紙的故障。如在同一臺(tái)平壓平標(biāo)簽?zāi)Ｇ袡C(jī)上分別模 切 80g/m2  和 60g/m2 ，離型紙相同的基材。

       結(jié)果發(fā)現(xiàn)：80g/m2 的材料模切排廢正常，而換上 60g/m2  的材 料，模切時(shí)經(jīng)常出現(xiàn)排廢斷裂、離型紙切穿和掉標(biāo)現(xiàn)象，需要經(jīng)常停機(jī)，進(jìn)行墊版，浪費(fèi)很大。出現(xiàn)這類 情況有多種原因，如果使用圓壓圓模切方式或減小模切面積，使用精度高的設(shè)備等，這種現(xiàn)象可減少或避免。

       所以模切薄型基材時(shí)，一定要在精度高的設(shè)備上進(jìn)行，盡量減少模切面積(尤其是小標(biāo)簽) ，使用專業(yè)模切 版生產(chǎn)商的模切版，另外還要注意墊版精度?；牡暮穸韧瑥?qiáng)度成正比，直接影響排廢速度?？煞謩e用 80g/m2  和 60g/m2  的材料做排廢對(duì)比試驗(yàn)，結(jié) 果是前者比后者的生產(chǎn)效率提高了 20％一 30％。

二、粘合劑對(duì)模切的影響

       壓敏膠材料中常用的粘合劑有 4  種類型：丙烯酸類水性乳膠，橡膠類熱熔膠和溶劑型橡膠或丙烯酸類粘合 劑，其中使用最廣泛的是乳膠和熱熔膠。

       由于粘合劑的原材料和配方不同，所以理化特性也不一樣。水乳膠是由微小的膠囊構(gòu)成，內(nèi)聚力相對(duì)小， 膠膜間容易分離，而熱熔膠是由內(nèi)聚力大的橡膠類物質(zhì)構(gòu)成，膠膜之間很難分離。

       所以在模切時(shí)，如果是 水乳膠材料，在粘合劑層未被切斷或完全沒(méi)有切斷的情況下，標(biāo)簽照樣排廢，因?yàn)榕艔U時(shí)的拉力很容易拉 斷膠層。

       而在模切熱熔膠型壓敏膠材料時(shí)，如果模切不到位，不是標(biāo)簽連同廢紙邊一齊剝下，就是離型紙 切穿。

       因?yàn)闊崛勰z層只有完全切斷(或大部分切斷) 才能正常排廢，否則未被切穿的膠膜會(huì)連同標(biāo)簽一同剝 下，提高了模切難度。

       為此，模切乳膠型壓敏膠材料相對(duì)容易，熱熔膠型壓敏膠材料對(duì)模切技術(shù)要求較高。這也是加工熱熔膠材 料消耗大、生產(chǎn)效率低的主要原因。

       離型紙對(duì)模切的影響 離型紙質(zhì)量是影響模切質(zhì)量的關(guān)鍵，離型紙的厚度，平整度、纖維結(jié)構(gòu)和強(qiáng)度都直接影響模切質(zhì)量。目前 ，常用的離型紙 分為兩大類，即不透明離型紙和半透明離型紙。

       不透明離型紙型壓敏膠材料定量一般在90g/m2 以上，有一定的挺度，適合單張紙印刷，也適合卷筒紙印刷，成品標(biāo)簽多用于手工貼標(biāo)。

       透明離 型紙型壓敏膠材料定量一般為 60—70g/m2 ，離型紙纖維有一定的密度或緊度，主要用于卷筒紙印刷，不 適合單張紙印刷，成品標(biāo)簽用于自動(dòng)貼標(biāo)。

       壓敏膠材料要求離型紙平整度好，厚度均勻，整體透光度一致，密度越大越好，以便于基材完整模切。

01 不透明離型紙

       常用的不透明離型紙以顏色區(qū)分，可分為黃色和白色兩種；以結(jié)構(gòu)區(qū)分，分為預(yù)涂 PF 涂層和不帶 PE 涂 層兩種。

       涂布 PE  涂層有兩個(gè)目的：

       一是封住紙張表面的毛孔使其光滑平整，在其上涂布硅油，減少涂布 量，可降低成本；

       另一個(gè)作用就是改善模切特性，因?yàn)?PE 涂層相當(dāng)于一層緩；

       中墊，有一定的韌性和彈 性，可減少離型紙的斷裂。

       實(shí)踐表明，帶 PE 涂層的離型紙，抗斷裂性能遠(yuǎn)遠(yuǎn)低于不帶 PE 涂層的離型紙 材料。

       由于厚離型紙標(biāo)簽主要用于手工貼標(biāo)，模切質(zhì)量不合格對(duì)手工貼標(biāo)有一定影口向，如模切不斷，手工排廢 時(shí)會(huì)連同標(biāo)簽一同揭下來(lái)；若將離型紙切穿或切穿一半，操作者揭標(biāo)也非常困難。

       不透明離型紙?jiān)谄綁浩侥Ｇ袡C(jī)上模切時(shí)，常見(jiàn)故障是離型紙斷裂，所以在保證模切刀精度和襯墊平整的基 礎(chǔ)上，要盡量選用平整度好、纖維拉力大和厚度均勻的離型紙，以提高模切質(zhì)量。

02 半透明離型紙

       半透明離型紙又稱薄離型紙，目前，模切壓敏膠材料常用格拉辛離型紙(玻璃離型紙) 。

       格拉辛離型紙有兩個(gè)指標(biāo)會(huì)影響模切質(zhì)量：一是厚薄均勻性，二是纖維結(jié)構(gòu)。

       其中離型紙厚薄均勻性是最 為重要的，尤其是圓壓圓模切時(shí)，因?yàn)槟Ｇ械遁伒某叽缬呻x型紙的厚度決定，如果離型紙厚度不均勻，刀 刃就會(huì)切穿或切不到離型紙，給排廢工序帶來(lái)麻煩。

       格拉辛離型紙的纖維結(jié)構(gòu)對(duì)圓壓圓模切來(lái)說(shuō)，主要影響模切速度，因?yàn)槔w維強(qiáng)度直接影響排廢斷裂速度，速度越快、拉力越大，排廢越容易。如果材料本身強(qiáng)度大，即可提高模切速度。但是，對(duì)于速度較慢的平 壓平式模切，纖維結(jié)構(gòu)對(duì)模切質(zhì)量影響不大。

       此外，纖維的韌性和抗斷裂性對(duì)模切質(zhì)量影響非常大，纖維 韌性好的離型紙，在精度低的設(shè)備上模切可能不會(huì)出問(wèn)題，但是，如果離型紙的纖維脆、韌性差，就只能 在設(shè)備精度高、模切質(zhì)量好的設(shè)備上進(jìn)行模切加工，這說(shuō)明，設(shè)備精度也是影響模切質(zhì)量的因素之一。

        我們?cè)龅竭^(guò)這樣的案例：有兩種基材相同，離型紙不同的壓敏膠材料，在兩臺(tái)標(biāo)簽設(shè)備上同時(shí)加工，結(jié)果是在精度高的設(shè)備上模切，兩種材料的模切質(zhì)量都正常；而在精度低的設(shè)備上模切，離型紙纖維韌性差的材料經(jīng)常出問(wèn)題，無(wú)法正常生產(chǎn)。這個(gè)案例說(shuō)明，模切質(zhì)量與壓敏膠材料本身有關(guān)，也同設(shè)備的精度有關(guān)。

       模切技術(shù)要點(diǎn)：既然壓敏膠標(biāo)簽材料的各項(xiàng)性能，如壓敏膠基材的強(qiáng)度，粘合劑的特性和離型紙的強(qiáng)度對(duì)標(biāo)簽的模切質(zhì)量有一定的影響，則在選擇壓敏膠材料和標(biāo)簽加工中，就應(yīng)有一定的要求采用高質(zhì)量的材料或相應(yīng)的模切工藝，以提高標(biāo)簽?zāi)Ｇ匈|(zhì)量。

       我們通過(guò)多年實(shí)踐，并將工作中遇到的問(wèn)題進(jìn)行了歸納總結(jié)，提出正確選擇壓 敏膠材料，有效提高模切質(zhì)量的幾個(gè)注意事項(xiàng)。

1) 不要使用模切過(guò)紙張類材料的模切版模切薄膜材料，因?yàn)榈度幸呀?jīng)磨損，不適合再模切薄膜。

2) 平壓平模切時(shí)，盡量減少模切面積，尤其是滿版小標(biāo)簽，因?yàn)榘婷娲螅诺抖?，質(zhì)量很難保證。

3) 平壓平模切時(shí)墊版要經(jīng)常更換，尤其是加工長(zhǎng)版活，因?yàn)榍泻蹠?huì)影響新版式標(biāo)簽的模切質(zhì)量。

4) 平壓平模切時(shí)，模切力度要?jiǎng)倓偤?，這就是師傅的調(diào)刀技術(shù)，有時(shí)候?qū)幙汕械臏\一些。

5) 經(jīng)常檢查模切質(zhì)量，尤其是自動(dòng)貼標(biāo)的標(biāo)簽。以避免出現(xiàn)大批量的質(zhì)量問(wèn)題。具體檢測(cè)查方法是，用信 號(hào)筆在離型紙上涂抹，檢查離型紙的切痕滲透情況。

6) 模切大面積、圖案復(fù)雜的標(biāo)簽，要到專業(yè)廠家制作模切版，這樣可保證模切精度。

7) 要保持刀刃的鋒利，建立檔案，記錄每塊模切版的使用情況，以便及時(shí)更換刀片。要用小角度、硬度高 的專用刀片模切薄膜壓敏膠材料，尤其是 PE 材料。

三、壓敏膠粘帶的實(shí)用粘合性能

       正是壓敏膠粘劑本身的粘彈性質(zhì)以及對(duì)被粘物表面很好的潤(rùn)濕性質(zhì)，才賦予壓敏膠粘帶對(duì)外壓力敏感的粘 合特性。然而，對(duì)于壓敏膠粘粘帶的這種粘合特性，還可以用一些能夠進(jìn)行測(cè)試的實(shí)用粘合性能加以定量 地表征。

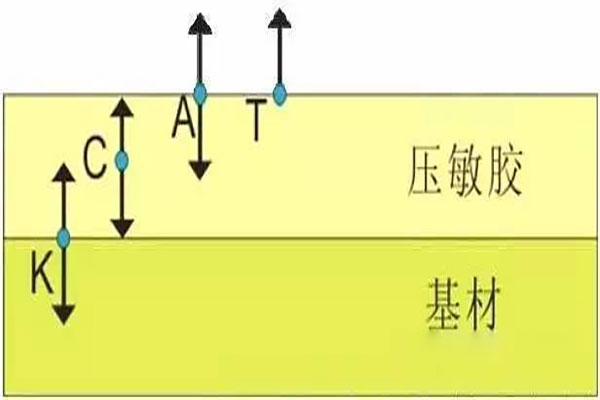

       這些實(shí)用粘合性能就是：初粘(tack)力T、粘合(adhesion)力A、內(nèi)聚(cohesion)力．C 和粘基(keying) 力K。

       對(duì)于一個(gè)實(shí)用的壓敏膠粘帶來(lái)說(shuō) ， 這些性能之間 必須滿足如下的要求 ：

       初粘力亦稱快粘力，是指當(dāng)壓敏膠粘帶的壓敏膠面與被粘物表面以很輕的壓力接觸后、立即快速分離所表 現(xiàn)出來(lái)的抵抗分離的能力。一般即所謂用手指輕輕接觸壓敏膠面并立即移開(kāi)時(shí)所顯示出來(lái)的手感粘力。這 是壓敏膠粘帶所特有的一種實(shí)用粘合性能。

       粘合力是指用適當(dāng)?shù)耐鈮毫蜁r(shí)間進(jìn)行粘貼后壓敏膠粘帶和被粘物表面之間所表現(xiàn)出來(lái)的、抵抗粘合界面 分離的能力。一般用壓敏膠粘帶的剝離強(qiáng)度試驗(yàn)來(lái)進(jìn)行量度和表征。

       內(nèi)聚力是指壓敏膠粘帶中壓敏膠粘劑層本身的內(nèi)聚力，即壓敏膠粘劑層抵抗因外力作用而受到破壞的能 力。一般用壓敏膠粘帶持粘力試驗(yàn)來(lái)測(cè)量。

       粘基力是指壓敏膠粘劑與基材或者壓敏膠粘劑與底涂劑及底涂劑與基材之間的粘合力，壓敏膠粘帶進(jìn)行剝 離強(qiáng)度測(cè)試中發(fā)生完全的膠層與基材脫開(kāi)時(shí)所測(cè)得的剝離強(qiáng)度值即可視為粘基力的大小。正常情況下，壓 敏膠的粘基力大于粘合力，所以無(wú)法測(cè)得此值。

       在實(shí)用的壓敏膠粘帶中，壓敏膠粘帶是制成卷盤狀供應(yīng)的，此時(shí)壓敏膠粘劑被粘貼在基材背面上保護(hù)著， 壓敏膠粘片材中的壓敏膠粘劑則是被粘貼在隔離紙或隔離膜的防粘層面上保護(hù)著。使用時(shí)都必須首先解開(kāi) 壓敏膠粘帶的盤卷或揭去隔離紙(或膜) 。

       因此，壓敏膠粘劑與基材背而或隔離紙(或膜)的防粘層之間的粘 合力也是壓敏膠粘帶重要的實(shí)用粘合性能之一。這種粘合性能一般是用壓敏膠粘帶的解卷力測(cè)試或壓敏膠 對(duì)隔離紙(或膜) 的剝離力測(cè)試來(lái)量度和表征的。

       上述幾種實(shí)用的粘合性能之間如能滿足公式T<a<c<k 漂浮的情況。

       可見(jiàn)，壓敏膠粘帶的上述幾種實(shí)用粘合性能及其相互之間的關(guān)系，就是它們最重要也是最基本的性能。在 研究和制造壓敏膠粘劑及其各種粘帶時(shí)，首先必須考慮并滿足這些基本性能的要求。

       當(dāng)然，其它性能要求 ， 如壓敏膠粘帶的機(jī)械強(qiáng)度、柔韌性、透明性和色澤、電絕緣性能、耐熱、耐燃、耐腐蝕、耐介質(zhì)和耐大氣 老化等，在選擇基材和壓敏膠粘劑的配方時(shí)也是必須考慮的。

        深圳市雙翌光電科技有限公司是一家以機(jī)器視覺(jué)為技術(shù)核心，自主技術(shù)研究與應(yīng)用拓展為導(dǎo)向的高科技企業(yè)。公司自成立以來(lái)不斷創(chuàng)新，在智能自動(dòng)化領(lǐng)域研發(fā)出視覺(jué)對(duì)位系統(tǒng)、機(jī)械手視覺(jué)定位、視覺(jué)檢測(cè)、圖像處理庫(kù)等為核心的20多款自主知識(shí)產(chǎn)權(quán)產(chǎn)品。涉及自動(dòng)貼合機(jī)、絲印機(jī)、曝光機(jī)、疊片機(jī)、貼片機(jī)、智能檢測(cè)、智能鐳射等眾多行業(yè)領(lǐng)域。雙翌視覺(jué)系統(tǒng)最高生產(chǎn)精度可達(dá)um級(jí)別，圖像處理精準(zhǔn)、速度快，將智能自動(dòng)化制造行業(yè)的生產(chǎn)水平提升到一個(gè)更高的層次，改進(jìn)了以往落后的生產(chǎn)流程，得到廣大用戶的認(rèn)可與肯定。隨著智能自動(dòng)化生產(chǎn)的普及與發(fā)展，雙翌將為廣大生產(chǎn)行業(yè)帶來(lái)更全面、更精細(xì)、更智能化的技術(shù)及服務(wù)。
