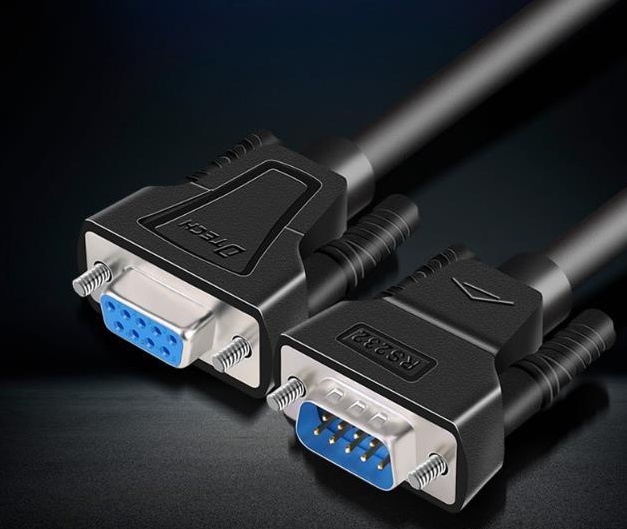

RS-232是美國電子工業協會EIA(Electronic Industry Association)制定的一種串行物理接口標準。RS是英文“推薦標準”的縮寫,232為標識號。RS-232是對電氣特性以及物理特性的規定,只作用于數據的傳輸通路上,它并不內含對數據的處理方式。但是目前很多人不清楚RS-232的通訊方式到底是全雙工的還是半雙工的。今天就來給大家詳細講解一下。
下面以計算機和調制解調器之間的通信流程來說明RS-232串行通信原理。
考慮當調制解調器處于應答方式下,計算機和調制解調器之間的RS-232信號間的交互關系和工作過程。假定調制解調器是全雙工的,并以RS-232標準規范工作。
1、初始狀態時,RTS、CTS持續為ON,通過通信程序設置和監測RS232引線狀態。在應答模式下,計算機中的軟件一直監視著振鈴指示(RI),等待RI發出ON信號。
2、計算機上的通信程序在收到RI信號后,就開始通過振鈴指示器ON/OFF變換的次數對振鈴進行計數,當?shù)竭_程設定的振鈴次數時,通信程序就發生數據終端就緒(DTR)信號,強迫調制解調器進入摘機狀態。
3、等待2s后(FCC規定),調制解調器自動開始發送其應答載波。這時調制解調器發出調制解調器就緒(DSR)信號通知計算機:它已完成所有的準備工作并等待載波信號。
4、在持續發出DTR信號期間,計算機軟件監測DSR信號。當DSR信號變?yōu)镺N時,計算機就知道調制解調器已準備數據鏈路的連接,計算機立即開始監測數據載波監測(CD)信號,以證實數據鏈路的存在。
5、當源調制解調器的載波出現在電話線上時,應答調制解調器就發出CD信號。
6、通過發送數據線(TD)和接收數據線(RD),開始全雙工通信。在數據鏈路傳輸期間,計算機通過監測CD來確保數據鏈路的存在。
7、通信任務一旦完成,計算機就禁止DTR,調制解調器用除去其載波音調、禁止CD和DSR來響應。隨著鏈路被拆除,調制解調器就會返回初始狀態。

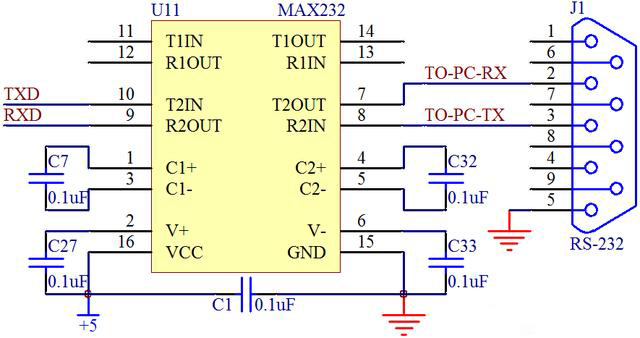

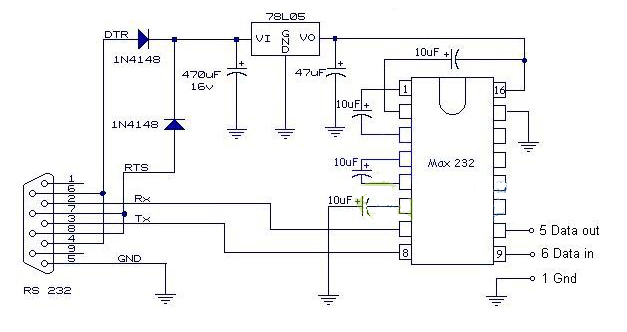

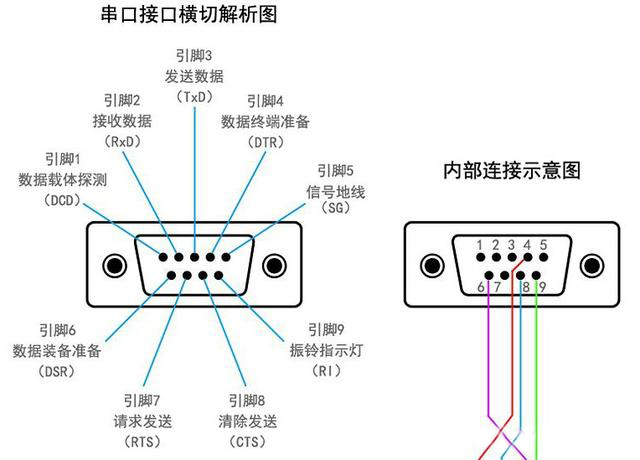

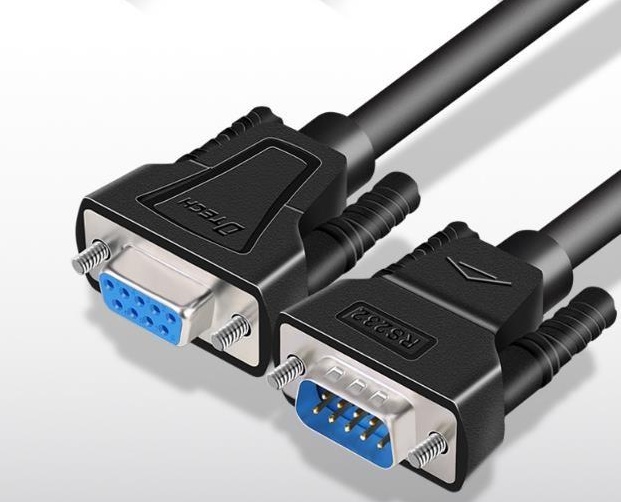

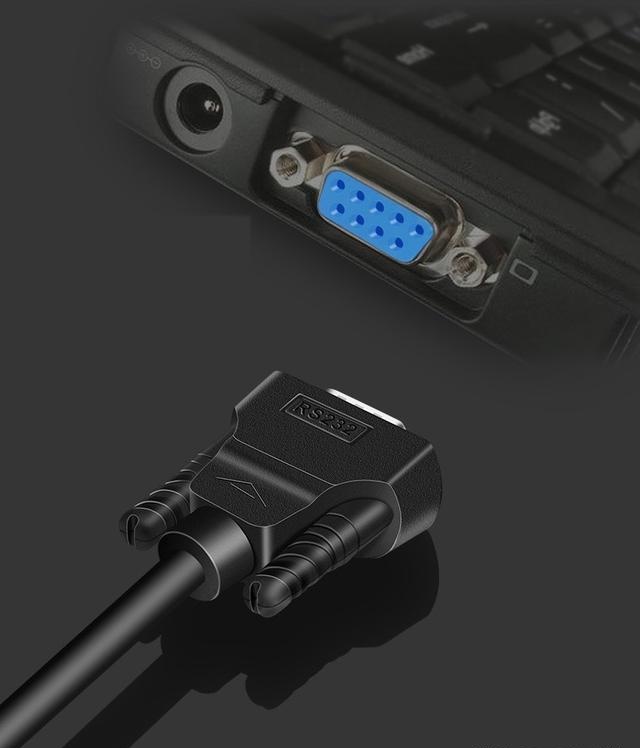

RS-232串行通信距離較近時(<12m),可以用電纜線直接連接標準RS232端口,若距離較遠需附加調制解調器( Mode),最為簡單的且常用的是三線制接法,即地、接收數據、發送數據三腳相連。
