SC系列視覺控制器的光源控制使用說明

發布時間:2022-07-07 11:00:17 最后更新:2023-07-29 09:35:08 瀏覽次數:2049

光源控制器使用說明

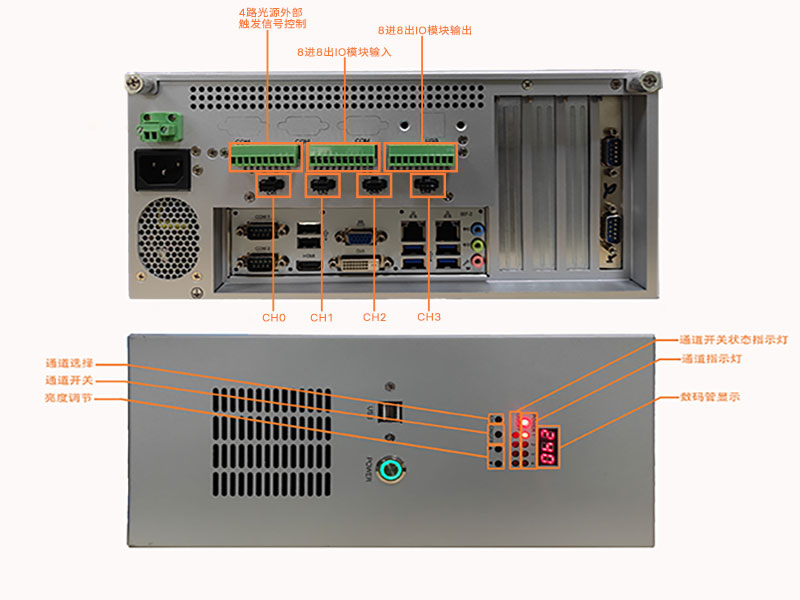

Fig.1 光源控制器面板操作按鍵



一、面板按鍵說明

通過控制器的面板,我們可以通過手動對此數字光源控制器進行簡易設定。按鍵。按鍵一共有 4 個。功能定義分別為:

A. “CH”鍵,通道選擇按鈕。選擇不同通道相應通道指示燈會亮。

B. “ON/OFF”鍵,通道開關。通道打開時,該通道開關指示燈亮。通道關閉時, 該通道開關指示燈滅。

C. “▲”鍵,此通道的 PWM值加,范圍為 0-255。D. “▼”鍵,此通道的 PWM 值減,范圍為 0-255。E. “CH”+“ON/OFF”同時按下,為工作模式選擇。

F. “ON/OFF” + “▲”同時按下,為進入通信模式切換狀態。G.“CH”+“▲” 同時按下,進入 ID 設置模式。

H. “CH”+“▼” 同時按下,進入通信線路檢測

I. “ON/OFF” + “▲”同時按下,按兩次;進入波特率設定模式



接下來我們將對每個按鍵及相關功能進行詳細說明:


二、工作模式說明


進入模式選擇后,數碼管會先顯示“dE”字樣,然后顯示當前模式號。使用“▲”和 “▼”鍵對模式進行修改。系統會自動對模式進行保存。修改完成后按“CH”鍵退出設置模式。



(1).工作模式 0,將該通道設置為軟件觸發常亮模式??捎砂存I觸發和通信觸發。

工作模式 0 為最常規的工作模式,也是目前市場上的標準模式,在此模式下, 光源接駁到數字光源控制器上屬于常亮的,我們通過PWM 調節脈寬的方式來調節光源的亮度。

(2).工作模式 1,將改通道設置為軟件觸發閃光模式。可由按鍵觸發和通信觸發。

工作模式 1,設計此模式的目的是通過軟件的方式模擬接觸到外部硬件觸發信號的方式來控制光源瞬間進行通斷。

(3). 工作模式 2,將該通道設置為外部觸發閃光模式,上升沿觸發。只能由輸入端口觸發。

設置成工作模式 2 的時候,光源的亮暗只能通過外部信號進行觸發,模式 2 屬于外部信號上升沿觸發。

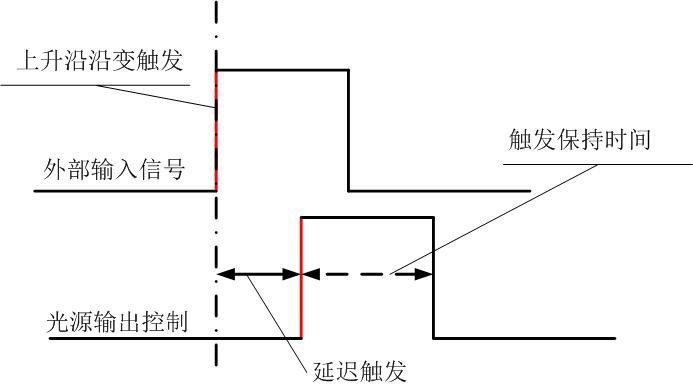

Fig.2 上升沿觸發工作模式

通過此圖,我們可以了解到上升沿觸發的原理,外部輸入信號由低電平----》高電平的沿邊過程中,通過硬件輸出信號去控制光源,使光源瞬間打開,我們稱之為上升沿觸發頻閃模式。

(4). 工作模式 3,將該通道設置為外部觸發閃光模式,下降沿觸發。只能由輸入端口觸發。

設置成工作模式 3 的時候,光源的亮暗只能通過外部信號進行觸發,模式 3 屬于外部信號下降沿觸發。



Fig.3  下降沿觸發工作模式

通過此圖,我們可以了解到下降沿觸發的原理,外部輸入信號由高電平----》低電平的沿邊過程中,通過硬件輸出信號去控制光源,使光源瞬間打開,我們稱之為下降沿觸發頻閃模式。


(5).工作模式 4,外部開關模式,輸入信號有效(高電平有效),光源常亮;信號無效,光源關閉。

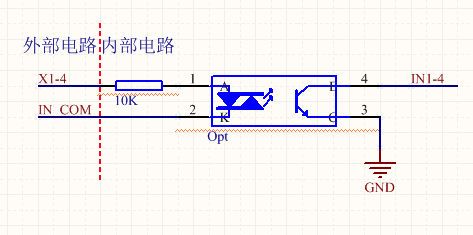

Fig.4  觸發輸入信號接線

圖 4 觸發輸入信號電路原理圖,雙向光耦隔離輸入:INCOM 為公共端,可接電源正或者負端,和 X1~X4 形成回路 ; 輸入電壓范圍+12V→+24V; 光耦導通(即

INCOM 和 X1~4 有壓差,在光耦輸入端有電流通過)時,定義為高;光耦斷開(光耦輸入端無電流通過)時,定義為低;上升沿就是從低到高的變化 ;下降沿是從高到低的變化 。



設計不同觸發工作模式的目的在于為了配合一些高速的機構運動場合中,瞬間將光源亮度提升,以便取得最好的圖像處理效果。

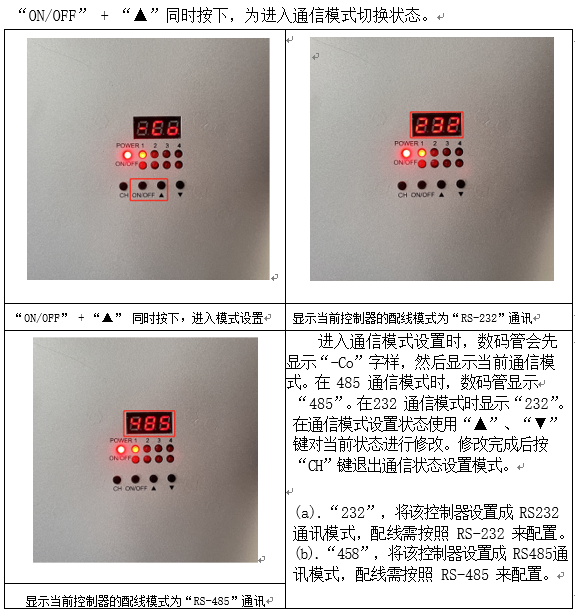

三、光源控制器通訊模式說明

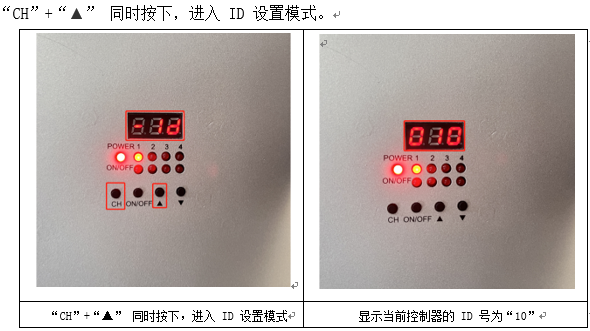

四、控制器模塊 ID 號設定





進入 ID 設置模式,數碼管會先顯示“-ID”字樣,然后顯示當前 ID 號。使用“▲”和 “▼”鍵對 ID 號進行修改。系統會自動對 ID 號進行保存。修改完成后按“CH”鍵退出 ID 設置模式。



注明:

默認 ID 號為 10.

ID 號設定,目前設計 ID 號范圍為 1~31,超過此 ID 號,模塊通訊連接不上。

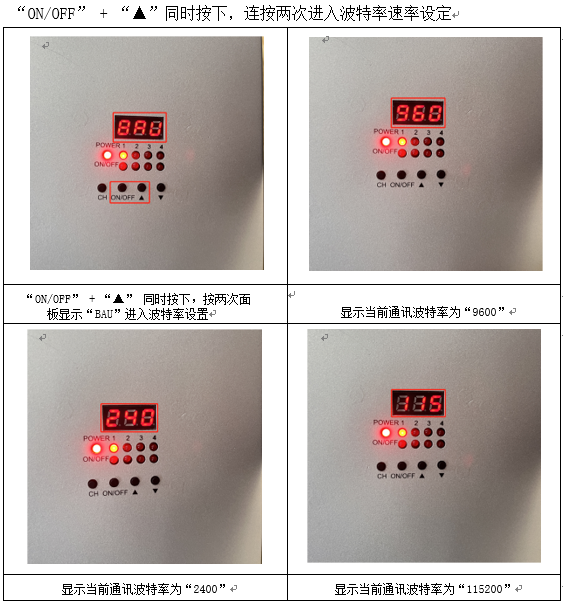

五、控制器模塊通訊波特率設定





注明:

我們常用的數字光源控制器發送的最大數據量為 11Byte,即88bit,若是我們設定的波特率為9600bit/s,則我們發送數據的時間為88/9600≈0.009s 即9ms即可將數據發送完成。




六、面板過流說明

當我們所連接的光源負載超出光源控制器本身驅動能力的時候,我們會對控制器進行保護,從以下方式可知道過流的情況,如狀態指示燈閃爍后立即停止輸出,光源滅掉,顯示面板顯示如下圖所示現象。



 注明:

根據光源的功耗來選擇合適的數字光源控制器,長期使控制器處于過載的情況下,容易出現產品燒毀現象。
