光學濾光片是只讓某一波段光透過（透射率大）的光學元件。

一、按照光譜波段區分濾光片

通過光譜的分布長短（即光譜所處區域）把濾光片分為：

紫外濾光片

可見光濾光片

近紅外濾光片

紅外濾光片

遠紅外濾光片

光譜波長范圍如下：

紫外濾光片180~400nm
可見光濾光片400~700nm
近紅外濾光片700~3000nm

紅外濾光片3000nm~10um以上

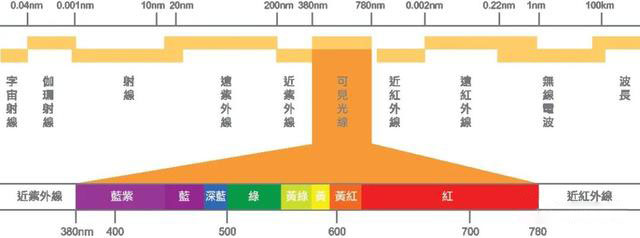

                                                                    光譜波長圖

二、按光譜特性區分濾光片

按照光譜特性區分濾光片：

帶通濾光片
短波通（低通）濾光片
長波通（高通）濾光片

帶通型濾光片：選定特定波段的光通過，通帶以外的光截止。其光學指標主要是中心波長（CWL），半帶寬（FWHM)，中心波長透過率（Tp），截止度及截止范圍。按帶寬分為窄帶和寬帶，通常按帶寬比中心波長的值來區分，小于2%來定為窄帶，大于2%定為寬帶。

短波通型(又叫低波通)：短于選定波長的光通過，長于該波長的光截止。

長波通型(又叫高波通)：長于選定波長的光通過，短于該波長的光截止。

三、濾光片相關名詞解釋

峰值透過率(TP):假設光初始值為100%,通過濾光片后有部分損耗了,通過光譜測量得出只有85%了,那就可以把這個濾光片的光學透過率定為(Tp)>80%。

中心波長(CWL)：濾光片在實際應用中所使用的波長,如光源主峰值是850nm led燈,那需求的中心波長就是850nm。

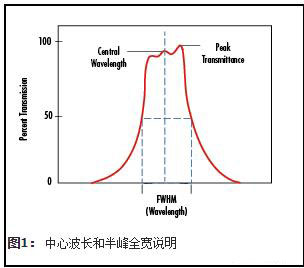

半帶寬(FWHM)：簡單說就是最高透過率的1/2處所對應的波長,左右波長值相減,例如,峰值最好是90%,1/2就是45%,45%所對應的左右波長是875nm和825nm,那半帶寬就是50nm。

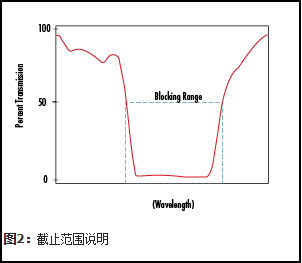

截止范圍：截止范圍是用于表示通過濾光片衰減的能量光譜區域的波長間隔（圖2）。截止的程度又稱之為截止深度，通常用光密度或者透射率表示。

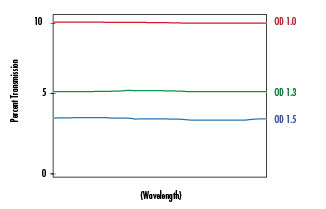

光密度（OD)：光密度(OD)描述濾光片截止程度，并且與穿過的能量透射量有關（方程式1–2）。光密度值越高透射率越低，圖3示意了三種不同的光密度：OD 1.0，OD 1.3和OD 1.5分別對應的透射率。T為透射率，如80，表示透射率80%。

方程式1–2

入射角度：入射光線和濾光片表面法線之間的夾角。當光線正入射時，入射角為0°。


截止率(Blocking):截止區所對應的透過率.由于要想透過率達到零,那是非常難的事情,只能選擇它透過率接近于零，但通常透過率達到10的負5次方以上就可以滿足大部分使用要求，通常轉換為光學密度值，用OD>5表示。


截止波段: 可接受的不需要的波長最小區間范圍，由于多數電子成像用的感光器件的響應范圍是350-950nm,在實際中確定范圍稍稍比這個區間寬一點即可。紫外及紅外的截止范圍確定比這個要繁雜一些，需要根據使用的探頭響應范圍來確定。

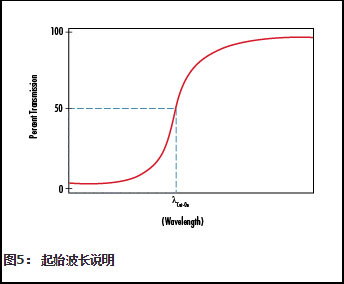

起始波長：起始波長是用于表示在長波通濾光片中透射率增加至50%波長的術語。起始波長由圖5中的λcut-on起始表示。

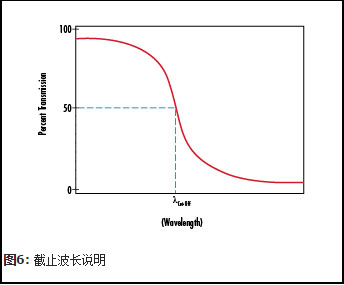

截止波長：截止波長是用于表示在短波通濾光片中透射率降低至50%波長的術語。截止波長由圖6中的λcut-off截止表示。

有效孔徑：光學系統中有效利用的物理區域。通常與濾光片的外觀尺寸相似，同心，尺寸略小些。

濾光片的尺寸參數

公差（光學公差）
以帶通濾光片為例，中心波長、半寬、起始波長等都有公差，因此訂購產品時一定要標明公差范圍。公差越小，制造難度越大，成本越高。用戶可以根據實際需要，提出合理公差范圍。

直徑公差：圓形光學元件的直徑公差提供了一個可接受的直徑值范圍。此生產規格會因制作光學產品的某些光學加工公司的技術水平和能力而有所不同。雖然直徑公差不會對光學產品本身的光學性能產生任何影響，但如果要在任何一種固定器上安裝光學產品，則它是您必須考慮的一種非常重要的機械公差。例如，如果透鏡的直徑與其標稱值存有偏差，則有可能使已安裝的組件中的機械軸偏離光學軸，從而導致光的偏心。 通常，直徑的生產公差為：+0.00/-0.10 mm表示一般質量，+0.00/-0.050 mm表示精密質量，+0.000/-0.010 mm則為高質量。

中心厚度公差：光學元件（最典型的是透鏡）的中心厚度，測量的是光學元件中心部分的材料厚度。中心厚度是通過透鏡的機械軸來測量的，該機械軸是作為透鏡外部邊緣之間的軸來定義的。透鏡中心厚度的變化會影響光學性 能，這是因?yàn)橹行暮穸燃捌淝拾霃綍?huì)決定光線穿過透鏡的光學路徑長度。通常，中心厚度的生產公差為：+/-0.20 mm表示一般質量，+/-0.050 mm表示精密質量，+/-0.010 mm則為高質量。

表面光潔度：濾光片的表面光潔度是光學零件有效通光面積表面缺陷的更大允許尺寸和定量(數量)的描述，一般用數值表示：道子--點子，即：S/D(scratch/dig)，就是我們常?？吹降?0-40/40-20等這樣的數值。60-40表示道子的更大數值為60微米，斑點更大數值為40絲。道子是指窄而長的缺陷。60表示道子更大寬度數值為60微米。當元件中的更大道子超 過了指標要求中的更大道子時，此元件判為不合格品；40表示在任何20mm范圍內不能有一個大于0.4的點子，也可理解為在任何20mm范圍內所有疵點直徑和不超過更大尺寸疵點的2倍，40-20等這種數值可以一次類推，原理都是一樣的。
