當系統工作在電磁環境比較復雜的情況下，為保證系統可靠工作，需做好抗干擾措施，最重要的是系統的濾波和接地。建議的主要措施如下：

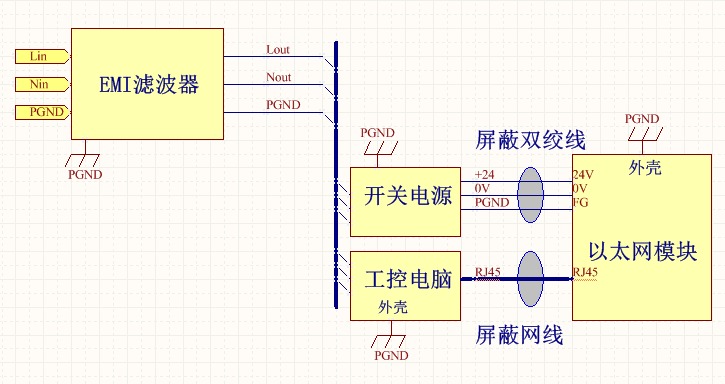

系統布線示意圖

如上系統布線示意圖。具體的要求包括：

1.      220V交流輸入端增加EMI濾波器，濾波器輸出給PC和開關電源供電。注意濾波器要靠近負載（即PC和開關電源）端。EMI濾波器可以采用雙極EMI濾波器，電流需留足余量，建議10A以上。

2.      接地必須良好，特別是濾波器的PGND、PC的接地端子和開關電源的PGND。接地線使用4~6平方的接地線，在條件有限的情況下，接地線不小于2.5平方。如果系統是金屬機框，可以將接地線可靠的接到系統的專用接地端子上。接地線盡量短、粗。保證盡可能小的接觸電阻和盡可能短的接地路徑。

3.      給以太網模塊的直流電源24V/0V，用帶屏蔽的雙絞線，屏蔽層兩端分別接開關電源的PGND 和 模塊的FG。雙絞線線徑采用1.0~1.5平方的線。

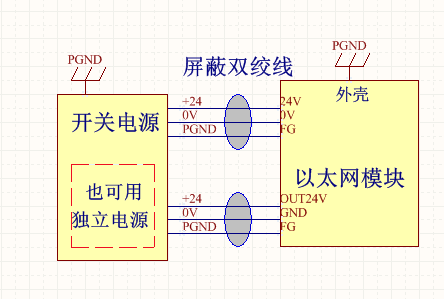

4.        以太網模塊的輸出電源（OUT24V/OUTGND） 和模塊供電是獨立的。當輸出負載比較多，負載種類比較復雜時，建議獨立走線（從開關電源單獨引出一組先或單獨的開關電源），不要從模塊的電源輸入端子那里引線。如下圖：
