在電子屏幕生產制造中，定位點膠是極為關鍵的一環，其精準度直接關乎屏幕的顯示效果、耐用性與整體品質。電子屏幕結構精密，內部線路復雜，傳統點膠方式依賴人工經驗或簡單機械定位，難以滿足高精度、高一致性的點膠要求，容易出現點膠位置偏差、膠量不均等問題，進而導致屏幕出現漏光、短路等故障，影響產品的良品率與市場競爭力。

MasterAlign視覺對位軟件的出現，為電子屏幕定位點膠帶來了革新性的解決方案。該軟件借助先進的機器視覺技術，配備高分辨率工業相機，能夠快速且清晰地捕捉電子屏幕的表面特征與預設的定位標記。無論是微小的線路圖案，還是隱藏在角落的定位點，相機都能精準識別并獲取其精確位置信息。

軟件內置的智能算法對采集到的圖像進行分析與處理。通過復雜的運算和比對，能夠精確計算出屏幕的實際位置、角度以及與點膠路徑的偏差。該算法具備高度的靈活性和適應性，能夠根據不同型號、尺寸和設計的電子屏幕，進行調整，確保定位的準確性和穩定性。計算精度可達幾個絲，為精準點膠加工提供了堅實的視覺技術支持。

基于精確的位置和偏差數據，MasterAlign軟件與點膠設備實現無縫協同。它能夠?qū)崟r(shí)控制和引導點膠設備的運動軌跡，確保點膠頭準確無誤地移動到預定的點膠位置。同時，軟件還能精確控制膠量的輸出，根據不同的點膠需求，如線條寬度、點膠厚度等，實現精準的膠量分配。在點膠過程中，軟件持續監測點膠狀態，一旦發現偏差或異常，立即進行實時調整和糾正，保證每一處點膠都符合高質量標準。

MasterAlign視覺對位軟件操作簡便，界面直觀友好。操作人員只需在軟件中輸入相應的屏幕參數和點膠要求，軟件即可自動生成最優的點膠方案。此外，軟件具有強大的兼容性，能夠與各種品牌和型號的點膠設備集成，方便企業進行設備升級和改造。

目前，MasterAlign視覺對位軟件已廣泛應用于手機、平板電腦、顯示器等各類電子屏幕的生產制造中，幫助企業大幅提高了點膠的精度和效率，降低了生產成本，提升了產品的整體質量和市場競爭力。隨著電子屏幕技術的不斷發展和升級，MasterAlign軟件將持續發揮重要作用，為電子屏幕生產提供更加精準、可靠的定位點膠解決方案。

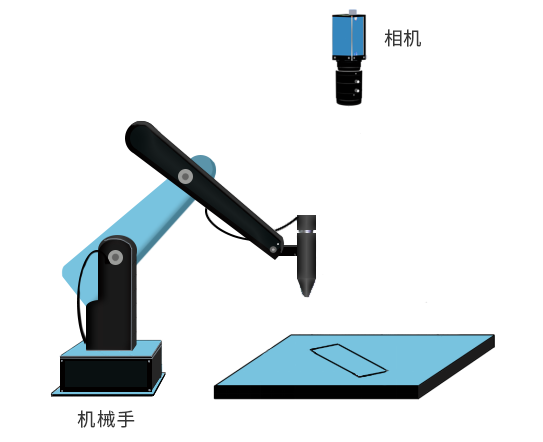

MasterAlign單相機視覺對位系統在這項手機封裝案例中的應用模型如下：

MasterAlign軟件系統在工業自動化領域有著廣泛應用。本案例展示了MasterAlign軟件在執行高精度、高速對位任務時的卓越性能，特別是在點膠加工過程中，對位精度高達±0.01mm，同時整個對位流程在0.3秒內迅速完成。

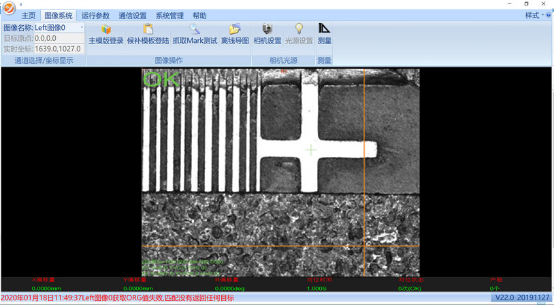

MasterAlign單相機引導點膠路徑規劃應用軟件主界面

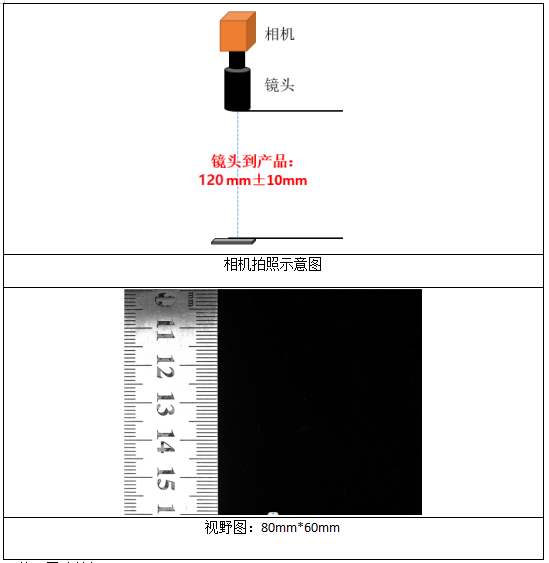

打光配置和實際Mark點拍照?qǐng)D如下：

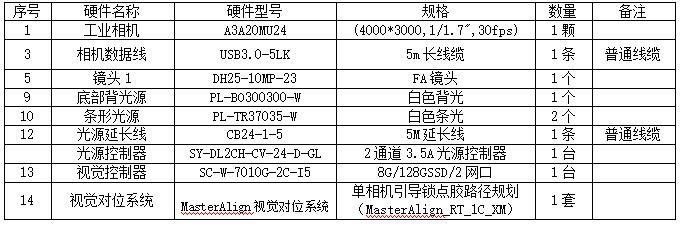

硬件配置清單如下：

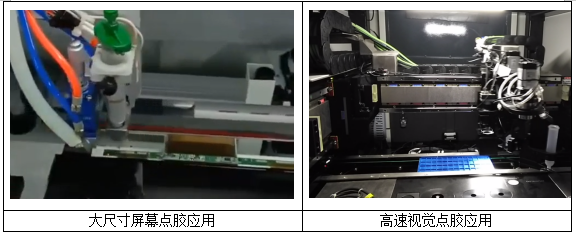

此方案適用領域?yàn)?各式電子元件，如電阻、電容、芯片等、集成電路的保護封裝、點膠封裝、線路板點錫膏、燈具的灌裝。視覺引導機械臂、機械手的點膠手機、平板電腦、顯示器等各類電子屏幕加工。

深圳市雙翌光電科技有限公司是專注于視覺系統及機器視覺部件研發、生產和營銷的高科技企業，是專業的機器視覺核心部件及解決方案提供商。雙翌視覺堅守“持續創新”的理念，目前已經成功在消費電子、新能源、半導體、汽車、物流、交通、醫藥、科研等行業為客戶提供優質的產品和定制化的視覺解決方案。
