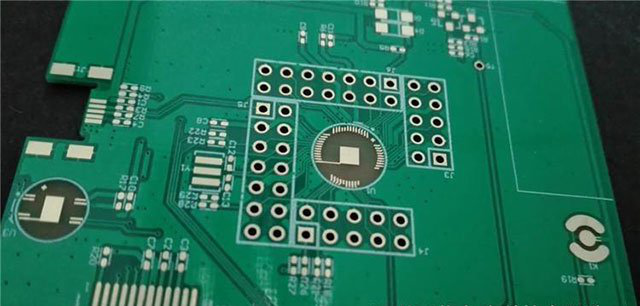

在 PCB（印刷電路板）制造過程中，塞孔工藝是確保電路板性能穩定的關鍵環節。通過將導電或非導電材料填充進 PCB 上的過孔，能夠有效防止線路短路、增強電氣連接的可靠性，對電子產品的質量和使用壽命有著直接影響。

然而，PCB 塞孔面臨著諸多難題。一方面，PCB 的設計日益復雜，過孔數量眾多且孔徑大小不一，既有微小的微孔，也有較大尺寸的導通孔，這對塞孔位置的精準度提出了極高要求。哪怕是極其細微的偏差，都可能導致塞孔不完整，進而影響電路板的電氣性能。另一方面，在大規模生產中，需要快速且穩定地完成塞孔操作，以滿足市場對 PCB 的大量需求。傳統的塞孔方式難以兼顧精度和效率，容易出現塞孔不良、材料浪費等問題。

WiseAlign 視覺對位軟件為 PCB 塞孔難題提供了全面且高效的解決方案。它運用先進的視覺識別技術，能夠快速、精準地識別 PCB 上過孔的位置、形狀和尺寸。通過高分辨率的圖像采集系統，對 PCB 進行全方位掃描，哪怕是隱藏在復雜線路中的過孔，也能被精準定位。針對不同孔徑和形狀的過孔，軟件利用智能算法自動調整塞孔參數，確保填充材料能夠準確無誤地注入到過孔中，實現完美塞孔。

該軟件還具備強大的兼容性，可與各類塞孔設備無縫對接，無論是自動化的塞孔機，還是半自動化的生產設備，都能通過集成 WiseAlign 視覺對位軟件，顯著提升塞孔的精度和效率。在實際生產中，使用 WiseAlign 軟件后，PCB 塞孔的良品率大幅提高，生產效率也得到了顯著提升，有效降低了生產成本，為 PCB 制造企業在激烈的市場競爭中贏得了先機。

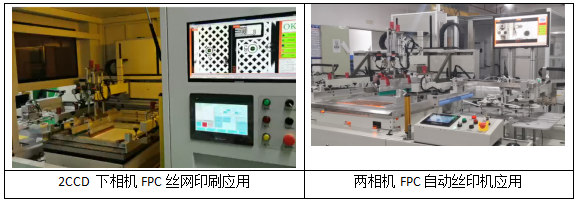

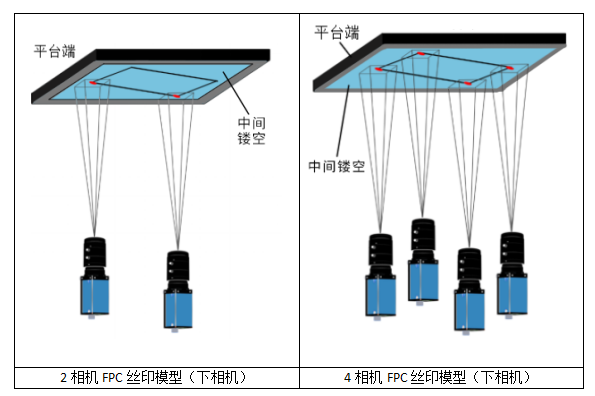

WiseAlign視覺對位系統印刷案例中的應用模型如下：

在工業自動化領域，WiseAlign-2C 雙相機自對位系統應用廣泛。其搭載的軟件界面操作簡便，新用戶也能快速上手，有效降低了操作人員的學習成本。

以油墨印刷環節來說，設備借助 WiseAlign 視覺對位軟件，實現高精度、高速度的對位。軟件快速捕捉網板特征，精準調整位置，確保網板對齊，保障油墨印刷準確無誤。該系統在油墨印刷中的對位精度可達 ±0.03mm，處于行業領先，且僅需 0.4 秒就能完成對位，極大提升了生產效率，滿足企業高效生產需求，有力推動工業自動化發展。

WiseAlign-2C應用的軟件主界面

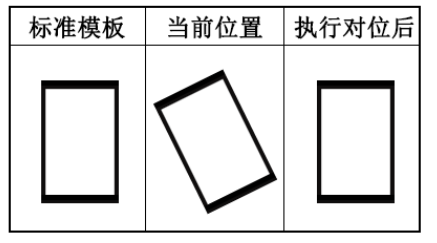

對位原理圖示

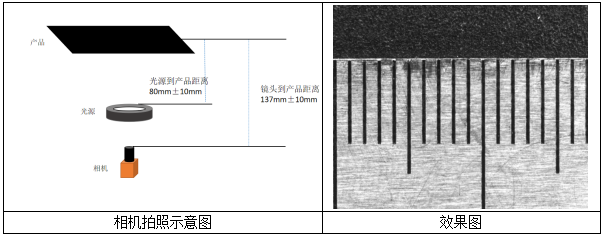

打光配置和實際Mark點拍照圖如下：

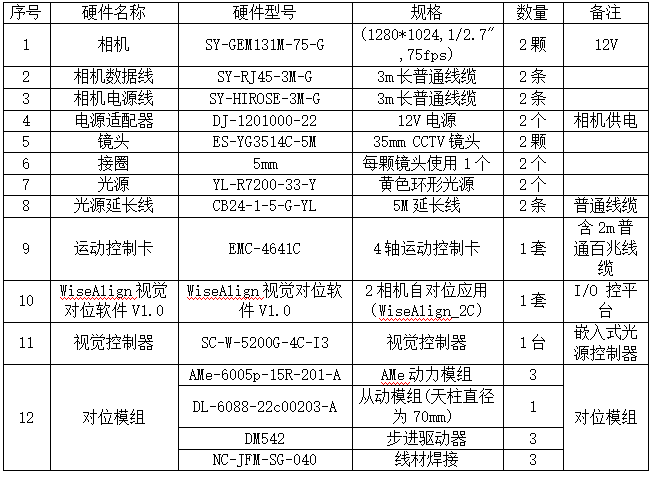

硬件配置清單如下：

此方案適用領域?yàn)?PCB片狀電路板、、柔性扁平電纜（FFC）、柔性觸摸屏、玻璃蓋板、光學薄膜、等軟性材料、片狀材料的絲網印刷、填孔、通孔、檢測等相關工藝制造。
