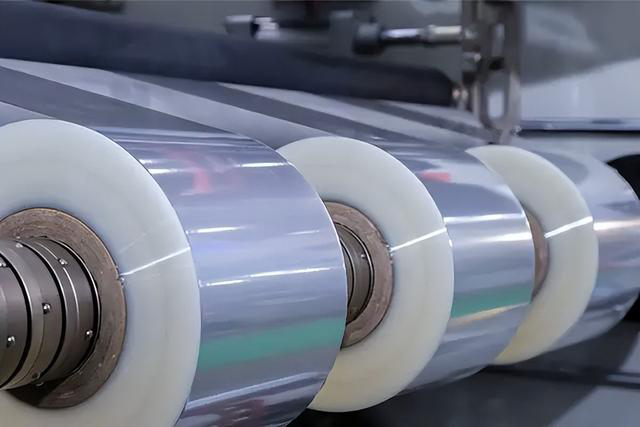

在工業領域，增光片（又稱棱鏡片）被廣泛應用于液晶顯示屏中，其厚度通常在50到300微米之間，表面均勻而整齊地覆蓋著一層棱鏡結構。增光片的主要作用是改善正視角度光的分布，能夠在不增加出射總光通量的情況下提高亮度，從而優化液晶顯示屏的顯示效果。然而，在液晶顯示屏的生產過程中，貼合機加工增光片面臨諸多困難。

首先，高精度對位是首要挑戰，因?yàn)樵龉馄c顯示屏的其他部件貼合時需要極高的精度，通常要求達到微米級，任何微小的錯位都可能導致光線分布不均，影響屏幕亮度。其次，應力控制也是一大難題，如果處理不當，可能導致增光片出現折痕或裂紋，進而影響顯示效果和使用壽命。此外，不同批次的增光片可能存在微小的材料差異，需要確保它們與顯示屏的其他部件具有良好的兼容性，以實現最佳的貼合效果。

針對上述困難，MasterAlign視覺對位軟件提供了有效的解決方案。該軟件采用先進的圖像處理和算法技術，能夠?qū)崟r(shí)捕捉和分析屏幕及配件的位置信息，實現微米級的高精度定位，確保每一次貼合都精準無誤。

同時，MasterAlign視覺對位軟件還具備應力優化功能，能夠?qū)崟r(shí)監測屏幕應力分布，通過智能算法優化貼合路徑和速度，減少應力集中和突變，有效避免屏幕折痕和裂紋的產生。此外，該軟件支持多種材料和工藝參數的配置，可以根據不同柔性顯示屏及其配套材料的特點進行靈活調整，確保貼合效果和使用壽命達到最佳狀態。

因此，MasterAlign視覺對位軟件以其卓越的性能和高度適應性，在貼合機加工增光片的過程中發揮著至關重要的作用，不僅解決了高精度對位、應力控制及材料兼容性等難題，還提升了生產效率和產品質量，為整個智能制造行業的創新和發展注入了新的活力。

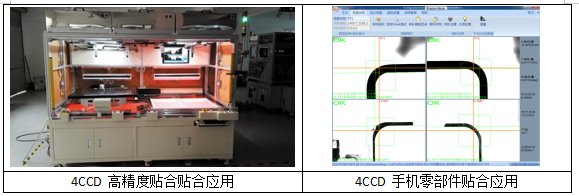

MasterAlign視覺對位系統在此貼合中的應用模型如下：

MasterAlign-4C四相機映射對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此增光片貼合案例中使用MasterAlign軟件進行高精度的對位生產應用，在對位時候其軟件對位精度可達±0.002mm，而對位的時間在0.3s內完成。

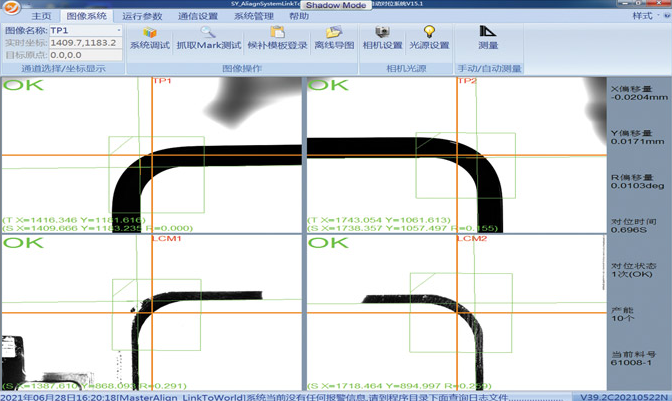

MasterAlign-4C軟件主界面

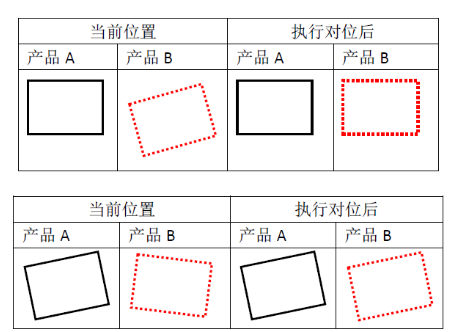

對位原理圖示

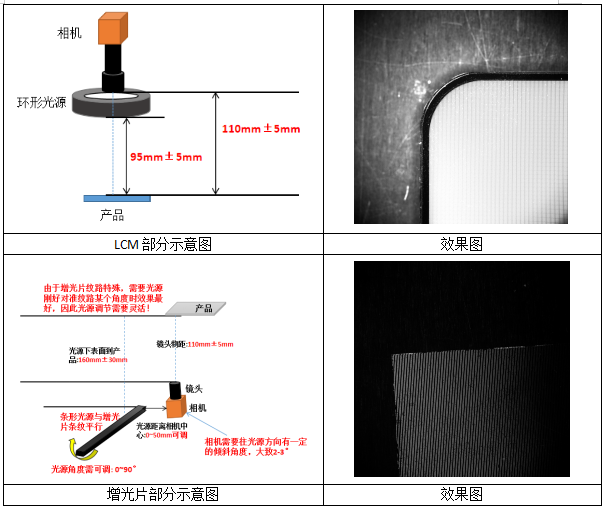

打光配置和效果圖如下：

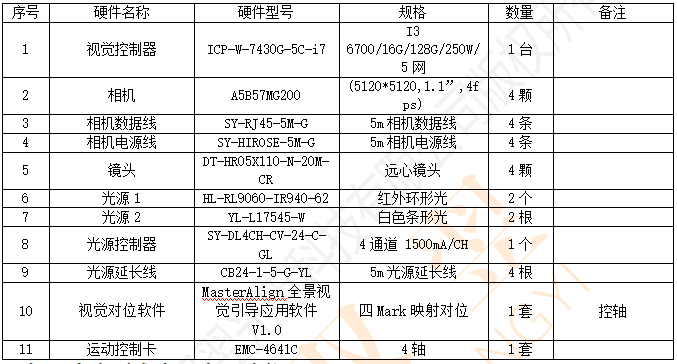

硬件配置清單如下：

此方案適用領域?yàn)?各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。

深圳市雙翌光電科技有限公司為所有需要工業自動化的行業提供先進系統和優質產品。客戶從我們雙翌得到的不僅僅是現成的方案，更是特別根據客戶行業的要求量身制做的視覺檢測、視覺定位、視覺對位、視覺測量等系統與產品范圍的方案。雙翌光電追求的不只是技術可行性的發展，更是符合客戶利益的理性發展。
