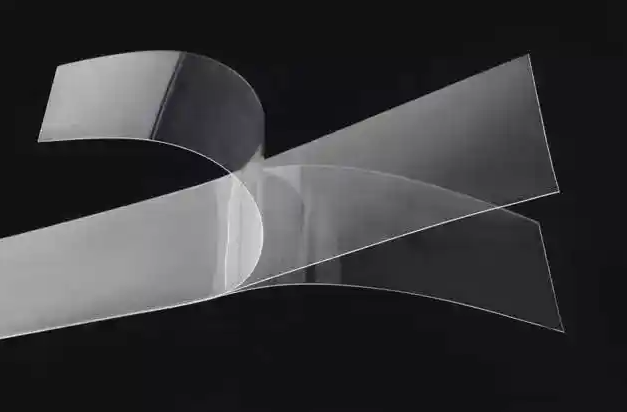

轉盤式自動上下料OCA&TP貼合應用是一種先進的制造工藝，廣泛應用于智能手機、平板電腦等電子產品的高精度屏幕組裝過程中。這一技術通過使用轉盤式自動上下料設備，實現了面板（TP，即觸摸屏面板）與顯示模組（OCA，即光學透明膠）之間的高效、精準貼合。OCA膠是一種無色透明、光透過率高的特種粘膠劑，能有效減少眩光，增加屏幕的亮度和對比度，同時提供優秀的防護性能。

在轉盤式自動上下料OCA&TP貼合過程中，MasterAlign視覺對位軟件發揮了至關重要的作用。這款由雙翌公司開發的視覺對位軟件，以其高精度、易操作的特點，顯著提升了貼合的精度和效率。MasterAlign軟件通過高精度的視覺識別技術，能夠?qū)崟r捕捉并分析圖像數據，計算出各部件之間的偏差，并控制貼合機進行自動調整，確保每一次貼合都能達到極高的精度。其后臺配置靈活，支持多種圖像識別方法和組合對位方式，能夠根據產品的特性進行靈活配置，適應不同尺寸和形狀的部件貼合需求。

轉盤式自動上下料設備通過預設的程序控制，將待貼合的面板和顯示模組精準地放置在轉盤上，隨后在MasterAlign軟件的指導下，自動完成對齊、貼合等步驟。這一過程不僅大大減少了氣泡、褶皺和錯位等問題的發生，還顯著提升了產品的整體品質和良品率。同時，MasterAlign軟件簡化了操作流程，降低了對操作人員技能的要求，提高了生產效率。

此外，轉盤式自動上下料設備還具有節能環保、節省空間的優點。整個貼合過程緊湊高效，減少了人工干預，降低了生產成本。配合MasterAlign視覺對位軟件，這一技術能夠輕松應對大規模生產中的挑戰，實現高效、精準、高品質的屏幕組裝。

綜上所述，轉盤式自動上下料OCA&TP貼合應用與MasterAlign視覺對位軟件的結合，為電子產品制造行業帶來了革命性的變化。它們共同推動了高精度、高效率、高品質的顯示觸控產品的生產，滿足了消費者對高品質電子產品的需求，同時也為生產廠商帶來了顯著的經濟效益和競爭優勢。

MasterAlign視覺對位系統在此貼合中的應用模型如下：

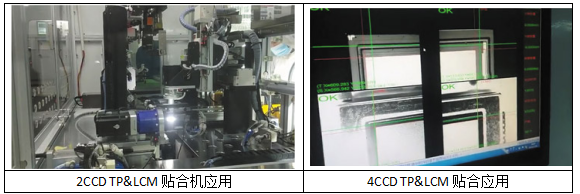

MasterAlign-4C四相機映射對位。此案例中使用軟件進行高精度的對位應用，在TP&LCM柔性屏的貼合中，其對位精度可達到±0.001mm，而工作中穩定保持對位時間在0.2s內完成。

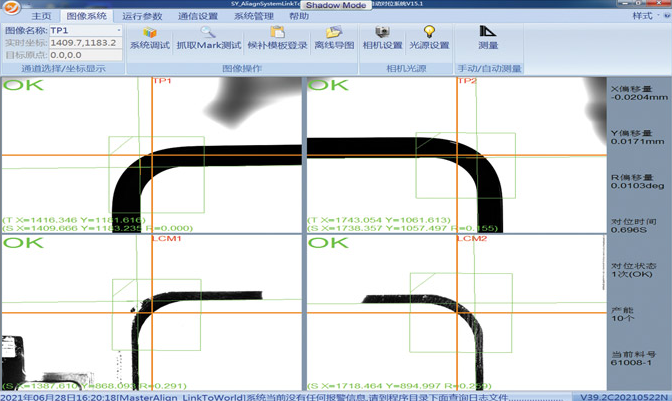

MasterAlign-4C軟件主界面

對位原理圖示

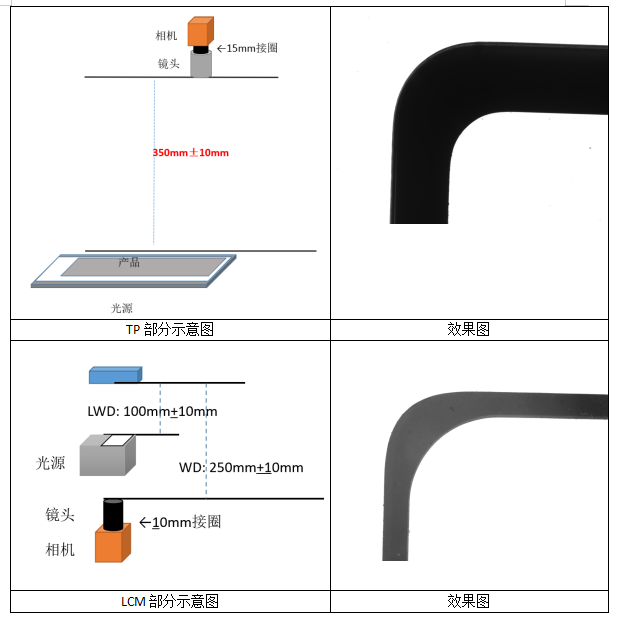

打光配置和實際Mark電拍照圖如下：

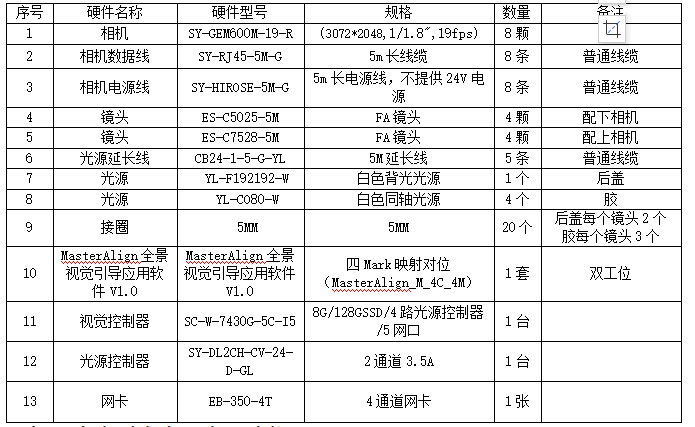

硬件配置清單如下：

此方案適用領域?yàn)?各式電子智能產品、手機玻璃蓋板、手機輔料、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。

深圳市雙翌光電科技有限公司主要產品包括視覺對位系統、機械手視覺定位、視覺檢測、圖像處理庫等為核心的20多款自主知識產權產品，主要客戶群體覆蓋消費電子、新能源、物流、交通、醫藥、科研、汽車制造業、光伏半導體、倉儲物流行業等領域。產品已在眾多客戶上線使用，技術先進，性能穩定，運行順暢，助力客戶減員增效，實現自動化轉型升級。
