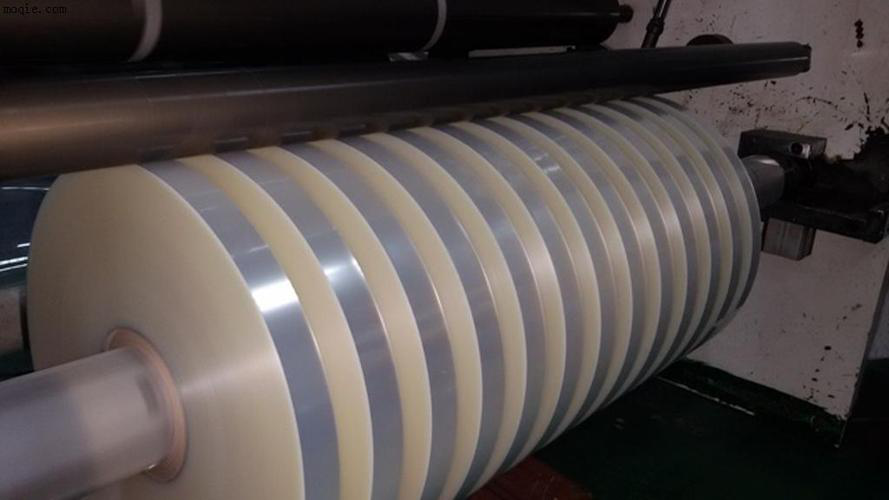

PET薄膜，是一種性能全面的包裝薄膜，具有優異的物理、化學及機械性能。其特性包括良好的透明性、高強韌性、優良的耐熱耐寒性、耐化學藥品性、良好的氣密性和保香性，以及防潮性和可回收性，這使得PET薄膜被廣泛應用于食品、飲料、藥品等包裝領域，提供有效的產品保護并延長保質期。同時，在工業領域如磁記錄、感光材料、電子電氣絕緣等方面也有重要應用。此外，隨著特種功能薄膜的開發，PET薄膜還用于制造反光膜、手機液晶保護膜等高精尖行業中。

模切機在PET薄膜的模切過程中，引入雙翌MasterAlign視覺對位軟件，將會讓整個生產線得到極大的升級。MasterAlign視覺軟件是雙翌公司為適應模切行業快速發展及各種應用場合需求而開發的一款通用型視覺對位軟件，作為業界最簡單、最方便的視覺定位、對位軟件，卻有強大的視覺處理功能，它可以為模切機加工PET薄膜的精準模切提供了強大的技術支持。

MasterAlign軟件能夠輕松做到高精度定位，CCD相機抓取材料的MARK點，實時捕捉并分析PET薄膜物料的圖像信息，再通過精確的算法計算出最佳切割路徑和位置，實現微米級的定位精度，對位能夠精準的控制在1~2絲。這不僅大大提高了模切機生產的準確度，提升了產品的生產質量。

同時軟件具備強大的智能分析能力，能夠自動適應不同型號、不同尺寸的材料，能夠做到快速的換型，快速的調整切割參數，在快速調整后，也可以確保每一次模切都能達到最佳的效果。這一特性使得生產線更加靈活，也能節省因為不同應用而造成的額外花銷，助力企業快速響應市場需求的變化。

MasterAlign軟件集成了卓越的數據記錄與分析系統，能夠即時捕捉并詳盡記錄每一次模切作業的關鍵數據，涵蓋精度指標、對位速度等多維度信息。這一功能不僅為產品質量的追溯構建了堅實的基礎，更為工藝的持續優化提供了寶貴的數據支持。用戶可輕松導出這些料號數據，進行深度產線分析，洞察生產過程中的細微變化與潛在優化點。企業則能依托這些精準的數據分析，精準施策，不斷優化生產流程，從而顯著提升產品質量，同時有效壓縮生產成本，實現效益最大化。

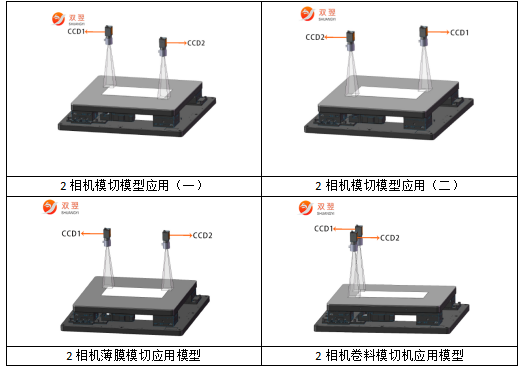

MasterAlign視覺對位系統在此PE保護膜中的應用模型如下：

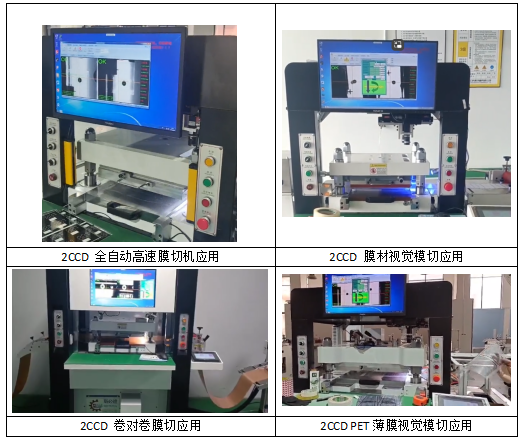

MasterAlign-2C雙相機自對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中使用軟件進行高精度的對位應用，模切的對位精度可達±0.02mm，對位時間在0.4s內完成。

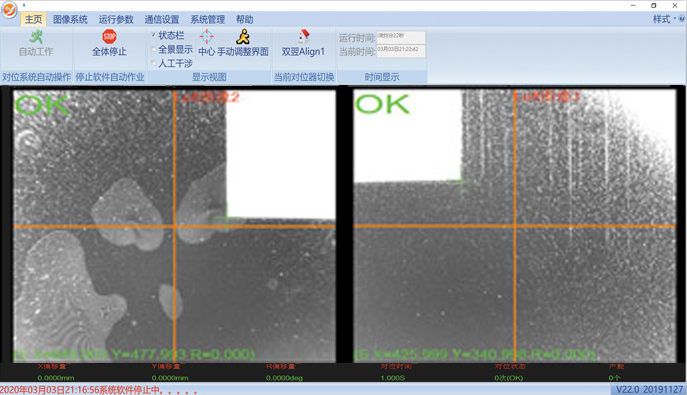

MasterAlign-2C軟件主界面

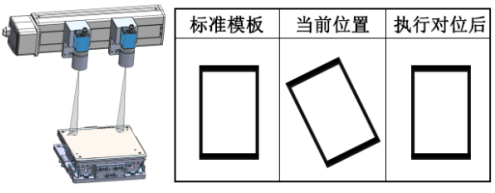

對位原理圖示（自對位）

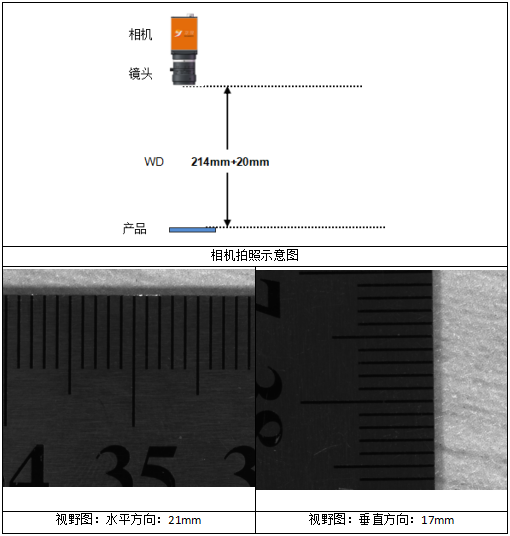

打光配置和實際Mark電拍照圖如下：

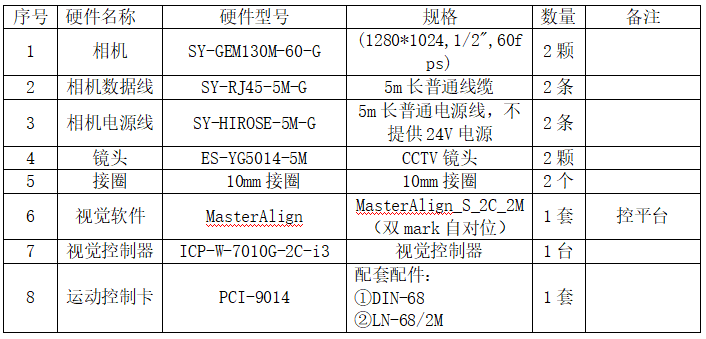

硬件配置清單如下：

此方案適用領域為:聚氨酯（PU）材料、橡膠材料、高分子塑料、導電膠等材料的模切應用。

深圳市雙翌光電科技有限公司是一家專注于機器視覺核心算法研究、視覺定位、視覺檢測、CCD光學檢測、視覺方案定制和研發與一體的高新技術企業。目前自主研發視覺系統，已在電子、包裝、印刷、化工、食品、塑膠、紡織等多行業、多領域得到成功的應用與廣泛好評。各級生產企業通過對機器視覺系統的現場應用，在實時監控產品生產質量、提高生產效率的同時，還可以大幅節約人工成本，是制造業在面向智能制造時代的最佳選擇。

PET薄膜視覺模切應用
