無紡布是一種由定向或隨機排列的纖維通過物理或化學方法直接結合而成的布料，具有質輕、柔軟、透氣、無毒無刺激性、防潮、防霉、易分解等優點，廣泛應用于醫療衛生、家庭裝飾、服裝、工業、農業等多個領域。在加工無紡布時，模切機起到了至關重要的作用，它利用精確的模具設計和調整，實現對無紡布材料的精準裁切和成型，滿足各種復雜形狀和尺寸的需求。

在加工過程中，無紡布被放置在模切機的工作臺上，通過機械傳動系統帶動模具進行上下或左右的移動，對無紡布進行裁切或沖壓。模切機的精度和效率對于無紡布產品的質量和生產效率具有重要影響。同時，模切機的自動化程度也越來越高，可以實現自動送料、自動裁切、自動收集等功能，大大提高了生產效率和加工精度。

為了進一步提升模切加工的精度和效率，MasterAlign視覺對位軟件應運而生。這款基于機器視覺技術的智能圖像處理軟件，通過建模工具快速提取圖像中待處理物件的邊緣點像素坐標信息，并結合視覺與運動執行結構的標定，將這些信息轉換為機械坐標信息。在無紡布模切加工中，MasterAlign視覺對位軟件能夠引導模切機進行精準對位，確保裁切或沖壓的準確性和精度。

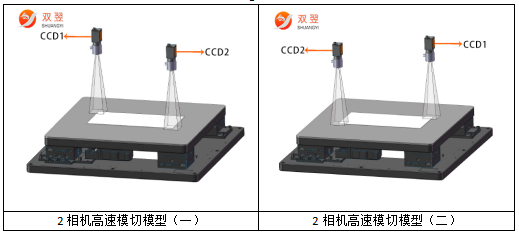

MasterAlign視覺對位軟件的應用，不僅提高了無紡布模切加工的精度和效率，還降低了人工操作的難度和誤差率。它的操作簡便、功能強大、適應性廣，能夠滿足不同領域和復雜形狀的無紡布加工需求，為無紡布行業的發展注入了新的動力。MasterAlign視覺對位系統在無紡布模切應用模型如下：

MasterAlign-2C雙相機自對位在工業自動化中應用非常廣泛，機構工藝簡單易實現，軟件操作簡單容易上手。此案例中用戶的模切機使用MasterAlign軟件進行高精度的對位生產應用，在對位時候其精度可達±0.02mm，而對位時間在0.4s內完成。

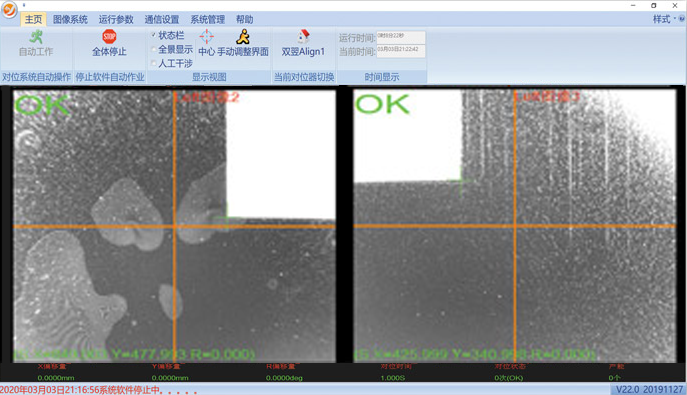

MasterAlign-2C軟件主界面

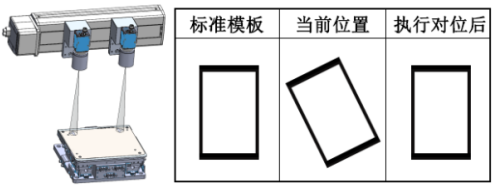

對位原理圖示

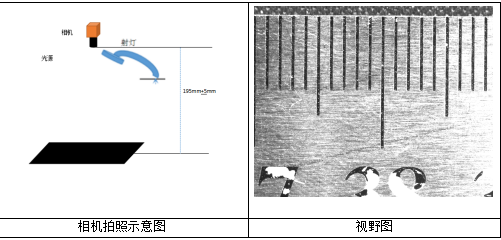

打光配置示意如下：

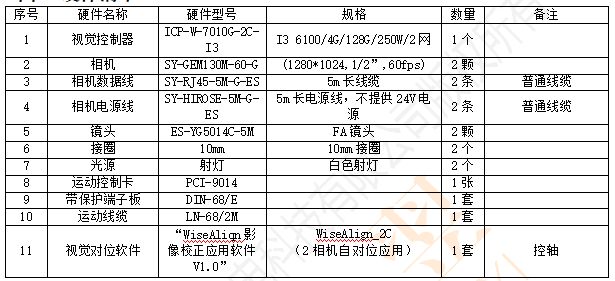

硬件配置清單如下：

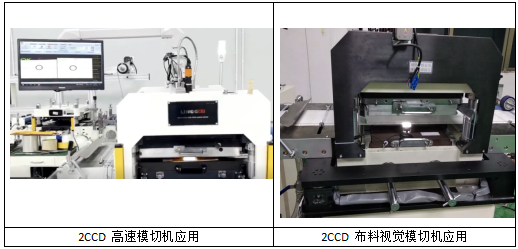

此方案適用領域為:黃板紙、無紡布、美紋卷紙、PU皮革等卷料的視覺模切加工制造。

深圳市雙翌光電科技有限公司是一家專注于機器視覺核心算法研究、視覺定位、視覺檢測、CCD光學檢測、視覺方案定制和研發與一體的高新技術企業。目前自主研發視覺系統，已在電子、包裝、印刷、化工、食品、塑膠、紡織等多行業、多領域得到成功的應用與廣泛好評。各級生產企業通過對機器視覺系統的現場應用，在實時監控產品生產質量、提高生產效率的同時，還可以大幅節約人工成本，是制造業在面向智能制造時代的最佳選擇。

無紡布高精度視覺模切應用
