WiseAlign-調試助手-運動控制-軸監控

今天為大家講解的是軸操作界面的軸監控各項數據：

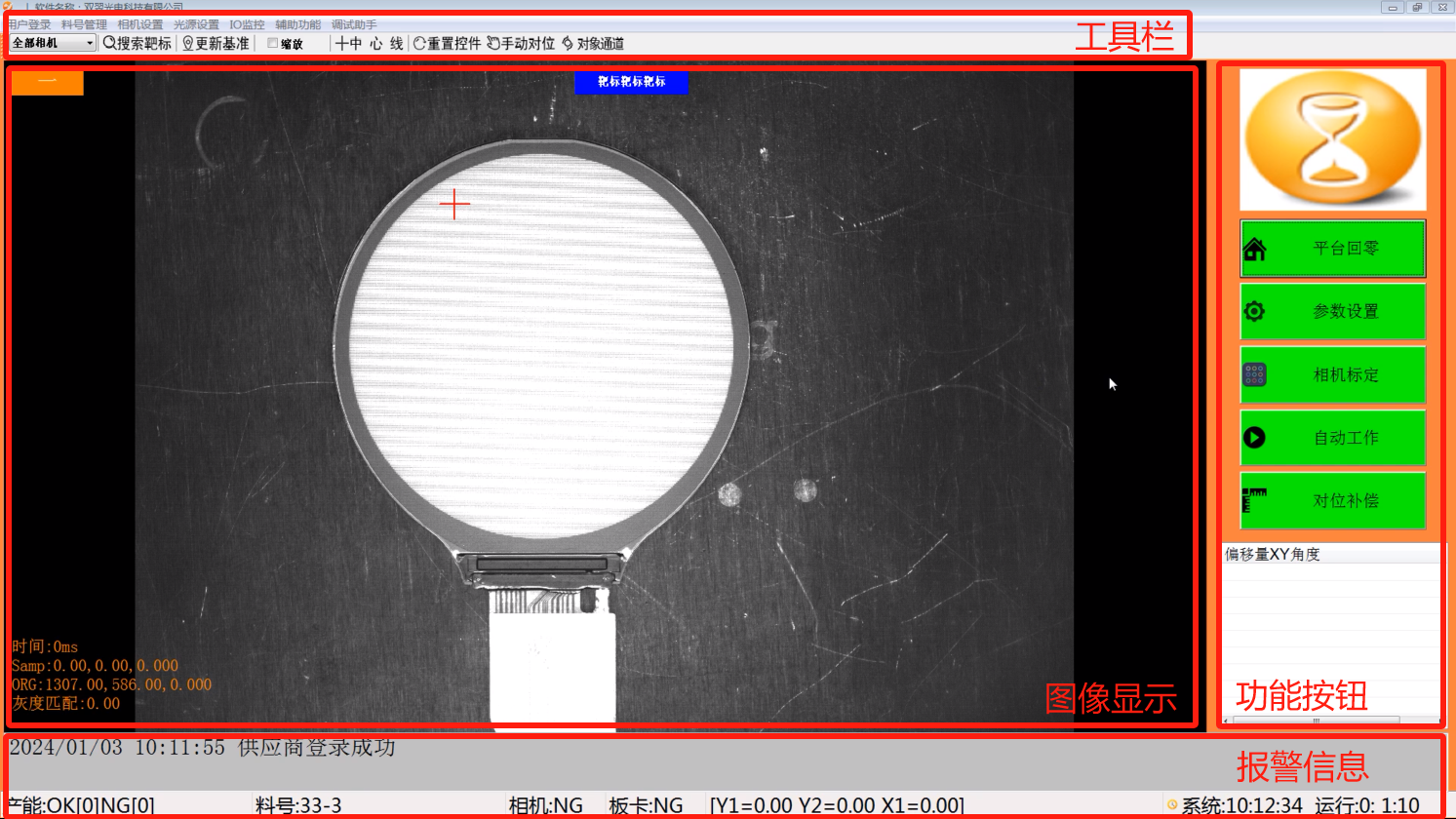

運行WiseAlign.exe程序，進入軟件可以看到，主界面主要分4個區域（左上角：工具欄；右側：功能按鈕；中間：圖像顯示；下側：報警信息）

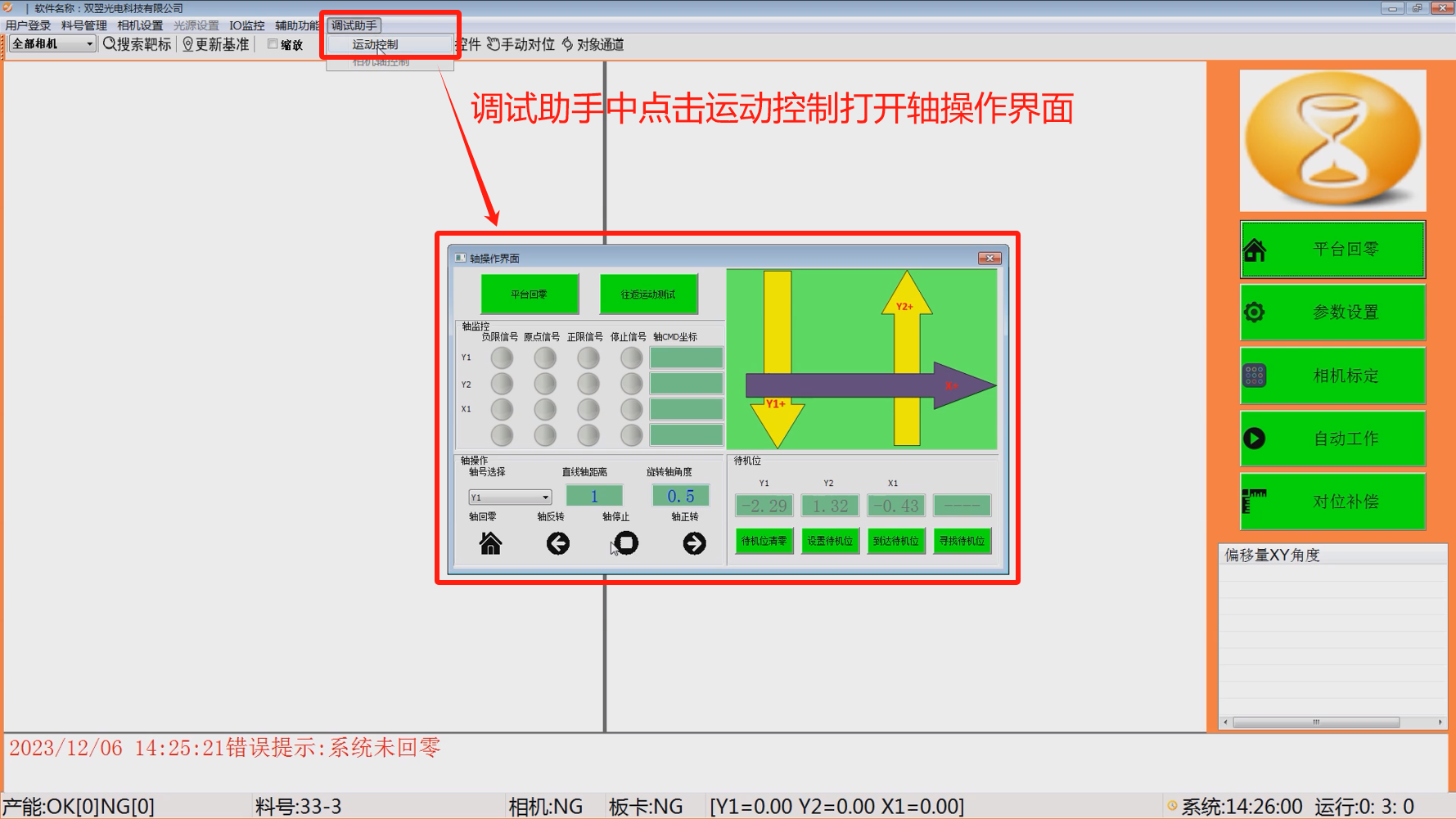

調試助手中選擇運動控制（對位平臺運動控制）點擊打開，可以看到運動控制軸快捷操作界面

首先在“軸號選擇”處選擇當前想要操作的軸號

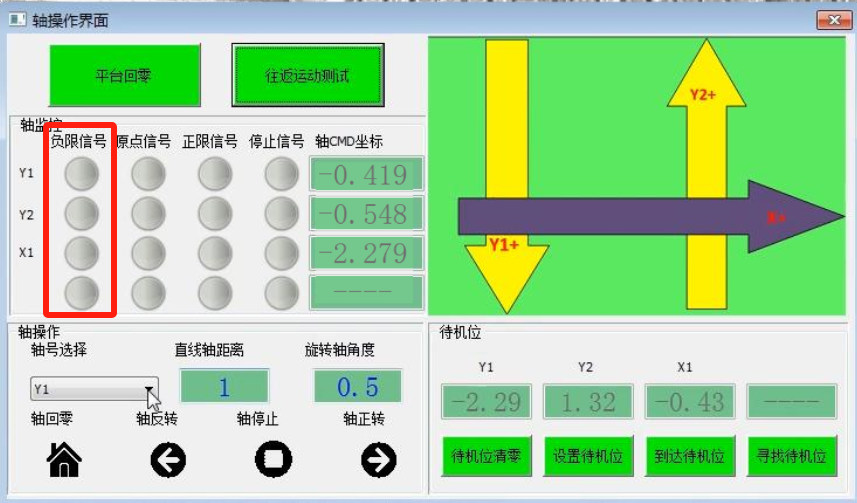

負限信號：在“軸號選擇”選擇當前想操作的軸序號，顯示該軸的 負限位感應器狀態，灰色為無信號，綠色為有信號；

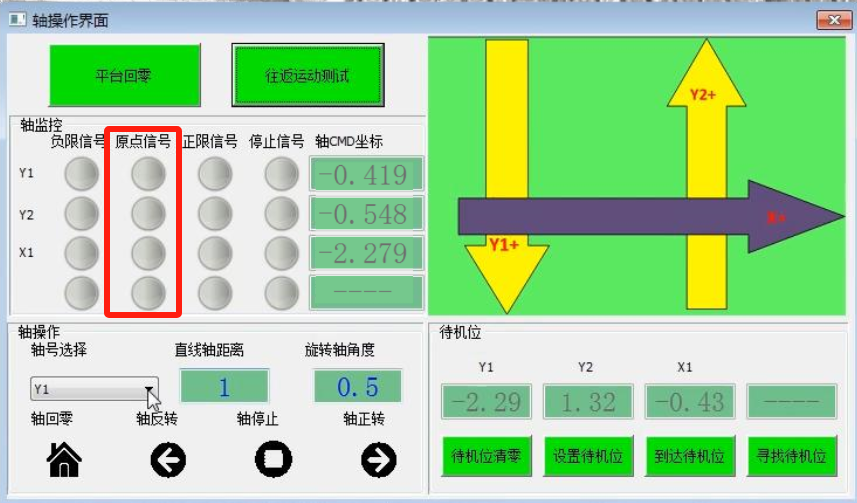

原點信號：在“軸號選擇”選擇當前想操作的軸序號，顯示該軸的 原點限位感應器狀態，灰色為無信號，綠色為有信號；

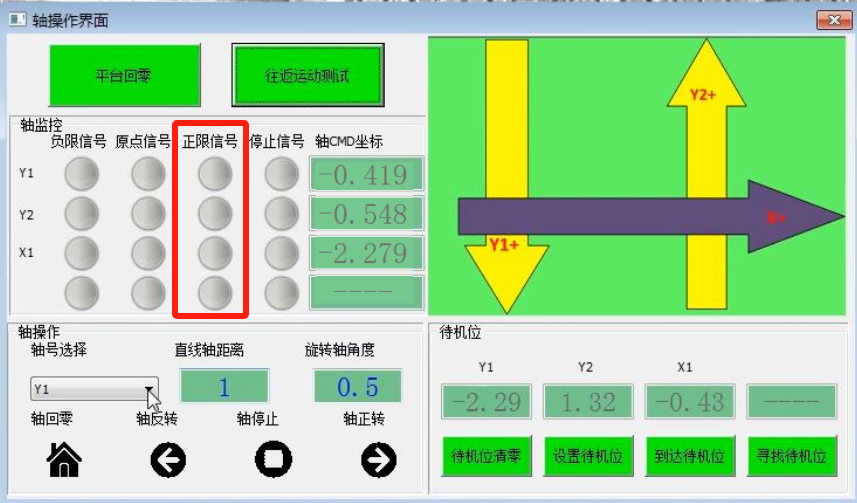

正限位信號：在“軸號選擇”選擇當前想操作的軸序號，顯示該軸的 正限位感應器狀態，灰色為無信號，綠色為有信號；

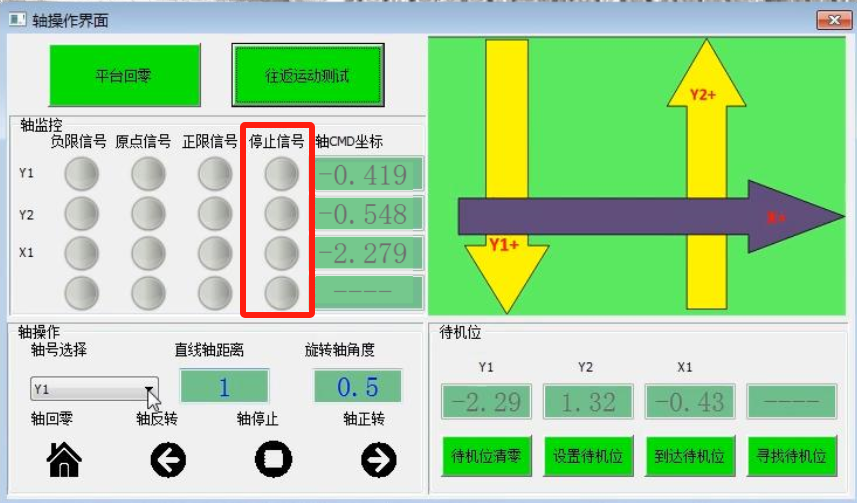

停止信號：在“軸號選擇”選擇當前想操作的軸序號，顯示該軸的 運動狀態，灰色為該軸處于停止?fàn)顟B(tài)，綠色為該軸處于運動狀態；

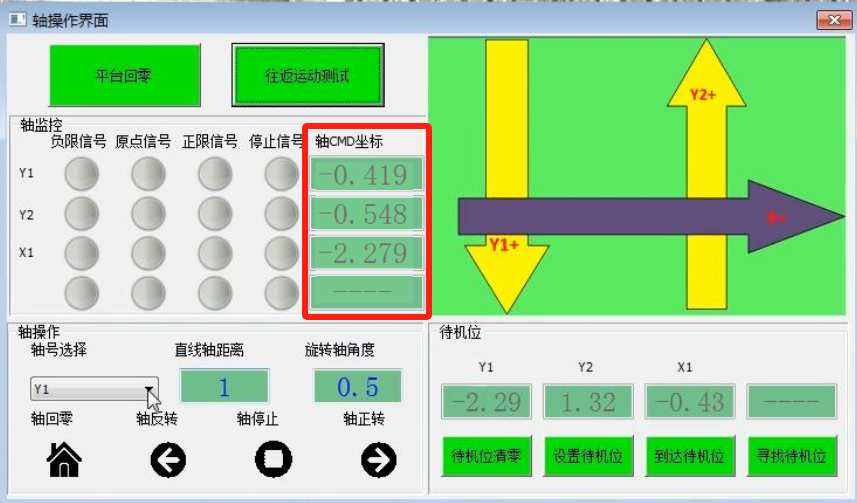

軸CMD坐標：在“軸號選擇”選擇當前想操作的軸序號，顯示該軸的 CMD 坐標。
