5G時代的到來，對廣大電路板企業的研發、生產以及管理能力提出了更高的要求，企業須以更快的速度向市場提供更具有成本效益的產品，提升產品管理追溯效率也是其中非常重要的一環。在電路板上標記字符、圖案、一維碼、二維碼等信息進行追溯，可實現自動化、智能化的管理要求，滿足精益生產、品質管控、工藝提升的需求已經成為行業的發展趨勢。

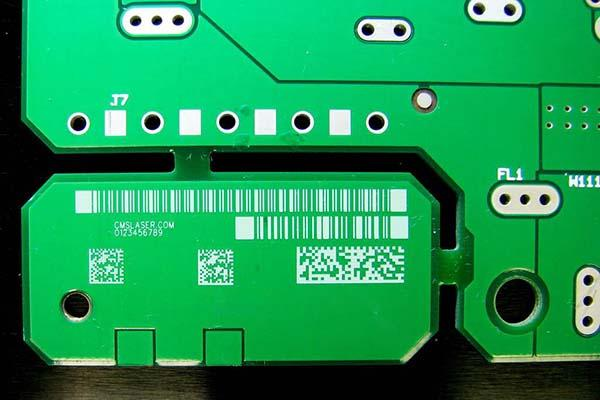

電路板上標記了二維碼，二維碼讀取視覺檢測系統應運而生，今天，我們就一起來聊聊視覺檢測應用之電路板二維碼讀取。

一、客戶需求，檢測產品：電路板，檢測內容：二維碼

1、使用手動掃描槍檢查電路板的二維碼，采集到二維碼產品信息，上傳到客戶系統

2、在700mm寬的輸送線上自動采集單排或雙排的電路板二維碼，上傳到客戶系統，采集不成功的報警處理

二、具體工作流程方案

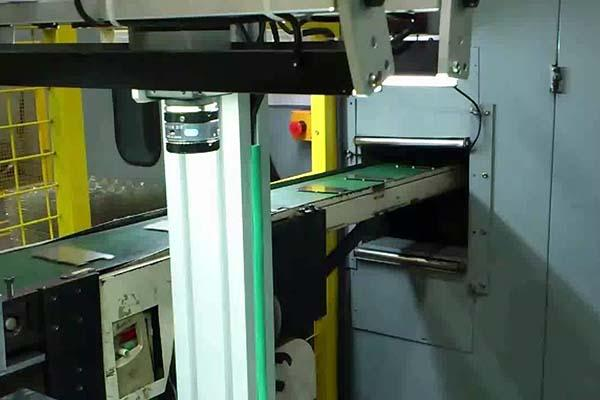

①、在電路板流水線上安裝三個工業相機，安裝位置在電路板的正上方，確保在單排或雙排電路板過來時采集二維碼

②、工業相機接收到傳感器發出的信號后，拍攝二維碼照片，進行二維碼信息比對

③、無線掃描槍采集二維碼后，通過藍牙傳送控制器處理信息

④、當檢測到1個二維碼漏打或不可讀數據時，系統發出聲光報警并發出剔除信號，系統保留NG記錄；當連續出現3個二維碼漏打或不可讀數據時，系統聲光報警并發出停機信號

⑤、無線掃描槍和工業相機采集到的二維碼信息需要上傳到客戶的后臺系統

⑥、系統停機后,需人工進行干涉處理復位后,方可重新進行工作
