形態學基本概念

基本思想：用一定形態的結構元素去度量和提取圖像中的對應形狀，達到分析知識的目的?？捎糜趫D像處理的各個方面，包括圖像分割、邊界檢測、特征提取。

結構元素：形態學變換中的基本元素，使為了探測圖像的某種結構信息而設計的特定形狀和尺寸的圖像，稱為收集圖像結構信息的探針。
結構元素有多種類型：如圓形、方形、線型等，可攜帶知識（形態、大小、灰度和色度信息）來探測、研究圖像的結構特點。

形態學運算包括：二值化腐蝕和膨脹、二值化開閉運算、骨架抽取、擊中擊不中變換等。
形態學四個基本算子：膨脹，腐蝕、開啟和閉合組成，這些基本運算還可以推導和組合成各種數學形態學實用算法。

腐蝕運算

腐蝕運算思路：定義結構元素(與模板類似)，結構元素在整幅圖像中移動，移動到每個像素點上，只有結構元素與圖像上對應像素點的像素值全部相等時，保留這個像素點的值。
腐蝕運算作用：消除物體邊界點，使邊界點向內部收縮，可以把小于結構元素的物體去除。選取不同大小的結構元素，去除不同大小的物體。如兩個物體間有細小的連通，通過腐蝕可以將兩個物體分開。

腐蝕運算：

 腐蝕運算示意圖：

基本方法：

通常拖到結構元素在X域移動，在每一個位置上，當結構元素B在中心平移到X圖像上的某優點(x,y)。

如果結構元素內的每一個像素都與以(x,y)為中心的相同鄰域中對應像素完全相同，那么就保留(x,y)像素點。

對于不滿足條件的像素點則全部刪除，達到邊界向內收縮效果。

腐蝕運算c語言實現

• 水平腐蝕：不處理左右兩邊
• 垂直腐蝕：不處理上下兩行
• 全方位腐蝕：不處理四周

 　　　　　　　　　　　int Image[120][180];
                    memset(Image, 0, sizeof(Image));

                //全方位腐蝕運算
                            for (int i = 1; i < Use_ROWS-1; i++)
                            {
                                for (int j = 1; j < Use_Line - 1; j++)
                                {
                                    if (Image_Use[i][j] == 255 &&
                                        Image_Use[i][j + 1] == 255 &&
                                        Image_Use[i][j - 1] == 255)
                                    {
                                        Image[i][j] = 255;
                                    }

                                }
                            }

膨脹運算

膨脹運算思路：定義結構元素(與模板類似)，結構元素在整幅圖像中移動，移動到每個像素點上，如果結構元素與圖像上對應像素點的像素值至少有一個像素相等時，保留這個像素點的值。
膨脹運算作用：與腐蝕相反，對二值化物體邊界點擴充，將與物體接觸的所以背景點合并到該物體中，使邊界向外擴張。如果兩個物體之間的距離比較近，會把兩個物體連通到一起，對填補圖像分割后物體的空洞有用。

膨脹與腐蝕比較：

• 膨脹：填充圖像中的小孔(比結構元素小的孔洞)及圖像邊緣處的小凹陷部分。
• 腐蝕：消除圖像邊緣小的成分，并將圖像縮小，從而使其補集擴大。
• 膨脹和腐蝕：并不互為逆運算，可以級聯結合使用。

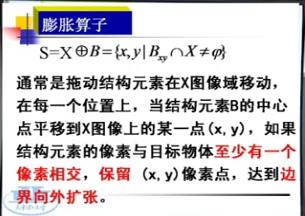

膨脹運算：

膨脹運算示意圖：

膨脹運算c語言實現

• 水平膨脹：不處理左右兩邊
• 垂直膨脹：不處理上下兩行
• 全方位膨脹：不處理四周

　　　　　　　　　　   int Image[120][180];
                    memset(Image, 0, sizeof(Image));

                //全方位膨脹運算
                            for (int i = 1; i < Use_ROWS-1; i++)
                            {
                                for (int j = 1; j < Use_Line - 1; j++)
                                {
                                    if (Image_Use[i][j] == 255 ||
                                        Image_Use[i][j + 1] == 255 ||
                                        Image_Use[i][j - 1] == 255)
                                    {
                                        Image[i][j] = 255;
                                    }

                                }
                            }
