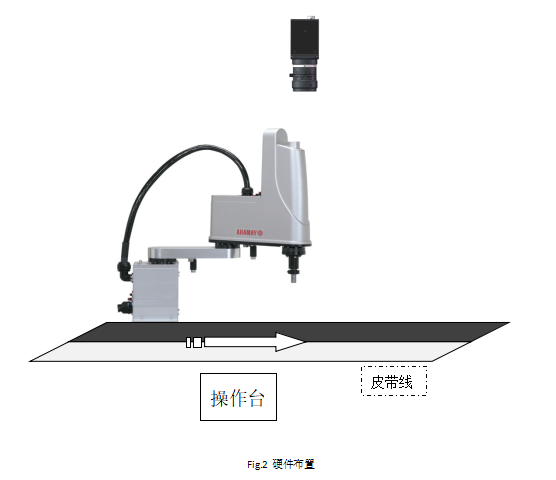

1、 硬件布置

相機的安裝方向：以操作者站立調試的位置為基準（一般就是顯示器的位置），相機的螺絲孔面朝向操作者，標簽面（即正面）遠離操作者。這樣才能保證實際圖像和顯示器圖像保持一致性，方便調試。

機械手的安裝方向：以操作者站立調試的位置為基準（一般就是顯示器的位置），以雅馬哈四軸SCARA機械手為例，機械手的安裝方向如下：

2、軟件權限的登陸

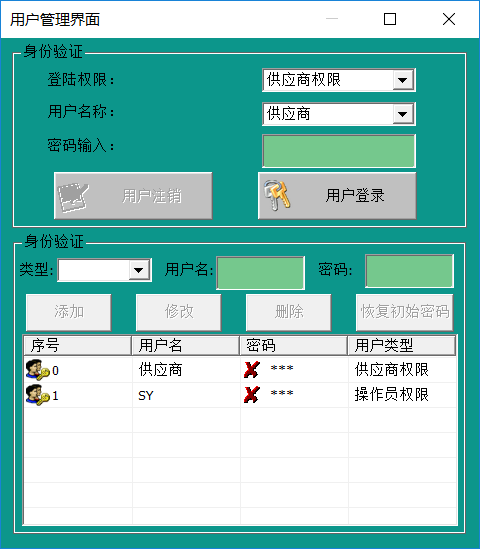

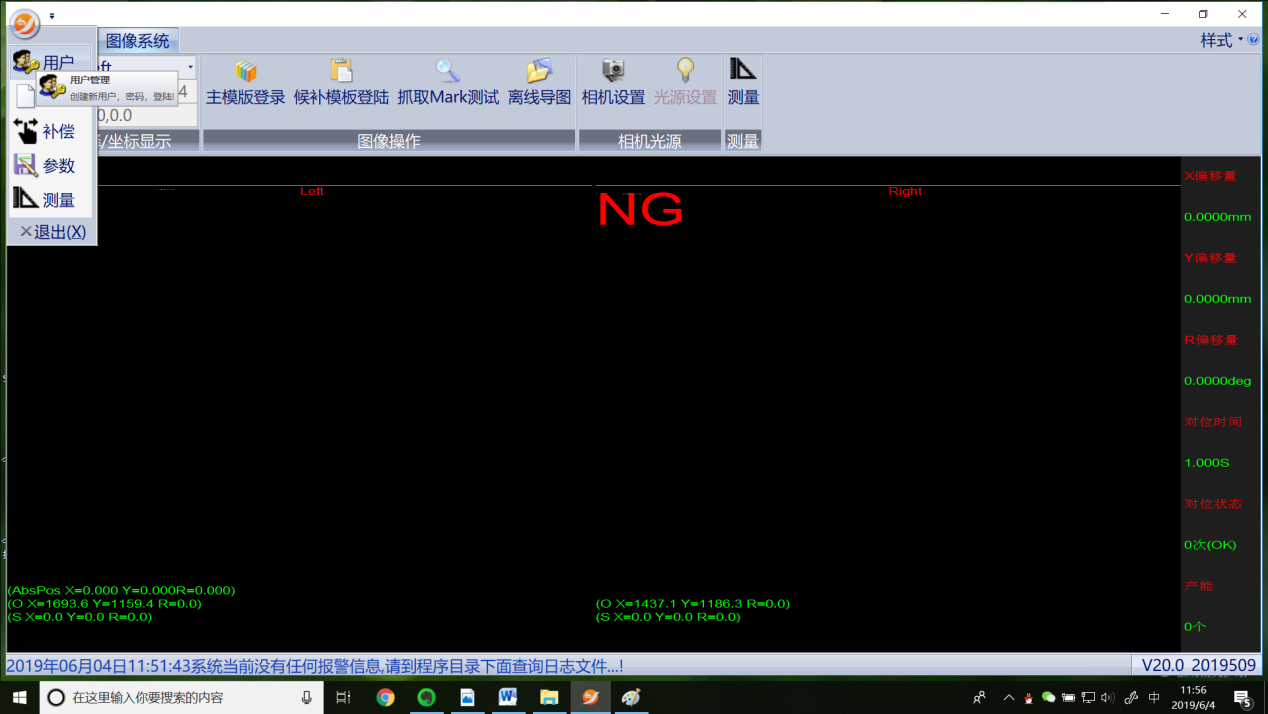

①點擊軟件左上角的“橙色圖標”，點擊“用戶”進入用戶設置界面；

②在用戶管理界面，輸入供應商權限密碼：“310525”，點擊“用戶登陸”，進入軟件管理權。

③只有登陸權限，才可以設置軟件參數，修改產品模板，非登陸狀態，不能更改以上數據。

3、 產品換型

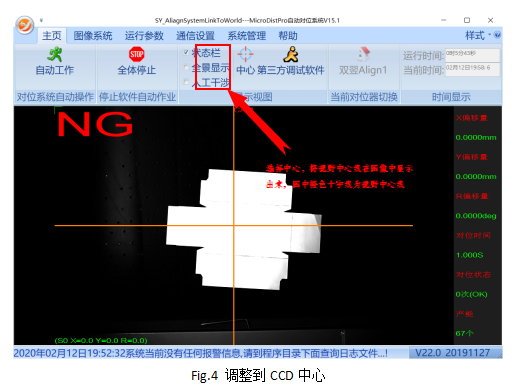

3.1、面紙上料，調整到CCD中心

軟件上點擊中心，在圖像中可以看到橙色的十字線，這個為視野中心，在面紙上料過程中，我們需要將面紙的特征點放置到橙色十字交點即視野中心位置。

3.2、圖像模板學習

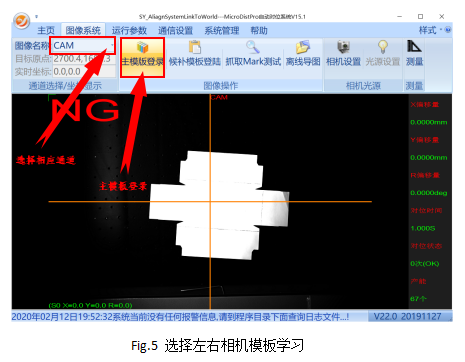

? Step1：如圖5所示，通過“通道名稱”處選擇我們要進行模板學習的通道，然后進行“主模板登錄”進行圖像的模板學習。

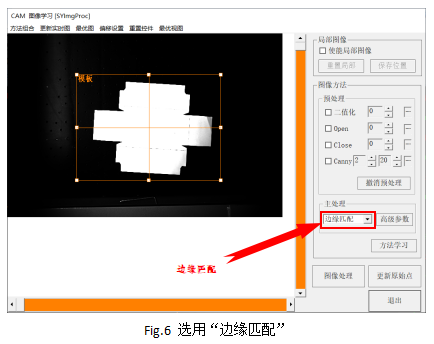

? Step2：如圖6所示，下拉重新選擇“邊緣匹配”，黃色的模板框工具則會顯示出來，通過拖拽調整位置和大小到合適，再點擊“方法學習”，則學習記錄當前的模板。

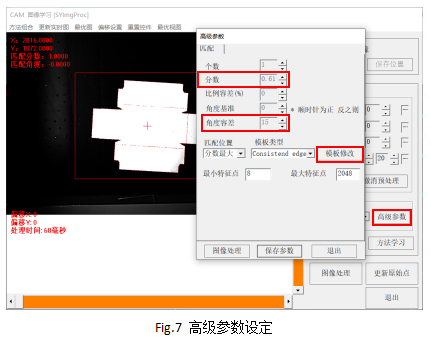

? Step3：調整高級參數。點擊“高級參數”，進入高級參數界面，調整參數如下圖7。可根據實際情況修改“分?jǐn)?shù)”、“角度容差”參數。

“分?jǐn)?shù)”是限定模板匹配度相似度的參數，范圍：0~1，代表圖像與模板相似度必須高于該設定值。否則認為NG。

“角度容差”是限定匹配角度范圍的參數，范圍：0°~ 180°，代表允許角度偏差范圍：±0°~±180°。超出則NG。

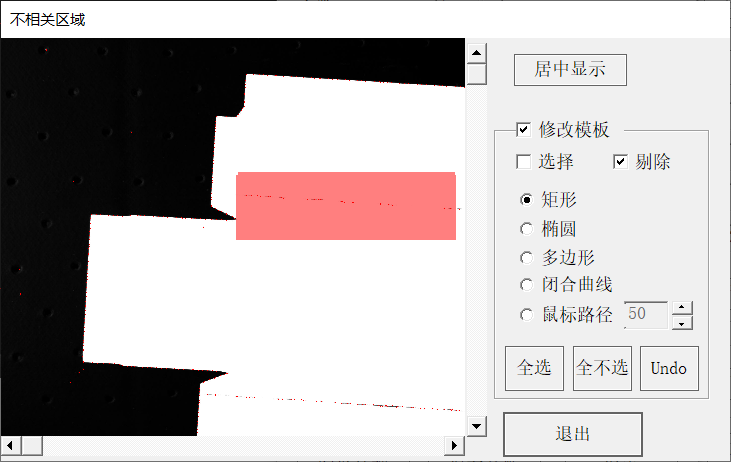

? Step4：模板修改。點擊高級參數界面的模板修改則可以進入模板修改界面。模板修改的主要目的是擦除干擾區域以減小不相關區域?qū)D像模板的影響。首先勾選“修改模板”，再勾選“剔除”，使用以下圖像工具中的一種進行干擾區域的擦除。圖中紅色區域即為擦除的區域。

3.3、機器人-面紙?jiān)键c(diǎn)刷新

面紙-原始點刷新功能主要是設定面紙的基準位置。

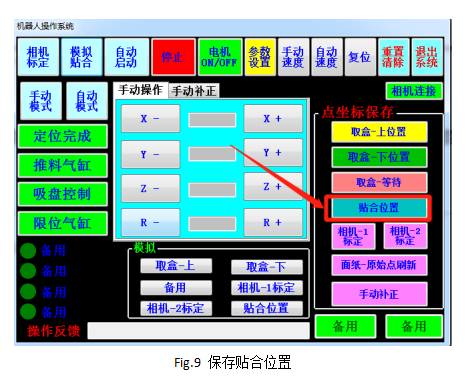

3.4、保存貼合位置

將機械手移動到貼合的位置，將此位置保存為貼合位置。

4、相機自動標定

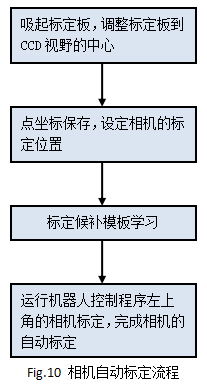

相機自動標定流程主要目的是建立相機和機械手的關系。

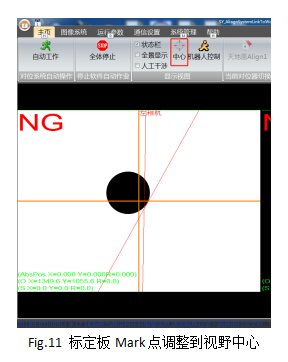

4.1、調整標定模板到視野中心

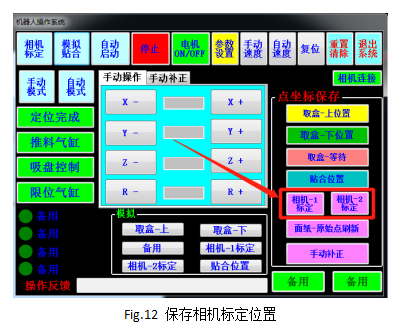

4.2、保存相機標定位置

機械手吸起標定板，移動到相機的視野中心，鼠標左鍵點擊“相機-1標定”進行單相機標定位置點位的保存。

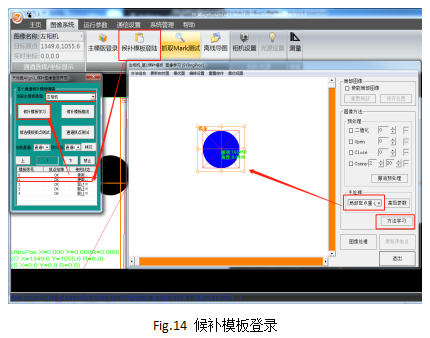

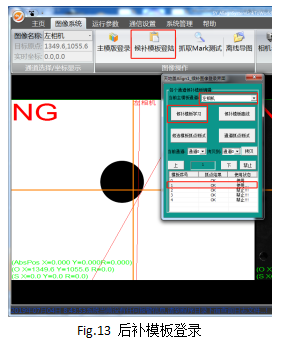

4.3、候補模板登錄進行圖像學習

候補模板登錄方法如下所示：

標定應用說明：

機械手吸起標定板，將圓形Mark移動到圖像視野中心。

標定的圖像學習，使用后補模板登錄如左圖所示，選中序號1，然后進行圖像學習。

序號0為主模板，序號1為我們選擇的候補模板。

標定的圖像學習，使用后補模板登錄如左圖所示，選中序號1，然后進行圖像學習。

標定板學習方法為：“局部斑點重心”

相機標定，通過機器手平臺自動完成相機和平臺的關系建立，特別方便客戶換型，用戶只需要1分鐘即可完成標定。

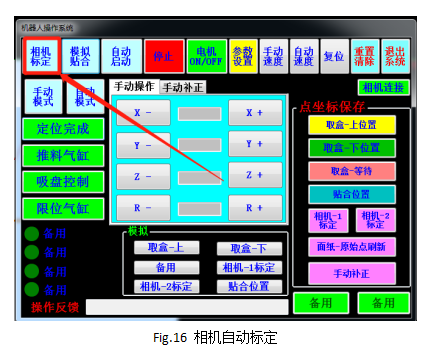

4.4、相機自動標定

執行左上角“相機標定”后，進行單相機的自動標定，此過程主要目的是將相機坐標系和機械手坐標系關聯到一起。

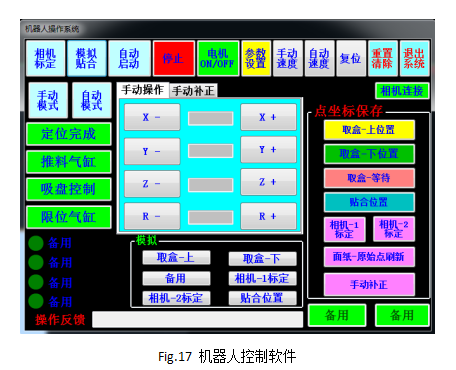

5、機器人控制軟件

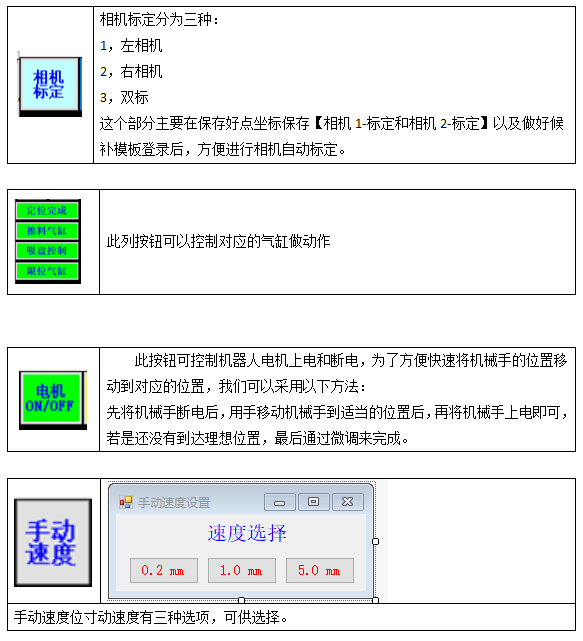

機器人控制軟件主要用于輔助進行機械手的簡單功能調試。主要功能以模式分為兩部分，自動模式和手動模式。

具體功能：

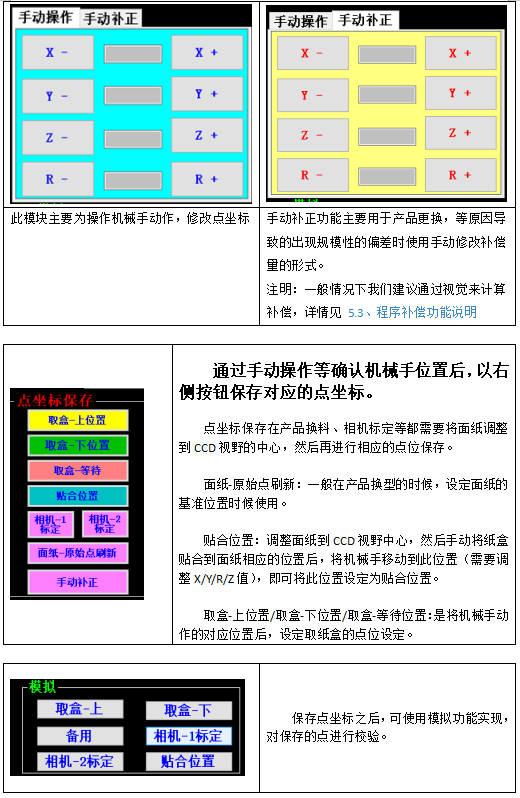

5.1、手動模式

手動模式下可以使用的功能如下：

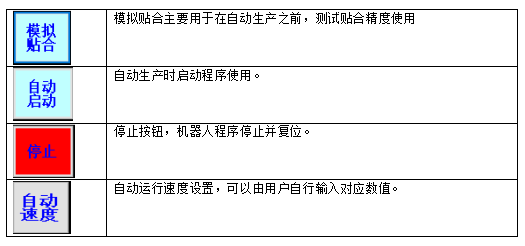

5.2、自動模式

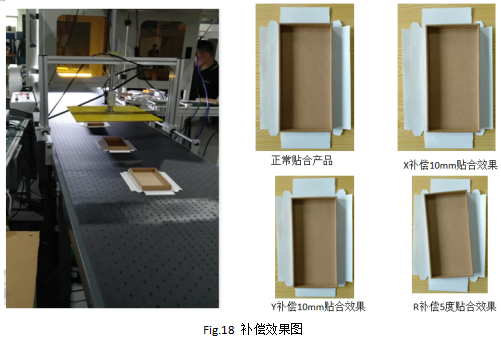

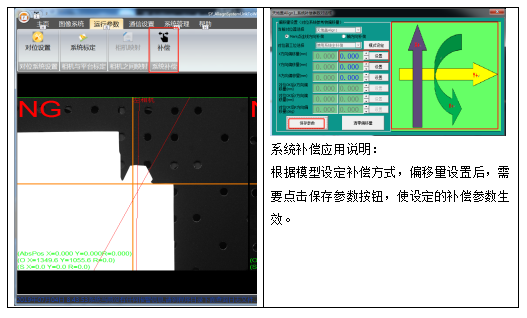

5.3、程序補償功能說明
