鋰電池生產制造流程及核心設備

鋰電池是一種通過鋰離子在正負極之間往返移動實現充放電的電池。鋰電池的生產制造流程包括材料制備、電池組裝和測試三個主要環節。

1、材料制備

       鋰電池的正負極材料主要有三種：鋰鈷酸鋰（LiCoO2）、鋰鐵磷酸（LiFePO4）和三元材料（如鋰鎳錳鈷酸，LiNiMnCoO2）等。其中鋰鈷酸鋰電池性能最好，但價格也最貴，三元材料電池性價比比較高。材料制備過程包括原材料處理、混合、制備成膏狀物等步驟。其中，電解液的制備也是一個重要環節，主要成分為碳酸二甲酯、乙二醇和氟化磷酸三丁酯等。

2、電池組裝

       電池組裝是將正負極材料、電解液和隔膜層依次疊壓堆積，再通過緊固件固定在一起制成的。組裝時，先將正負極材料切割成適當?shù)男螤?，然后在材料表面涂覆?dǎo)電劑，使得電極具有導電性。隔膜層主要用于隔離正負極材料，防止短路發生。組裝過程中，需要保證正負極材料的壓力和涂覆導電劑的均勻性等，同時還要控制電解液的注入量和注入速度。

3、測試

       在組裝完成后，需要進行一系列測試來確保電池性能和質量。其中最重要的測試項目是電池容量和循環壽命測試。電池容量測試可以測量電池能夠存儲的電荷量，而循環壽命測試則可以模擬電池在實際使用過程中的壽命，檢測電池在不同電荷狀態下的充放電循環次數。

鋰電池的生產制造過程中涉及到的核心設備包括：

       1.混料機：用于將正負極材料和其他添加劑混合均勻。

       2.噴涂機：用于在正負極材料表面均勻涂覆導電劑。

       3.壓合機：用于將正負極材料、隔膜層和電解液

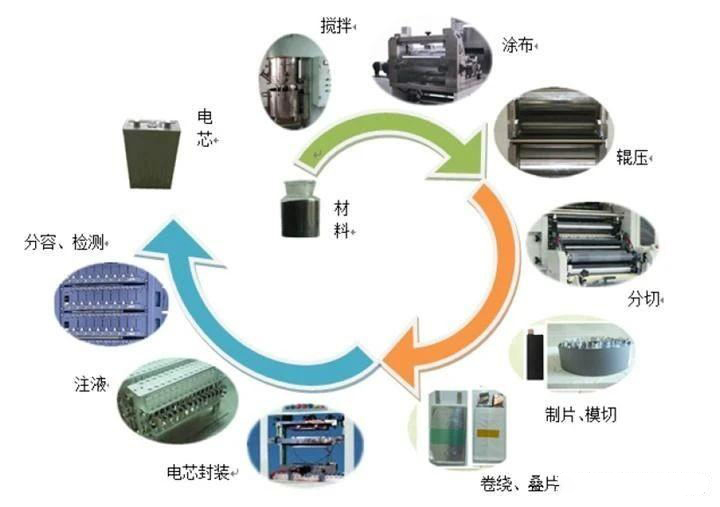

前段工序

       鋰電池的生產制造流程主要包括前段工序和后段工序，其中前段工序是指制備電池的各個零部件，后段工序則是將這些零部件組裝成完整的電池。

       前段工序主要包括漿料攪拌、正負極涂布、輥壓、分切、極片制作和模切。

       在攪拌過程中，使用鋰電池真空攪拌機，將正負極活性物質、溶劑和黏結劑混合攪拌，制成無氣泡的漿狀正負極物質。

       涂布是將制成的漿料均勻涂覆在金屬箔上，并經過烘干，制成正負極極片。

       接著是輥壓工序，輥壓機通過上下兩輥相向運行，對極片的涂布表面進行擠壓加工，使得極片從原本的蓬松狀態變成密實狀態。這是對能量密度的明顯相當關鍵。

       分切則是將輥壓好的電極帶按照不同電池型號切割成裝配電池所需的長度和寬度，并且不出現毛刺。

       極片制作是制備電池的核心步驟之一，通過將正負極材料經過混合、壓制、輥壓等工序，最終形成符合電池規格要求的極片。

       最后是模切，將電池隔膜、正負極片等零部件按照一定的規格裁切成型，以保證后續的電池組裝工作。

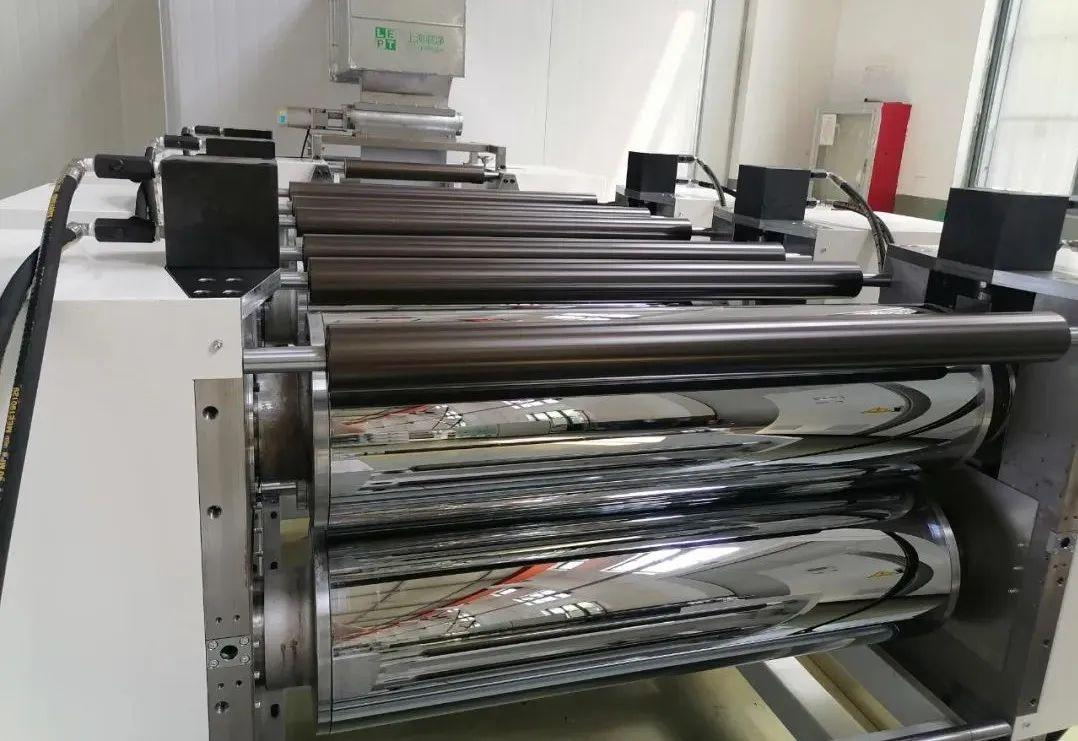

1、輥壓機

       輥壓機是將電極材料、隔膜和電解液等層疊壓實，形成電池芯的核心設備。在鋰電池生產制造過程中，輥壓機通常是電池組裝的最后一道工序。

       輥壓機的主要工作原理是通過上下兩個輥?zhàn)拥淖饔?，將電極材料和隔膜層逐層疊加，并將電解液均勻地分布在整個電池芯中。輥壓機通常由下面的定輥和上面的動輥組成，動輥通過馬達的帶動向定輥方向滾動，將電極材料和隔膜層壓實，從而形成電池芯。

       輥壓機的性能對電池的性能和穩定性有著至關重要的影響，因此輥壓機需要具備以下特點：

       1.精度控制：輥壓機需要對電極材料、隔膜和電解液的厚度、寬度和壓縮力度進行精準控制，以確保電池芯的一致性和穩定性。

       2.高效生產：輥壓機需要具備高效的生產能力，能夠?qū)崿F(xiàn)高速的連續輥壓。

       3.自動化程度高：現代輥壓機通常配備自動控制系統，能夠?qū)崿F(xiàn)自動化的生產過程，降低了人工干預和操作的難度。

       4.可靠性高：輥壓機需要具有高度的穩定性和可靠性，能夠長時間連續工作，且不會出現故障和停機等問題。

       在實際應用中，輥壓機通常會根據不同的電池型號和要求，進行不同的調整和設置，以滿足不同電池芯的制造需求。同時，輥壓機的維護和保養也非常重要，需要定期進行清洗和潤滑，以確保其長期穩定的工作效率和性能。

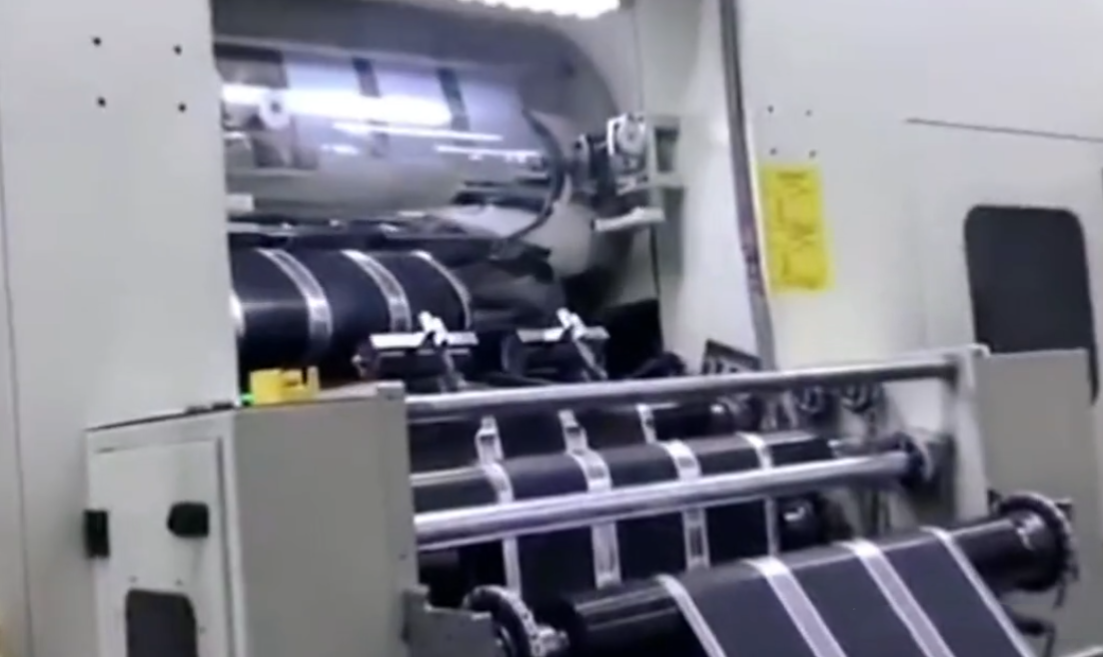

2、分切機

       分切機是用于將電池的正負極片或者隔膜等薄膜材料按照一定的規格切割成所需長度和寬度的專用設備。

       通常情況下，分切機使用的刀具是圓刀或者刀輪，切割精度高，操作簡便。切割的過程中，需要控制材料的張力和速度，確保切割的邊緣光滑，不產生毛刺或裂口等缺陷。

       分切機的結構通常包括切刀組、送料裝置、張力控制裝置、切割調整裝置、收卷裝置等組成部分。其中，切刀組是分切機的核心部件，切割的質量和效率都與切刀的質量和性能密切相關。

       在鋰電池生產中，分切機通常用于將輥壓好的電極帶、隔膜等材料按照指定規格切割成所需長度和寬度，以備后續的電池組裝工作。分切機的切割精度對于電池的性能和穩定性至關重要，因此在鋰電池生產線上，分切機通常扮演著不可或缺的角色。

中段：完成電芯的卷繞和注液工序

完成電芯的卷繞和注液工序是鋰電池生產線的中段工序，主要包括以下步驟：

       1.電芯卷繞：將輥壓好的正負極片和隔膜按照一定的疊放順序，通過卷繞機進行自動化的卷繞操作。卷繞完成后，可以得到一個形如圓柱形的電芯組件，即電芯的前身。

       2.電芯注液：將電芯組件放入專門的注液機中，通過注液機自動化地向電芯組件中注入電解液。電解液的注入量和注液方式對電芯的性能和穩定性都有重要的影響。

       3.封口：將注液完成的電芯組件放入專門的封口機中，通過封口機的熱封操作，將電芯的兩端口密封，防止電解液泄漏。

       這些工序的完成需要用到一系列專用的設備，包括卷繞機、注液機、封口機等。這些設備的性能和精度直接影響到電芯的性能和穩定性。在鋰電池生產線上，卷繞和注液工序通常是半自動或全自動化操作，以提高生產效率和穩定性。

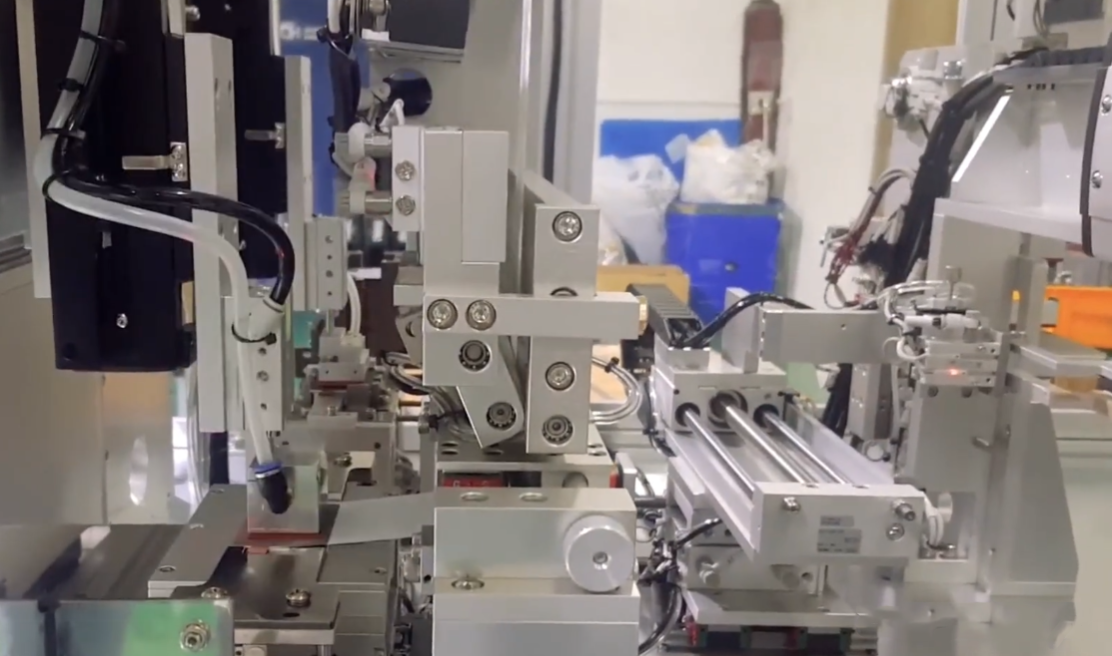

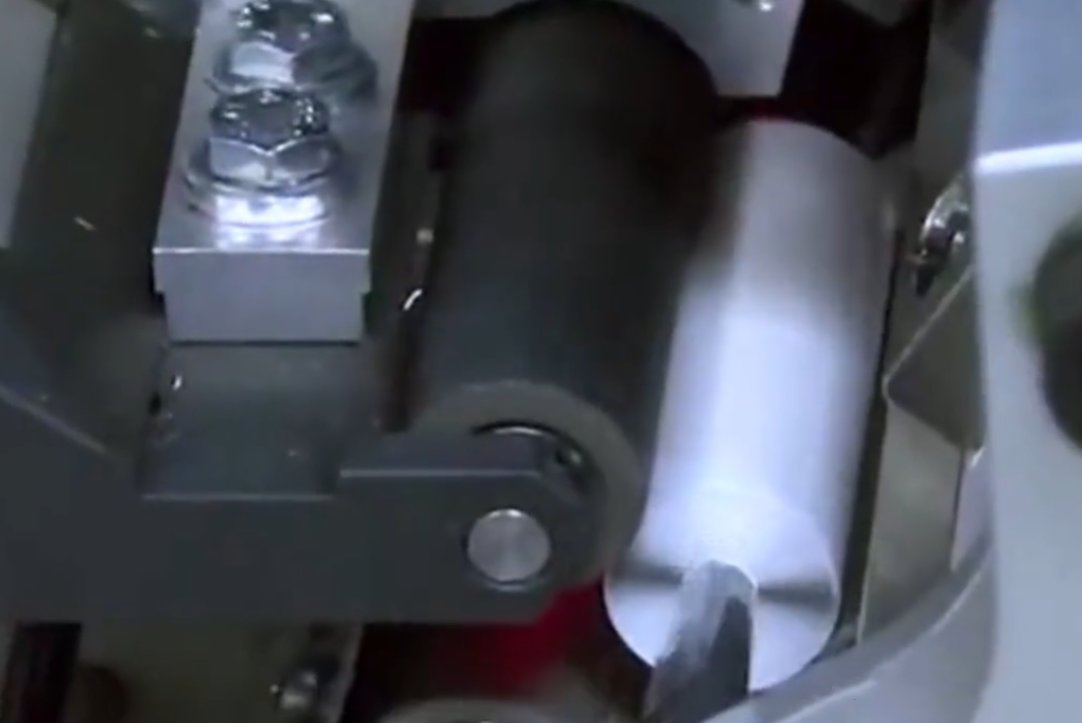

1、卷繞機

電芯卷繞機是鋰電池生產線上的一種關鍵設備，用于將輥壓好的正負極片和隔膜按照一定的疊放順序進行自動化的卷繞操作，生成電芯組件。其主要工作流程如下：

       1.上料：將經過分切的正負極片和隔膜送入卷繞機，通常是通過自動上料機構完成。

       2.卷繞：根據設計好的卷繞方案和程序，卷繞機將正負極片和隔膜進行自動化的卷繞操作，生成電芯組件。卷繞機通常具有高速度、高精度和高可靠性的特點。

       3.下料：卷繞完成后，電芯組件通過自動下料機構送出卷繞機，進入下一道工序。

電芯卷繞機通常由以下幾部分組成：

       1.控制系統：用于控制卷繞機的運行狀態和卷繞過程中的各種參數，包括卷繞速度、張力、疊放方式、電芯直徑、壓力等。

       2.上料系統：用于將正負極片和隔膜送入卷繞機，通常由自動上料機構組成。

       3.卷繞系統：由電芯芯軸、芯軸驅動裝置、芯軸支撐裝置、卷繞工作臺、張力控制系統、邊緣對位裝置等組成。

       4.下料系統：用于將卷繞完成的電芯組件送出卷繞機，通常由自動下料機構組成。

       電芯卷繞機的性能和精度直接影響到電芯的性能和穩定性，因此在鋰電池生產線上，卷繞機通常具有高精度、高可靠性和高自動化程度。

2、疊片機

鋰電池生產中的疊片機是一種用于將卷繞好的正負極片和隔膜按照一定的疊放順序堆積成電芯組件的自動化設備。其主要工作流程如下：

       1.上料：將經過卷繞機卷繞好的正負極片和隔膜送入疊片機，通常是通過自動上料機構完成。

       2.疊片：根據設計好的疊片方案和程序，疊片機將正負極片和隔膜按照一定的疊放順序進行自動化的疊片操作，生成電芯組件。

       3.下料：疊片完成后，電芯組件通過自動下料機構送出疊片機，進入下一道工序。

疊片機通常由以下幾部分組成：

       1.控制系統：用于控制疊片機的運行狀態和疊片過程中的各種參數，包括疊片速度、疊片方式、電芯直徑、壓力等。

       2.上料系統：用于將正負極片和隔膜送入疊片機，通常由自動上料機構組成。

       3.疊片系統：由電芯芯軸、芯軸驅動裝置、芯軸支撐裝置、疊片工作臺、張力控制系統、邊緣對位裝置等組成。

       4.下料系統：用于將疊片完成的電芯組件送出疊片機，通常由自動下料機構組成。

       疊片機相比卷繞機具有更高的生產效率和更廣泛的適用范圍，可以用于生產不同規格和形狀的電芯組件。同時，疊片機也具有較高的自動化程度和較高的生產穩定性，能夠滿足鋰電池生產線的高效率和高品質的生產要求。

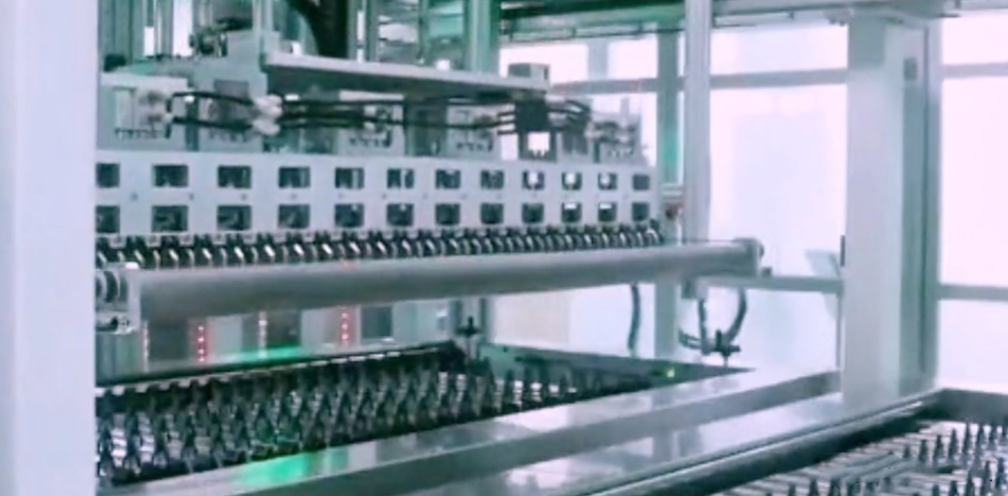

后段：化成分容及測試分選設備工序

鋰電池生產中的后段工序主要包括化成、分容和測試分選，其主要設備包括化成爐、分容機、測試設備、分選機等。

1、化成

       化成是指將電芯組件進行初次充電的過程，以激活電芯內部的材料并確保其性能穩定?；赏ǔＪ褂没蔂t進行，將電芯組件放入化成爐中，根據化成工藝和參數進行加熱和充電，完成化成過程。

2、分容

       分容是指根據電芯組件的容量大小進行分類，確保電芯組件的性能和容量穩定。分容通常使用分容機進行，將化成后的電芯組件送入分容機中，通過對電芯組件的充放電過程進行測試和篩選，將容量相近的電芯組件分成不同的組別。

3、測試分選：

       測試分選是指對電芯組件進行電性能測試和質量分選的過程，以確保電芯組件的性能和質量符合要求。測試分選通常使用測試設備和分選機進行，對電芯組件的內阻、電壓、容量、循環壽命等進行測試和分析，將合格的電芯組件分選出來進行下一步的組裝和封裝。

       后段工序是鋰電池生產中比較關鍵和復雜的環節，需要依靠先進的化成分容和測試分選設備，保證電芯組件的性能和質量達到要求，從而確保生產的鋰電池具有更高的性能和穩定性。

鋰電設備行業特點

鋰電池設備行業是一個技術含量較高、發展較快的新興產業，其特點主要包括以下幾個方面：

1、技術含量高：

       鋰電池設備制造需要涉及多個學科領域，如化學、物理、電子、機械等，同時需要掌握先進的材料制備、加工、測試、應用等技術，因此對技術人才的要求比較高。

2、需求市場廣闊：

       隨著移動設備、電動汽車、儲能等領域的快速發展，鋰電池設備在市場上的需求越來越大，具有廣闊的市場前景和發展?jié)摿Α?/p>

3、競爭激烈：

       鋰電池設備行業競爭激烈，市場上有很多廠家，技術水平、產品質量、成本控制等方面的競爭都非常激烈。

4、產業鏈完整：

       鋰電池設備行業的產業鏈比較完整，包括鋰電池材料、電芯、模組、電池組等環節，各個環節之間相互依存，互相促進。

5、持續創新：

       鋰電池設備行業的發展迅速，技術和市場需求都在不斷變化，需要持續進行技術創新和產品升級，以滿足市場需求和提升市場競爭力。

總的來說，鋰電池設備行業是一個充滿機遇和挑戰的行業，需要企業具備雄厚的技術實力和市場競爭力，才能在市場上取得一席之地。
