絲印工藝流程介紹
絲印工藝的目的
1.主要用于外層線路的保護層,以保證PCB的絕緣、護板、防焊。
2.制作字符標識。
絲印工藝

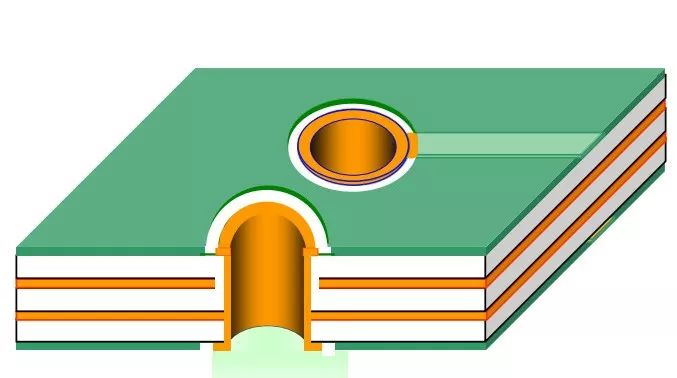

阻焊(Solder Mask)概念
阻焊,俗稱“綠油”,為了便于肉眼檢查,于主漆中多加入對眼睛有幫助的綠色顏料,其實防焊漆了綠色之外尚有黃色、 白色、黑色等顏色。
阻焊目的

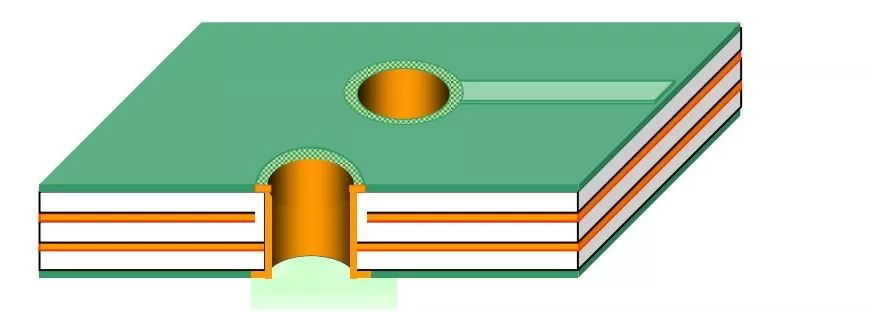

①防焊:留出板上待焊的通孔及其焊盤,將所有線路及銅面都覆蓋住,防止波焊時造成的短路,并節省焊錫的用量。
②護板:防止?jié)駳饧案鞣N電解質的侵害使線路氧化而危害電氣性能,并防止外來的機械傷害以維持板面良好的絕緣。
③絕緣:由於板子愈來愈薄,線寬距愈來愈細,故導體間的絕緣問題日形突顯,也增加防焊漆絕緣性能的重要性。

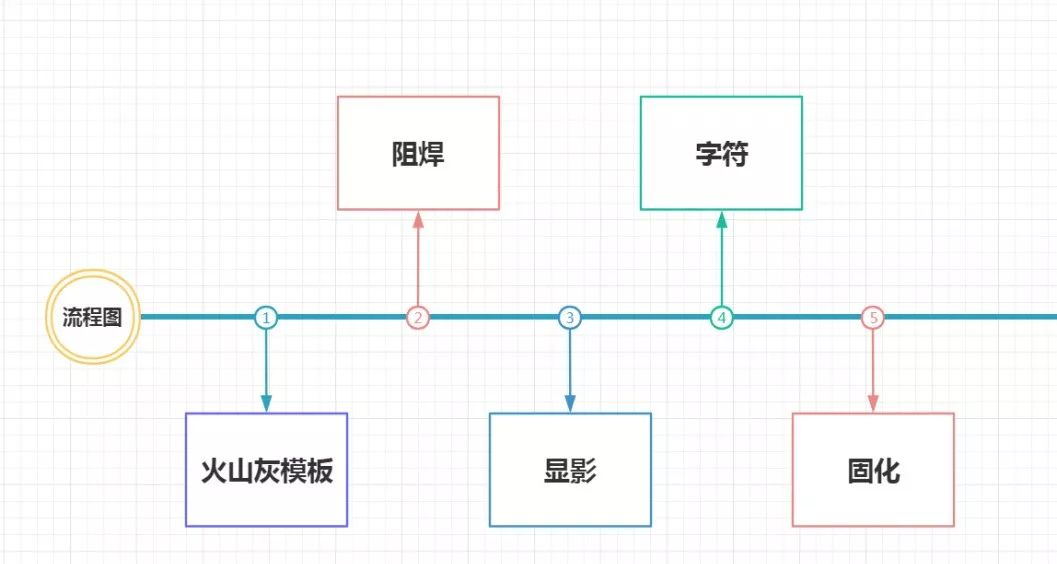

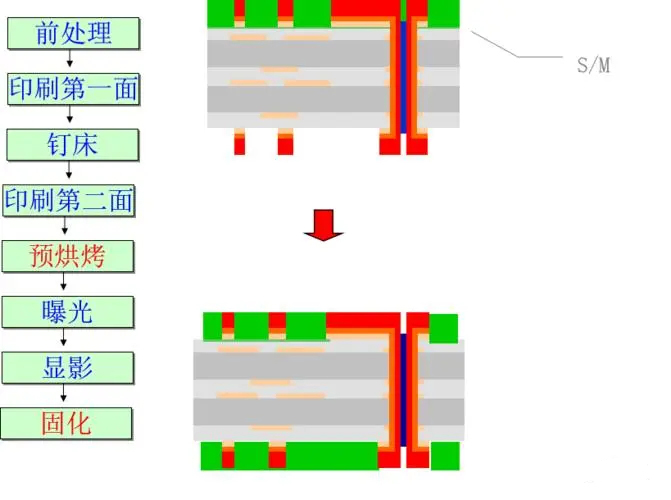

阻焊工藝流程圖
前處理介紹
目的:去除表面氧化物,增加板面粗糙度,加強板面油墨附著力。
主要原物料:火山灰。
印刷

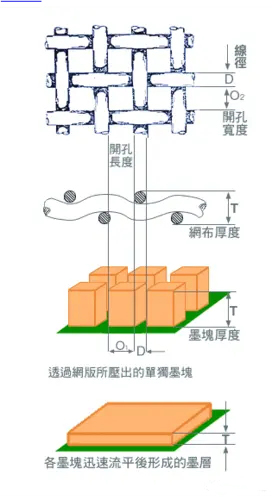

目的:利用絲網將油墨印寫在板子上,如下圖:
主要原物料:油墨
常用的印刷方式:
印刷型(Screen Printing)
淋幕型(Curtain Coating)
噴涂型 (Spray Coating)
滾涂型 (Roller Coating)
預烤
目的:趕走油墨內的溶劑,使油墨部分硬化不致在進行曝光時粘底片。
制作要點:
①溫度與時間的設定,須參照供應商提供的條件雙面印與單面印的預烤條件是不一樣的。
②烤箱的選擇須注意通風及過濾系統以防異物沾粘。
③溫度及時間的設定,必須有警報器,時間一到必須馬上拿出,否則over curing會造成顯影不盡。
曝光顯影介紹

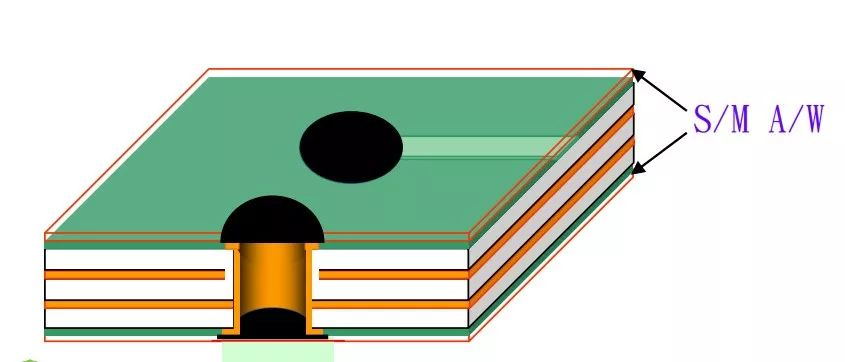

曝光:
①目的:影像轉移
②主要設備:曝光機
③制程要點:
A 曝光機的清潔
B 能量的選擇
C 抽真空的控制
顯影
①目的:將未聚合之感光油墨利用濃度為1%的碳酸鉀溶液去除掉。
②主要生產物料:碳酸鉀
印刷介紹
印字符:
①目的:利于維修和識別
②原理:絲網印刷的方式
③主要生產物料:文字油墨
固化介紹
固化目的:
通過高溫烘烤讓油墨中的環氧樹脂徹底硬化。
