以貼合技術來看，業界常用的方法有“口字膠貼合”與“全平面貼合”兩種。

       口字膠貼合(又稱“框貼”、edgelamination、airbonding、airgap等)，就是透過雙面膠，將觸控感應面板(TouchSensorPanel；TSP)與保護玻璃層(CoverLens)的四邊貼牢，好處是作業容易、成本較低、技術門檻低，缺點則因?yàn)橹毁N四邊，中間會產生空氣層，經由光線折射之后會產生疊影，畫面呈現效果稍差，較難引起手機／平板制造商的興趣。

       而全平面貼合(又稱“面貼”、fulllamination、directbonding、opticalbonding、non-airgap)，就是利用OCA(OpticallyClearAdhesive，固態透明光學膠)或OCR(OpticallyClearResin，液態透明光學膠)，來進行觸控面板與玻璃保護層的完全貼合。由于兩層板中完全密合，沒有任何縫隙與空氣層，因此能讓顯示面板的背光比較順利穿透玻璃表面，不會有光折射所產生的疊影情況，呈現出高輝度的高品質，同時還可以縮減整體厚度。

        另外還有許多好處，像是熒幕不會進灰塵，觸控模組也因與面板緊密結合讓強度有所提升，同時能有效降低顯示面板產生之雜訊對觸控訊號所造成的干擾。全平面貼合挾以上種種優勢，成為近兩年來主流與高階手機／平板產品的最佳貼合解決方案。

全貼合技術剖析：良率是最大關鍵

       雖說全貼合技術具備較佳的顯示效果，但其涂布材料與加工成本也相對較高。跟口字膠貼合整體成本相比，兩者大約有15%~20%左右的價差。

       在良率方面，全貼合技術顯然沒有口字膠貼合高，且貼合面積越大，良率越低。加上現在的智慧型手機熒幕越來越大，對觸控模組業者來說，必須采購高精密度的貼合設備，才有效增加良率、提升毛利。因?yàn)樵谫N合的過程中，只要發生貼合瑕疵、OCR膠滲入面板或發生紫外線固化(UVCuring)不均等狀況，就會導致無法重工，讓整塊面板報廢掉。

       在貼合材料部份，目前主要有OCR和OCA兩種膠，皆有業者采用。而決定生產良率的因素，在于各業者的貼合技術，以及其購入之貼合機的效能，必須做到膠性穩定、貼合精準度高、勻稱且無氣泡等要素，將觸控面板和保護玻璃無縫貼緊，才能算是良品。

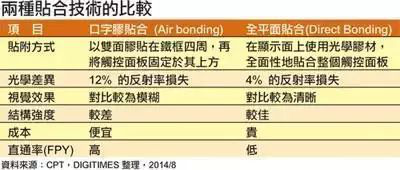

兩種貼合技術的比較

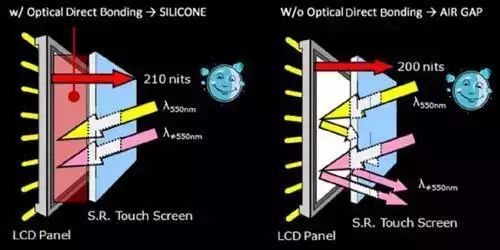

口字貼(右)與全貼合(左)的光線透通結果比較

       在實際案例中，5寸以下采用OCA的比較多，且貼合機普及，良率高、膠材又便宜，故許多智慧手機已采用全貼合技術。至于5~12寸則是小尺寸廠商沿用5寸的成功案例來生產，良率普通。

       而10~22寸中，比較適合用OCR來貼合，例如Sony的Bravia大尺寸電視，便是采用OCR來做全貼合，因?yàn)槠淠z材的特性與流動性，能夠填充曲面、段差的要求。不過，OCA因?yàn)橛需F框間隙，故沒有滲膠的疑慮，且可透光區無限制。

       在OCA或OCR全貼合制程步驟部份，OCA首先以軟對硬貼合機，將OCA貼附于玻璃層，接著開始抽真空，以預防氣泡產生，接著運到硬對硬貼合機，將上玻璃層貼附于下玻璃層，然后進入加壓脫泡機來去除氣泡即可，步驟簡單。

       而OCR較復雜些，在全貼合設備中，先涂膠(將OCR水膠以魚骨圖案的方式涂布在玻璃層)，然后翻轉壓合(上玻璃層翻過來，對位后壓合)，接著進行展膠(將OCR均勻延展到全平面)，再來就是UV預固化(紫外線光源預固化上下玻璃層)，最后進入U(xiǎn)V機進行最后一道程序，以紫外線光源將膠材全面性固化。

       由于機器的效能顯著，促進近兩年的全貼合面板良率提升，再加上一線行動裝置品牌的導入使用，帶動OGS與In-cell的市場需求急速上升，使GG和GF2等技術在高階終端裝置的市占率將會上升。

滲透率逐漸增加，全貼合將成主流

       全貼合雖然成本較高，但其光學表現是口字貼無法比擬的，加上5寸以下全貼合良率高、技術純熟，因此許多手機大廠的主流與高階手機甚至平板產品，都開始采用全貼合面板，成為當今主流解決方案。

       在平板產品中，目前蘋果的iMac電腦采用了全貼合(該熒幕沒觸控功能，只將顯示面板和玻璃保護層做全貼合)，iPhone4s也采用單玻璃全貼合的技術；許多非蘋陣營的高階平板電腦，紛紛在全貼合的趨勢下，做出比iPad厚度更薄的產品。

       至于非蘋陣營的Windows觸控平板／電腦部份，自2013年起就紛紛采OGS的架構，至于口字貼或全貼合的作法都有，視產品的定位來決定。

       不過，由于尺寸越大(>14寸)的OGS口字貼產品，在手指按壓熒幕時，其玻璃保護外層會向下微曲并貼近到顯示熒幕上，造成吸附現象，甚至出現類似電阻式觸控?zé)赡怀Ｒ?jiàn)的牛頓環(NewtonRing，同心環繞的彩色光環)現象，則大大影響了熒幕的光學品質與畫面呈現的效果。

全貼合面板的維修費用也高昂

       以消費者的角度來看，面對越來越多智慧型手機、平板、觸控筆電等產品，紛紛采用“全貼合”熒幕，能擁有較高的光穿透率、在強光下也有絕佳的可視度與對比度、具備抗磨耐損、防灰塵(甚至有些機種有防水設計)，且機身更薄、觸控反應更即時…等訴求，能夠?yàn)橄M(fèi)者帶來更好的使用體驗。

       然而全貼合面板強度比較薄弱，特別是手機的全貼合面板，是直接鑲在手機外面，不像筆電面板周遭還有A蓋硬殼保護，當使用全貼合面板的行動裝置不小心手滑摔到地面上，尤其是熒幕直接碰撞到地面時，整片熒幕摔破的機率很大，維修時必須將整片觸控面板＋外層玻璃送回手機原廠更換，所費不貲。

       而坊間幾乎找不到所謂“副廠”的面板零件來做更換服務，頂多就是拿原廠的零件來幫消費者更換，價差也很有限。因?yàn)楦睆S無法獲取原廠的相關線路設計圖、調校韌體機器，或具備投資光罩切割玻璃的雄厚財力。
